申请日2006.10.27
公开(公告)日2008.02.06
IPC分类号C02F3/02; C02F1/36; C02F3/10
摘要
本实用新型自洁膜生物污水处理机组，其包含生物反应箱，膜过滤箱及主控箱;污水进水口连接生物反应箱，该生物反应箱内设有微生物载体;生物反应箱与膜过滤箱通过溢流槽相连接，该膜过滤箱内安装有带膜微孔的过滤膜，该膜过滤箱设超声波自洁机构;该过滤膜设膜出水口，该膜出水口与通过出水口管连接到排水口。采用上述结构，可以得到一种效率高、效果好、适应面广的自洁膜生物污水处理机组。
权利要求书
1.一种自洁膜生物污水处理机组，其特征在于：
包含生物反应箱，膜过滤箱及主控箱;
污水进水口连接生物反应箱，该生物反应箱内设有微生物载体; 生物反应箱与膜过滤箱通过溢流槽相连接，该膜过滤箱内安装有带膜 微孔的过滤膜，该膜过滤箱设超声波自洁机构;
该过滤膜设膜出水口，该膜出水口与通过出水口管连接到排水口。
2.如权利要求1所述的自洁膜生物污水处理机组，其特征在于： 该膜过滤箱顶部设支架，该超声波自洁机构包括超声波发生器和超声 波振板;
该超声波振板通过支架固定在膜过滤箱;
该超声波振板通过电缆与超声波发生器相连接。
3.如权利要求1所述的自洁膜生物A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污水处理机组，其特征在于： 该膜过滤箱顶部设支架，该超声波自洁机构包括超声波发生器和超声 波振子;
该超声波振子通过支架固定在膜过滤箱;
该超声波振子通过电缆与超声波发生器相连接。
4.如权利要求2或3所述的自洁膜生物污水处理机组，其特征在 于：该超声波发生器安装在主控箱内。
5.如权利要求1所述的自洁膜生物污水处理机组，其特征在于：
该生物反应箱内设搅拌机，该搅拌机通过支架固定在生物反应箱。
6.如权利要求1所述的自洁膜生物污水处理机组，其特征在于： 该膜过滤箱底部设曝气头，该曝气头通过曝气管与风机相连接。
7.如权利要求6所述的自洁膜生物污水处理机组，其特征在于： 该风机安装在主控箱内。
8.如权利要求1所述的自洁膜生物污水处理机组，其特征在于： 该出水口管设清水泵。
9.如权利要求1所述的自洁膜生物污水处理机组，其特征在于： 该过滤膜为帘式挂膜。
10.如权利要求1所述的自洁膜生物污水处理机组，其特征在于： 生物反应箱，膜过滤箱及主控箱紧密构成一个整体。
说明书

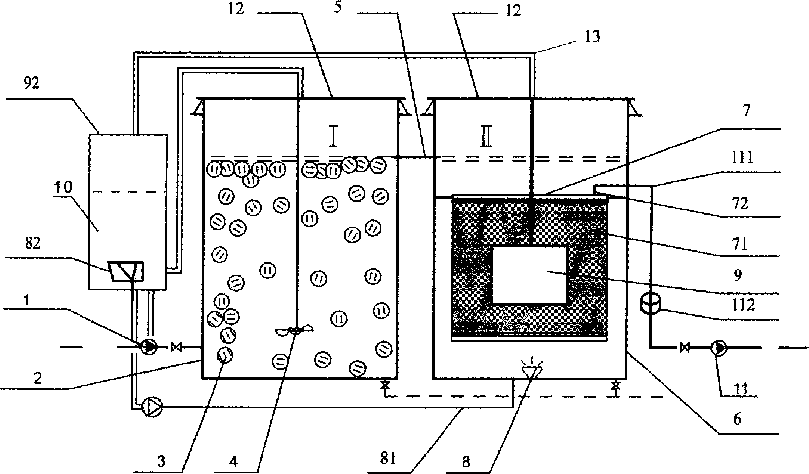

自洁膜生物污水处理机组
技术领域
本实用新型涉及一种污水处理装置，特别是一种高效的，自清洁 的膜生物污水处理机组。
背景技术
在生活与生产工具的广泛领域内，都存在油污水的水污染问题。 如：酒店、居民区、电镀厂、五金加工、汽车制造等都会因生产或生 活的原因产生污水，这些污水直接排放会对环境产生严重污染，甚至 危害人们的身体健康。现有的污水处理设备对污水指标中的COD、 BOD值的降低较少，效率较低，运行费用很高，并且结构不紧凑，附 属设备众多，处理效果不稳定，自动化控制的程度低。最关键的不足 在于，过滤膜堵塞频繁，膜清洗成本高，导致设备寿命短等缺点。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种效率高、效果好、适 应面广的自洁膜生物污水处理机组。
为达上述目的，本实用新型所采用的技术方案为：其重点在于， 包含生物反应箱，膜过滤箱及主控箱;污水进水口连接生物反应箱， 该生物反应箱内设有微生物载体;生物反应箱与膜过滤箱通过溢流槽 相连接，该膜过滤箱内安装有带膜微孔的过滤膜，该膜过滤箱设超声 波自洁机构;该过滤膜设膜出水口，该膜出水口与通过出水口管连接 到排水口。
另外，该膜过滤箱顶部设支架，该超声波自洁机构包括超声波发 生器和超声波振板;该超声波振板通过支架固定在膜过滤箱;该超声 波振板通过电缆与超声波发生器相连接。
该膜过滤箱顶部设支架，该超声波自洁机构包括超声波发生器和 超声波振子;该超声波振子通过支架固定在膜过滤箱;该超声波振子 通过电缆与超声波发生器相连接。
该超声波发生器安装在主控箱内。
该生物反应箱内设搅拌机，该搅拌机通过支架固定在生物反应 箱。
该膜过滤箱底部设曝气头，该曝气头通过曝气管与风机相连接。
该风机安装在主控箱内。
该出水口管设清水泵。
该过滤膜为帘式挂膜。
生物反应箱，膜过滤箱及主控箱紧密构成一个整体。
本实用新型采用上述技术方案，能达到的有益效果为：1、超声 波清洗装置，可以避免过滤膜的堵塞问题，使得设备寿命增加，减少 清洗成本;2、生物反应箱内设有微生物载体，可以让污水处理细菌 依附在其上，其对污水的处理效果好;3、生物反应箱内设搅拌机， 可以提高污水处理效果;4、该出水口管设清水泵，使得排水效果更 好;5、生物反应箱，膜过滤箱及主控箱紧密构成一个整体，外观美 观，结构紧凑。
