申请日2006.10.27
公开(公告)日2007.12.05
IPC分类号C02F1/48
摘要
一种全频道感应式水处理器。现有的水处理器存在频率范围窄，频率低，效果差等问题。本实用新型的主要特征是全频道感应式水处理器由上盖和壳体组成，所述的上盖的上端端面上设有一电源工作显示器、数码信号工作指示器，输出电流光柱工作显示器，电源开关，所述的壳体的端面上设有一电源输入孔、信号输出孔，所述的壳体内设有一电源输入接线盒、输出信号接线盒，大开关电源、数码信号生发器及电源控制器，带散热器的左、右功率放大器，壳体内的后端面上设有一左、右风扇。本实用新型动态显示直观，能量传送效率高，频率范围大、频率种类多、还能应用于双线圈的感应线圈，大大提高能量传送效率。本实用新型适宜于对水管的防垢除垢，灭藻类，杀病菌。
权利要求书

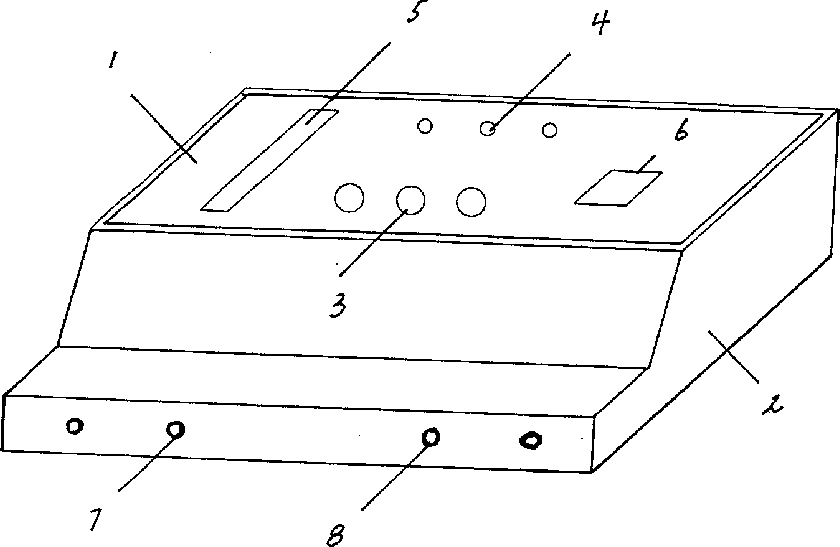

1、一种全频道感应式水处理器，它包括上盖(1)和壳体(2)，其特征 在于所述的上盖(1)的上端端面上的中部设有一电源工作显示器SPE(3)、 数码信号工作指示器SPD(4)，左端部设有一输出电流光柱工作显示器SPF(5)， 右端部设有一电源开关K(6)，所述的壳体(2)的前端面上设有一电源输入 孔(7)、信号输出孔(8)，所述的壳体(2)内的前端的上端端面上设有一电 源输入接线盒(9)、输出信号接线盒(10)，所述的壳体(2)内的后端的上 端端面上的中部设有一大开关电源KPD2(11)、数码信号生发器SPA(12)及 电源控制器SPC(13)，左端部设有一带散热器的左功率放大器SPB1(14)， 右端部设有一带散热器的右功率放大器SPB2(15)，所述的壳体(2)内的后 端面上设有一左、右风扇D(16)、(17)，所述的数码信号生发器SPA(12) 由模块MA、MB、MC、MD、电阻R1、R2、R3、R4、R5、R6、R7、R8、电容C1、 C2、C3、C4、C5、C6、二极管D1、晶振X、接线端子TA1、TA2、TA3、TA4所 组成并形成电连接，所述的电源控制器SPC(13)由电阻R21、R22、R23、二 极管D2、D3、电感线圈L1、L2、电感线圈L1常开触点Z1K、电感线圈L2常 开触点Z2K、常闭触点Z2P、小开关电源KPD1、保险丝RD、接线端子TC1、TC2、 TC3、TC4及TC5所组成并形成电连接，所述的左功率放大器SPB1(14)由三 极管BG1、BG2、BG3、BG4、BG5、BG6、电阻R9、R10、R11、R12、R13、R14、 电容C7及接线端子TB1、TB2所组成并形成电连接，所述的右功率放大器SPB2 (15)由三极管BG7、BG8、BG9、BG10、BG11、B612、电阻R15、R16、R17、 R18、R19、R20、电容C8及接线端子TB3、TB4所组成并形成电连接，所述的 数码信号生发器SPA(12)的接线端子TA1、TA2、TA3、TA4的接点通过导线 分别与电源控制器SPC(13)的接线端子TC1的接点、左功率放大器SPB1(14) 的接线端子TB2的接点、右功率放大器SPB2(15)的接线端子TB3的接点及 数码信号工作指示器SPD(4)的接线端子TD1的接点形成电连接，所述的左 功率放大器SPB1(14)的接线端子TB1的接点3、4与右功率放大器SPB2(15) 的接线端子TB4的接点3、4通过导线分别与输出信号接线盒(10)的接线端 子形成电连接，所述的左功率放大器SPB1(14)的接线端子TB1的接点1与 右功率放大器SPB2(15)的接线端子TB4的接点1均通过导线与输出电流光 柱工作显示器SPF(5)的接线端子TF1的接点4形成电连接，所述的电源控 制器SPC(13)的接线端子TC2的接点通过导线与电源工作显示器SPE(3) 的接线端子TE1的接点形成电连接，接线端子TC3的接点1、2通过导线与电 源输入接线盒(9)的接线端子的接点1、2形成电连接，接线端子TC4的接 点通过导线与左、右风扇电机D(16)、(17)形成电连接，接线端子TC5的接 点1、2通过导线与大开关电源KPD2(11)的接线端子KP1的接点1、2形成 电连接，所述的大开关电源KPD2(11)的接线端子KP1的接点3通过导线与 电源输入接线盒(9)的接线端子的接点3形成电连接，所述的大开关电源KPD2 (11)的接线端子KP2的接点1、2通过导线分别与输出电流光柱工作显示器 SPF(5)的接线端子TF1的接点2、左功率放大器SPB1(14)的接线端子TB1 的接点2形成电连接，所述的大开关电源KPD2(11)的接线端子KP3的接点 1、2通过导线分别与输出电流光柱工作显示器SPF(5)的接线端子TF1的接 点2、右功率放大器SPB2(15)的接线端子TB4的接点2形成电连接，所述 的电源工作显示器SPE(3)的接线端子TE3的接点通过导线与电源开关K(6) 的接线端子的接点形成电连接，所述的电源工作显示器SPE(3)的接线端子 TE2的接点1、2通过导线与输出电流光柱工作显示器SPF(5)的接线端子TF1 的接点1、3形成电连接，所述的输出电流光柱工作显示器SPF(5)的接线端 子TF1的接点2与4之间电连接有一适配电阻R。
说明书
全频道感应式水处理器
技术领域：
本实用新型涉及一种水处理器，特别是涉及一种全频道感应式水处理器
背景技术：
自从发现采用高频电磁场可以有效地除垢和防垢，以及外加交变电磁场 的强大能量作用在载有水体的水管中，可以破坏水中细菌的细胞壁和细胞膜 后，各制造商依照此原理研制开发了各种各样的除藻去垢的设备，但是，这 些设备的实际效果并不十分令人满意，其主要表现在频率范围窄，频率低， 作用面小，效果也差，因为，不同水体中的钙镁等离子形成水垢的条件也不 同，由此，能够去除已在管壁容器上水垢的共振频率也不同，另外，对A style="TEXT-DECORATION: none" href="http://www.dowater.com/">水中 的细菌、不同的藻类也可以通过不同的频率的交变电磁场去除，为此，开发 新一代水处理器将是努力的方向。
发明内容：
本实用新型的目的是要提供一种改进的全频道感应式水处理器，它不但 能有效地起到防垢除垢，还能灭藻类，杀病菌、病毒作用。
为了达到上述的目的本实用新型的解决方案是：本实用新型的全频道感 应式水处理器具有一上盖和壳体，所述的上盖的上端端面上的中部设有一电 源工作显示器SPE、数码信号工作指示器SPD，左端部设有一输出电流光柱工 作显示器SPF，右端部设有一电源开关K，所述的壳体的前端面上设有一电源 输入孔、信号输出孔，所述的壳体内的前端的上端端面上设有一电源输入接 线盒、输出信号接线盒，所述的壳体内的后端的上端端面上的中部设有一大 开关电源KPD2、数码信号生发器SPA及电源控制器SPC，左端部设有一带散 热器的左功率放大器SPB1，右端部设有一带散热器的右功率放大器SPB2，所 述的壳体内的后端面上设有一左、右风扇D，所述的数码信号生发器SPA由模 块MA、MB、MC、MD、电阻R1、R2、R3、R4、R5、R6、R7、R8、电容C1、C2、 C3、C4、C5、C6、二极管D1、晶振X、接线端子TA1、TA2、TA3、TA4所组成 并形成电连接，所述的电源控制器SPC由电阻R21、R22、R23、二极管D2、 D3、电感线圈L1、L2、电感线圈L1常开触点Z1K、电感线圈L2常开触点Z2K、 常闭触点Z2P、小开关电源KPD1、保险丝RD、接线端子TC1、TC2、TC3、TC4 及TC5所组成并形成电连接，所述的左功率放大器SPB1由三极管BG1、B62、 BG3、BG4、BG5、BG6、电阻R9、R10、R11、R12、R13、R14、电容C7及接线 端子TB1、TB2所组成并形成电连接。所述的右功率放大器SPB2由三极管BG7、 BG8、BG9、BG10、BG11、BG12、电阻R15、R16、R17、R18、R19、R20、电容 C8及接线端子TB3、TB4所组成并形成电连接，所述的数码信号生发器SPA的 接线端子TA1、TA2、TA3、TA4的接点通过导线分别与电源控制器的接线端子 TC1的接点、左功率放大器SPB1的接线端子TB2的接点、右功率放大器SPB2 的接线端子TB3的接点及数码信号工作指示器SPD的接线端子TD1的接点形 成电连接，所述的左功率放大器SPB1的接线端子TB1的接点3、4与右功率 放大器SPB2的接线端子TB4的接点3、4通过导线分别与输出信号接线盒的 接线端子形成电连接，所述的左功率放大器SPB1的接线端子TB1的接点1与 右功率放大器SPB2的接线端子TB4的接点1均通过导线与输出电流光柱工作 显示器SPF的接线端子TF1的接点4形成电连接，所述的电源控制器SPC的 接线端子TC2的接点通过导线与电源工作显示器SPE的接线端子TE1的接点 形成电连接，接线端子TC3的接点1、2通过导线与电源输入接线盒的接线端 子的接点1、2形成电连接，接线端子TC4的接点通过导线与左、右风扇电机 D形成电连接，接线端子TC5的接点1、2通过导线与大开关电源KPD2的接线 端子KP1的接点1、2形成电连接，所述的大开关电源KPD2的接线端子KP1 的接点3通过导线与电源输入接线盒的接线端子的接点3形成电连接，所述 的大开关电源KPD2的接线端子KP2的接点1、2通过导线分别与输出电流光 柱工作显示器SPF的接线端子TF1的接点2、左功率放大器SPB1的接线端子 TB1的接点2形成电连接，所述的大开关电源KPD2的接线端子KP3的接点1、 2通过导线分别与输出电流光柱工作显示器SPF的接线端子TF1的接点2、右 功率放大器SPB2的接线端子TB4的接点2形成电连接，所述的电源工作显示 器SPE的接线端子TE3的接点通过导线与电源开关K的接线端子的接点形成 电连接，所述的电源工作显示器SPE的接线端子TE2的接点1、2通过导线与 输出电流光柱工作显示器SPF的接线端子TF1的接点1、3形成电连接，所述 的输出电流光柱工作显示器SPF的接线端子TF1的接点2与4之间电连接有 一适配电阻R。
由于本实用新型改进了现有的全频道感应式水处理器，采用了电磁共振 原理，通过微电脑技术，在水管中产生一系列特殊波形的电磁场，达到除垢、 防垢、除菌、抑藻的效能，能量输出特性被设置成聚能瞬间激发的传送形式， 使能量从分布型转为集中型，在水体和管壁上周期性地产生瞬间高能，对管 壁上垢分子以及水体中的或依附在管壁上细菌、藻类孢子进行连续地、周期 性地强烈冲击，从而大大提高了除垢、防垢、杀菌、抑藻的效果。
