市政污水过滤处理技术

发布时间:2019-1-11 8:34:59  中国污水处理工程网

  申请日2018.03.13

  公开(公告)日2018.12.07

  IPC分类号C02F9/04

  摘要

  本实用新型公开了一种市政污水过滤处理装置,包括水道壁,所述水道壁顶部固定连接有斜流下水壁,所述斜流下水壁底部之间的位置设置有污水转接区,所述污水转接区底部固定连接有下水管,所述下水管底部固定连接有垃圾粉碎箱,且垃圾粉碎箱对称设置,所述水道壁外壁通过电机架固定连接有粉碎电机,所述粉碎电机输出轴通过联轴器转动连接有粉碎转轴,本实用新型涉及市政污水处理技术领域。该市政污水过滤处理装置,达到了对市政污水进行过滤处理的目的,通过更换门也可以对第一过滤架和第二过滤架进行更换和清理,保证过滤处理的质量,不会出现下水道沉积,保证污水排放的稳定,而且结构简单,成本低廉,部件的更换更加方便。


  权利要求书

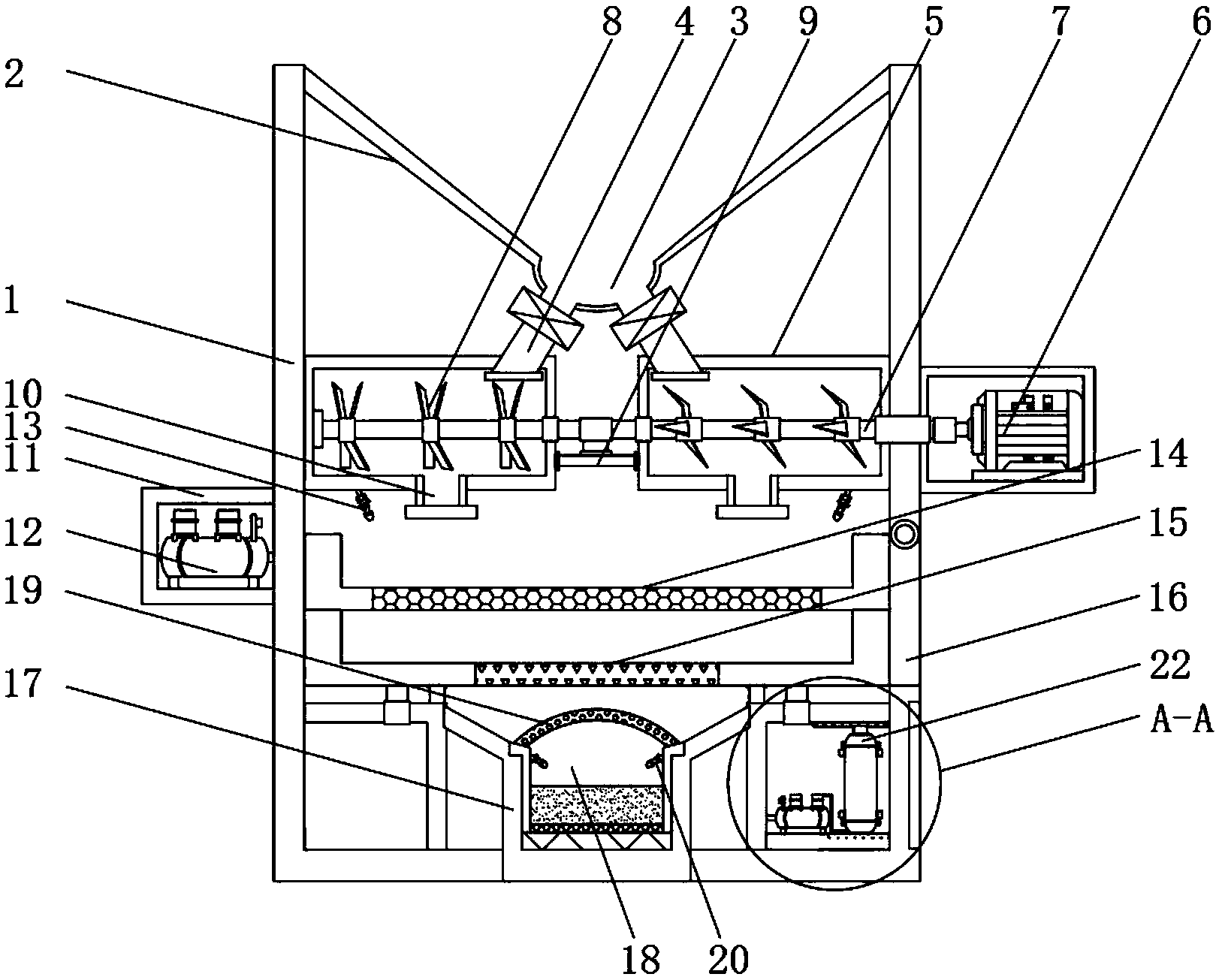

  1.一种市政污水过滤处理装置,包括水道壁(1),其特征在于:所述水道壁(1)顶部固定连接有斜流下水壁(2),所述斜流下水壁(2)底部之间的位置设置有污水转接区(3),所述污水转接区(3)底部固定连接有下水管(4),所述下水管(4)底部固定连接有垃圾粉碎箱(5),且垃圾粉碎箱(5)对称设置,所述水道壁(1)外壁通过电机架固定连接有粉碎电机(6),所述粉碎电机(6)输出轴通过联轴器转动连接有粉碎转轴(7),所述粉碎转轴(7)贯穿水道壁(1)和垃圾粉碎箱(5)并延伸至垃圾粉碎箱(5)内部,所述粉碎转轴(7)外壁位于垃圾粉碎箱(5)内部设置有粉碎齿刀(8),所述垃圾粉碎箱(5)之间的位置固定连接有连接架(9),所述连接架(9)顶部与粉碎转轴(7)转动连接,所述垃圾粉碎箱(5)底部固定连接有出水管(10),所述水道壁(1)内部位于垃圾粉碎箱(5)下方固定连接有第一过滤架(14)和第二过滤架(15),所述水道壁(1)内壁底部位于第二过滤架(15)正下方固定连接有支撑壁(17),所述支撑壁(17)内部设置有污水处理流道(18),所述支撑壁(17)顶部固定连接有弧形过滤网(19),所述支撑壁(17)内壁位于污水处理流道(18)之中固定连接有除味消毒喷头(20)。

  2.根据权利要求1所述的一种市政污水过滤处理装置,其特征在于:所述水道壁(1)内壁底部固定连接有工作室(21),所述工作室(21)内壁通过滑动轨滑动连接有消毒除味液罐(22),所述工作室(21)内壁内壁底部固定连接有供给泵(23),所述供给泵(23)输出口通过导液管与除味消毒喷头(20)连通。

  3.根据权利要求2所述的一种市政污水过滤处理装置,其特征在于:所述工作室(21)外壁安装有开关门(24)。

  4.根据权利要求3所述的一种市政污水 过滤处理装置,其特征在于:所述水道壁(1)外壁位于开关门(24)上方安装有更换门(16)。

  5.根据权利要求4所述的一种市政污水过滤处理装置,其特征在于:所述水道壁(1)外壁远离更换门(16)的一侧固定连接有清洗消毒箱(11),所述清洗消毒箱(11)内壁底部固定连接有清洗消毒泵(12),所述清洗消毒泵(12)出水口通过导液管连通有清洗消毒喷头(13),且清洗消毒喷头(13)顶部与垃圾粉碎箱(5)固定连接。

  6.根据权利要求3所述的一种市政污水过滤处理装置,其特征在于:所述开关门(24)内部包括转动门(241),所述转动门(241)表面中部开设有观察窗(242),所述转动门(241)表面一侧安装有把手(243),所述观察窗(242)远离把手(243)的一侧安装有铰链(244)。

  说明书

  一种市政污水过滤处理装置

  技术领域

  本实用新型涉及市政污水处理技术领域,具体为一种市政污水过滤处理装置。

  背景技术

  随着社会发展的逐步深入和经济发展的突飞猛进,城市对环境品质的需求日益提升,近几年市政建筑设计领域空前繁荣,项目数量之多、规模之大,建设速度之快,令人瞠目。随着社会的进步和工业的发展,不可避免地破坏了人类的生存环境。人类只有一个地球,环境的污染问题已经引起了世界各国的高度重视和关注。而我国经过30年的改革开放,虽然加快了工业化的步伐,同时也带来了环境的巨大污染,特别是对水体的污染尤为突出。因此,污水处理时目前一项重要的环保工作,但是现有的污水处理设备价格都比较昂贵,不利于环保工作的顺利开展,结构由于太过复杂,并且对污水净化效率并不高,无法满足现今更高的污水净化技术要求。

  实用新型内容

  (一)解决的技术问题

  针对现有技术的不足,本实用新型提供了一种市政污水过滤处理装置,解决了现有的污水处理设备价格都比较昂贵,结构复杂,更换部件不方便的问题。

  (二)技术方案

  为实现以上目的,本实用新型通过以下技术方案予以实现:一种市政污水过滤处理装置,包括水道壁,所述水道壁顶部固定连接有斜流下水壁,所述斜流下水壁底部之间的位置设置有污水转接区,所述污水转接区底部固定连接有下水管,所述下水管底部固定连接有垃圾粉碎箱,且垃圾粉碎箱对称设置,所述水道壁外壁通过电机架固定连接有粉碎电机,所述粉碎电机输出轴通过联轴器转动连接有粉碎转轴,所述粉碎转轴贯穿水道壁和垃圾粉碎箱并延伸至垃圾粉碎箱内部,所述粉碎转轴外壁位于垃圾粉碎箱内部设置有粉碎齿刀,所述垃圾粉碎箱之间的位置固定连接有连接架,所述连接架顶部与粉碎转轴转动连接,所述垃圾粉碎箱底部固定连接有出水管,所述水道壁内部位于垃圾粉碎箱下方固定连接有第一过滤架和第二过滤架,所述水道壁内壁底部位于第二过滤架正下方固定连接有支撑壁,所述支撑壁内部设置有污水处理流道,所述支撑壁顶部固定连接有弧形过滤网,所述支撑壁内壁位于污水处理流道之中固定连接有除味消毒喷头。

  优选的,所述水道壁内壁底部固定连接有工作室,所述工作室内壁通过滑动轨滑动连接有消毒除味液罐,所述工作室内壁内壁底部固定连接有供给泵,所述供给泵输出口通过导液管与除味消毒喷头连通。

  优选的,所述工作室外壁安装有开关门。

  优选的,所述水道壁外壁位于开关门上方安装有更换门。

  优选的,所述水道壁外壁远离更换门的一侧固定连接有清洗消毒箱,所述清洗消毒箱内壁底部固定连接有清洗消毒泵,所述清洗消毒泵出水口通过导液管连通有清洗消毒喷头,且清洗消毒喷头顶部与垃圾粉碎箱固定连接。

  优选的,所述开关门内部包括转动门,所述转动门表面中部开设有观察窗,所述转动门表面一侧安装有把手,所述观察窗远离把手的一侧安装有铰链。

  (三)有益效果

  本实用新型提供了一种市政污水过滤处理装置。具备以下有益效果:

  (1)、该市政污水过滤处理装置,污水经过斜流下水壁流入污水转接区下方的下水管中,下水管对污水进行分流,流入垃圾粉碎箱中,粉碎电机通过粉碎转轴带动粉碎齿刀对污水中的较大残留物进行粉碎处理,处理之后的污水通过垃圾粉碎箱下方的第一过滤架和第二过滤架对残留进行过滤,过滤之后的污水流入污水处理流道之中,污水处理流道顶部安装的弧形过滤网会对污水再一次进行过滤,达到了对市政污水进行过滤处理的目的,通过更换门也可以对第一过滤架和第二过滤架进行更换和清理,保证过滤处理的质量,不会出现下水道沉积,保证污水排放的稳定,而且结构简单,成本低廉。

  (2)、该市政污水过滤处理装置,垃圾粉碎箱下方安装的清洗消毒喷头会对第一过滤架进行消毒冲洗,防止过滤架上的过滤网堵塞,污水处理流道内部的除味消毒喷头会对污水处理流道里的污水进行消毒除味,防止细菌滋生,打开开关门便可以对消毒除味液罐进行更换,且消毒除味液罐和工作室是通过轨道滑动连接的,更换更加的方便。
