申请日2017.12.25
公开(公告)日2018.08.24
IPC分类号E03F7/02
摘要
本实用新型公开了一种即拆式雨污水箱涵支管临时封堵装置,它涉及雨污水箱涵支管用具技术领域;污水箱涵主管的右下端安装有污水支管,且污水支管的左端设置有封堵钢板,且封堵钢板的左侧壁上安装有吊环,所述封堵钢板紧临封堵钢板外边10‑20mm位置处设置有遇水膨胀橡胶止水条,钢管的右端安装有铰接环,且铰接环与吊环铰接,所述钢管的左端安装有可调节顶托,钢管的左侧与麻绳的一端连接,麻绳的另一端穿接在污水箱涵主管的检修孔处;本实用新型利用工地常见的材料,加工容易,作业简单。
权利要求书
1.一种即拆式雨污水箱涵支管临时封堵装置,其特征在于:它包括封堵钢板、吊环、铰接环、钢管、可调节顶托、麻绳;污水箱涵主管的右下端安装有污水支管,且污水支管的左端设置有封堵钢板,且封堵钢板的左侧壁上安装有吊环,所述封堵钢板紧临封堵钢板外边10-20mm位置处设置有遇水膨胀橡胶止水条,钢管的右端安装有铰接环,且铰接环与吊环铰接,所述钢管的左端安装有可调节顶托,钢管的左侧与麻绳的一端连接,麻绳的另一端穿接在污水箱涵主管的检修孔处。
2.根据权利要求1所述的一种即拆式雨污水箱涵支管临时封堵装置,其特征在于:所述钢管的直径为48mm。
3.根据权利要求1所述的一种即拆式雨污水箱涵支管临时封堵装置,其特征在于:所述封堵钢板的厚度为10mm。
4.根据权利要求1所述的一种即拆式雨污水箱涵支管临时封堵装置,其特征在于:所述可调节顶托包含螺杆、螺母、顶托板,螺杆与螺母连接,且螺杆的另一端与顶托板连接。
说明书
一种即拆式雨污水箱涵支管临时封堵装置
技术领域:
本实用新型涉及一种即拆式雨污水 箱涵支管临时封堵装置,属于雨污水箱用具技术领域。
背景技术:
城市旧雨污水管道支管改造施工面临的主要技术难题是如何保障主管道不断流的情况进行支管的改造作业,传统施工采用水下砌块墙方式进行封堵,不仅施工工期长,而且水下作业环境复杂,水下作业要求高,安全隐患大。
实用新型内容:
针对上述问题,本实用新型要解决的技术问题是提供一种即拆式雨污水箱涵支管临时封堵装置。

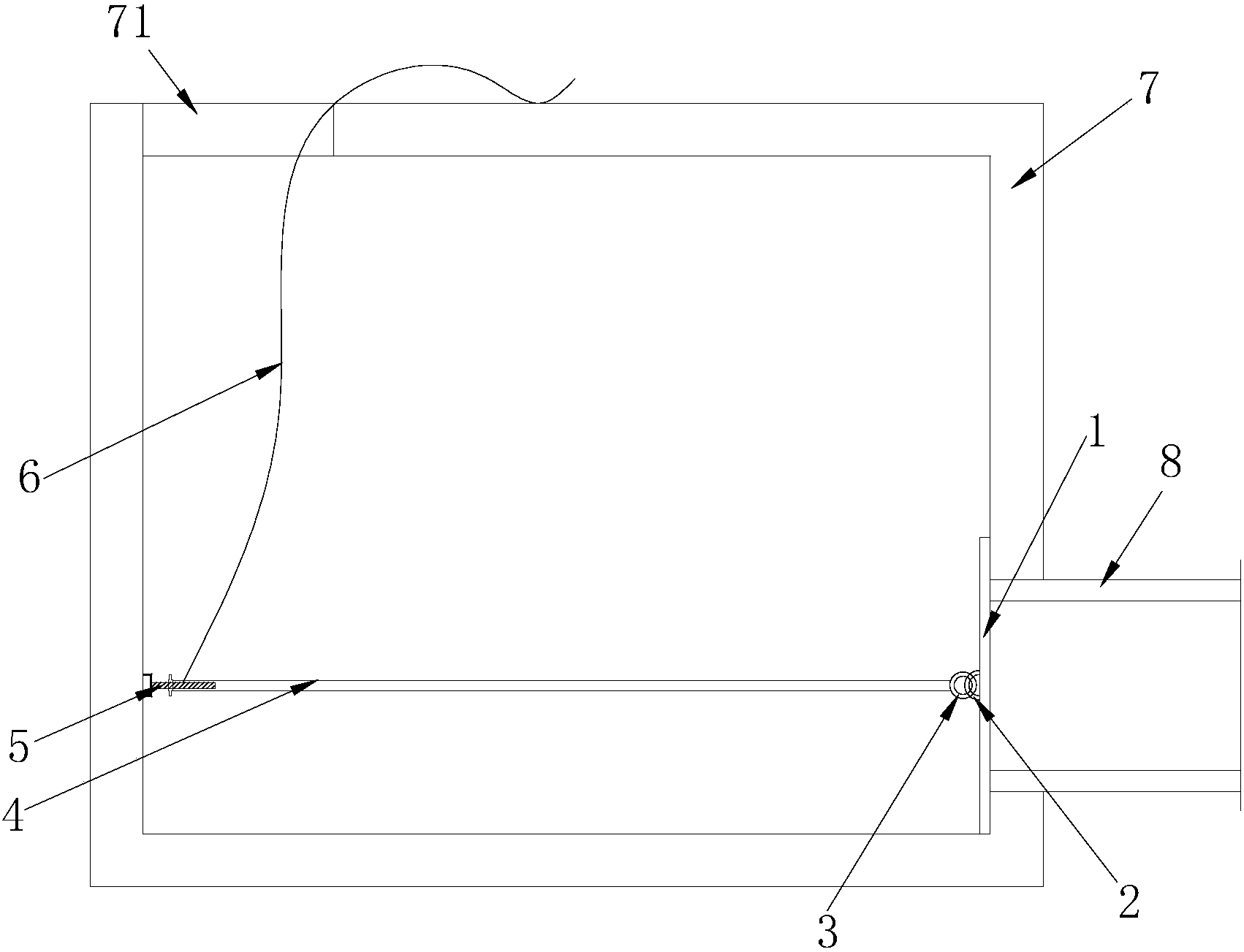

本实用新型的一种即拆式雨污水箱涵支管临时封堵装置,它包括封堵钢板、吊环、铰接环、钢管、可调节顶托、麻绳;污水箱涵主管的右下端安装有污水支管,且污水支管的左端设置有封堵钢板,且封堵钢板的左侧壁上安装有吊环,所述封堵钢板紧临封堵钢板外边10-20mm位置处设置有遇水膨胀橡胶止水条,钢管的右端安装有铰接环,且铰接环与吊环铰接,所述钢管的左端安装有可调节顶托,钢管的左侧与麻绳的一端连接,麻绳的另一端穿接在污水箱涵主管的检修孔处。
作为优选,所述钢管的直径为48mm。
作为优选,所述封堵钢板的厚度为10mm。
作为优选,所述可调节顶托包含螺杆、螺母、顶托板,螺杆与螺母连接,且螺杆的另一端与顶托板连接。
与现有技术相比,本实用新型的有益效果为:
一、利用工地常见的材料,加工容易,作业简单;
二、无需专业作业人员,普通作业人员数十分钟即可完成,操作简单迅速;
三、作业迅速,因而避免了水下长时间作业带来的安全风险;
四、只需普通作业人员在地面即可完成拆卸,快速便捷安全。
