申请日2018.01.15
公开(公告)日2018.09.07
IPC分类号C02F9/04; C02F103/16; C02F101/20
摘要
本实用新型公开了一种电镀含镍废水深度处理装置，包括依次由管道连通的预处理柱、缓冲池和吸附柱，吸附柱包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱;每根吸附柱均设有位于顶部的进液口和位于底部的出液口，第三吸附柱的出液口还通过管道与第一吸附柱的进液口连接;每根吸附柱的进液口和出液口均连接进液支管和出液支管，每根进液支管均与废水进水总管和脱附液进水总管连通，每根出液支管均与废水出水总管和脱附液出水总管连通;每根进液支管和每根出液支管上均设有阀门。该装置处理效率高，处理效果稳定，操作智能化，容易实现自动化控制，具有较好的市场实用价值。
权利要求书
1.一种电镀含镍废水深度处理装置，其特征在于，包括依次由管道连通的预处理柱、缓冲池和吸附柱，吸附柱包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱;
每根吸附柱均设有位于顶部的进液口和位于底部的出液口，第三吸附柱的出液口还通过管道与第一吸附柱的进液口连接;每根吸附柱的进液口和出液口均分别连接进液支管和出液支管，每根进液支管均与废水进水总管和脱附液进水总管连通，每根出液支管均与废水出水总管和脱附液出水总管连通;每根进液支管和每根出液支管上均设有阀门。
2.如权利要求1所述的装置，其特征在于，每根进液支管上分别设控制废水进水的阀门和控制脱附液进水的阀门。
3.如权利要求1所述的装置，其特征在于，每根吸附柱的上部设有树脂进口，下部设有树脂出口。
4.如权利要求1所述的装置，其特征在于，脱附液进水总管连接酸洗进水管与清水进水管。
5.如权利要求1所述的装置，其特征在于，每根吸附柱的出液支管均与回用管道连通，回用管道还与预处理柱连通。
说明书
一种电镀含镍废水深度处理装置
技术领域
本实用新型涉及一种电镀含镍废水深度处理装置，属于环保化工设备技术领域。
背景技术
目前，由于发展的需要，镀镍工艺会产生大量的含镍废水。目前含镍废水的处理方法主要是化学沉淀法、膜分离法、生物处理法、离子交换法。其中化学沉淀法会产生大量的含镍污泥，可能带来二次污染，且单一的化学沉淀法很难实现含络合镍废水的深度处理。膜分离法的膜组件昂贵，且使用过程中容易产生膜污染。离子交换法占地面积小，处理效率高，且操作简便，维护简单，在水处理工艺上逐渐引起了关注。目前广泛被应用在水处理的软化和纯化方面，但是在含镍废水处理中还鲜有报道。
实用新型内容
本实用新型解决的技术问题是，针对现有技术的不足，提供一种含镍电镀废水处理装置。

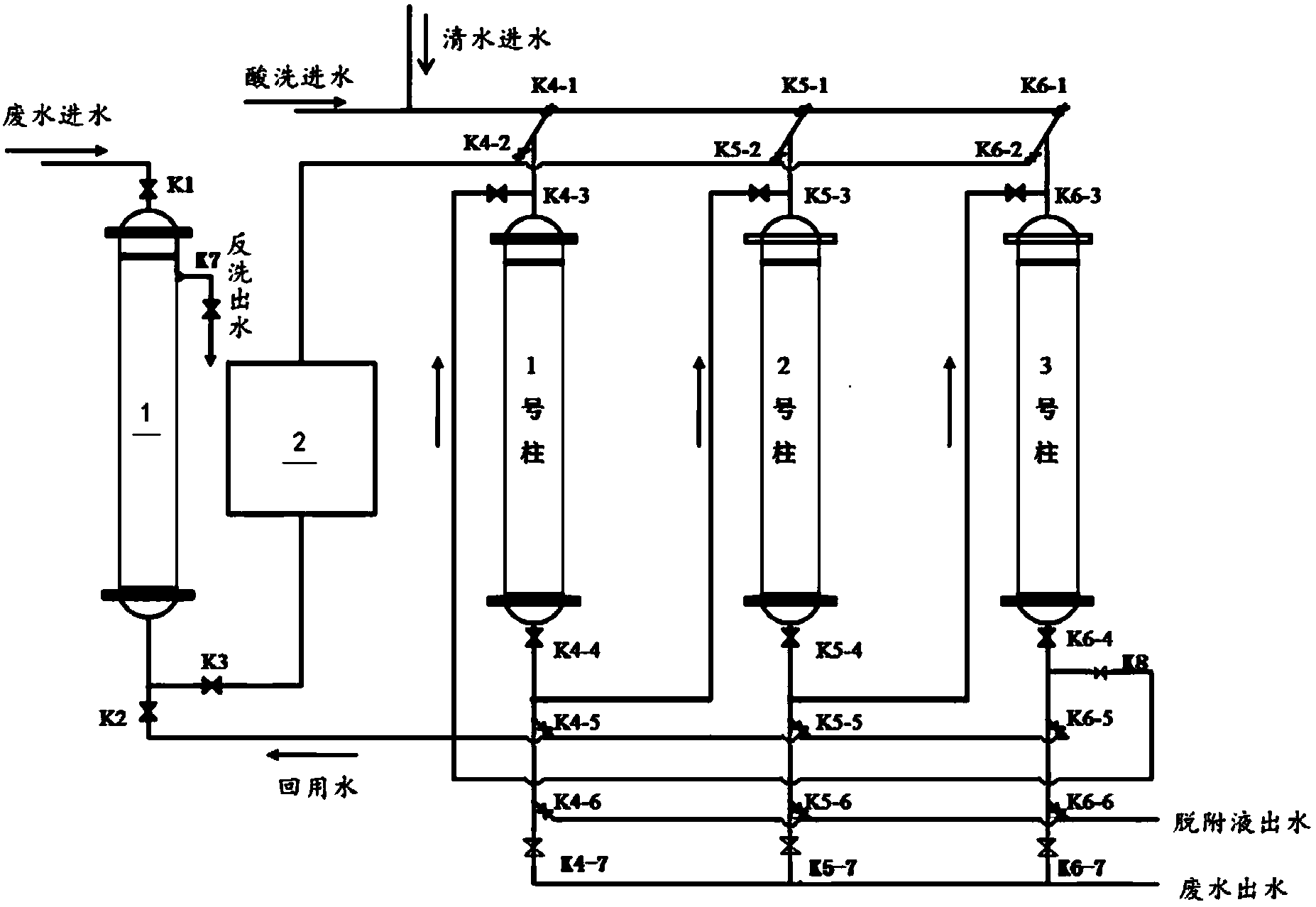

本实用新型的技术方案是，提供一种电镀含镍废水深度处理装置，包括依次由管道连通的预处理柱、缓冲池和吸附柱，吸附柱包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱;
每根吸附柱均设有位于顶部的进液口和位于底部的出液口，第三吸附柱的出液口还通过管道与第一吸附柱的进液口连接;每根吸附柱的进液口和出液口均分别连接进液支管和出液支管(进液口均连接进液支管，出液口均连接出液支管)，每根进液支管均与废水进水总管和脱附液进水总管连通，每根出液支管均与废水出水总管和脱附液出水总管连通;每根进液支管和每根出液支管上均设有阀门。
进一步地，每根进液支管上分别设控制废水进水的阀门和控制脱附液进水的阀门。
进一步地，每根吸附柱的上部设有树脂进口，下部设有树脂出口。
进一步地，脱附液进水总管连接酸洗进水管与清水进水管。
进一步地，每根吸附柱的出液支管均与回用管道连通，回用管道还与预处理柱连通。
进一步地，所述各总管与支管之间的连通均通过90°弯头连通。
进一步地，所述预处理柱、吸附柱底端出水口处设置有取样口。
与现有技术相比，本实用新型所具有的有益效果为：本实用新型的装置基于一级预处理+二级串联离子交换法去除镍工艺，可以通过外部控制设备精确控制各个阀门的开度，处理效率高，处理效果稳定，操作智能化，容易实现自动化控制，具有较好的市场实用价值。
