申请日2018.08.29
公开(公告)日2018.11.30
IPC分类号C02F1/40
摘要
一种泔水油自动抽料过滤机，包括有液体池，液体池一侧设有废水输入管和出水管;液体池顶部设有盖板;盖板上设有提升口;提升口两侧设有固定架;固定架顶部设有刮油机;刮油机底部设有提升钢带;刮油机底部还设有出油口;餐厨废水自输入管输送至液体池内，地沟油上浮至水面上，利用提升钢带的循环运转，将浮在水面上层的地沟油输送至刮油机内刮油，刮油机内累积的地沟油从出油口输送至指的地方;地沟油下部水经出水管排走;具有结构简单、固液分离干净、自动化程度高的特点。
翻译权利要求书

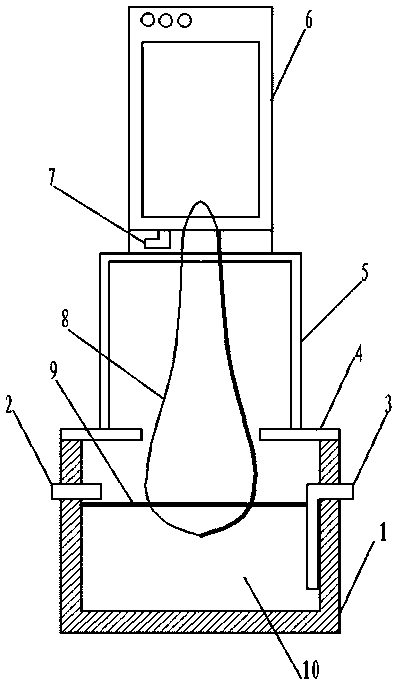

1.一种泔水油自动抽料过滤机，包括有液体池(1)，其特征在于，液体池(1)一侧设有废水输入管(2)和出水管(3);液体池(1)顶部设有盖板(4);盖板(4)上设有提升口;提升口两侧设有固定架(5);固定架(5)顶部设有刮油机(6);刮油机(6)底部设有提升钢带(8);刮油机(6)底部还设有出油口(7)。
2.根据权利要求1所述的一种泔水油自动抽料过滤机，其特征在于，所述的提升钢带上设有粘油带。
3.根据权利要求1所述的一种泔水油自动抽料过滤机，其特征在于，所述的提升钢带在刮油机中设置的转轴的带动下循环转动。
说明书
一种泔水油自动抽料过滤机
技术领域
本发明属于泔水油过滤技术领域，具体涉及一种泔水油自动抽料过滤机。
背景技术
目前，餐厨垃圾回收利用领域中，一般对于餐厨垃圾废水中的油水分离时，采用简单的沉淀法，利用油水比重的不同，将漂浮在水面上的地沟油倒出进行油水分离，其油水分离方法简单、分离效率低，自动化程度低，需要耗费大量的人工。
发明内容
为克服上述现有技术的不足，本发明的目的是提供一种泔水油自动抽料过滤机，具有结构简单、固液分离干净、自动化程度高的特点。
为实现上述目的，本发明采用的技术方案是：
一种泔水油自动抽料过滤机，包括有液体池，液体池一侧设有废水输入管和出水管;液体池顶部设有盖板;盖板上设有提升口;提升口两侧设有固定架;固定架顶部设有刮油机;刮油机底部设有提升钢带;刮油机底部还设有出油口。
所述的提升钢带上设有粘油带。
所述的提升钢带在刮油机中设置的转轴的带动下循环转动。
本发明的有益效果是：
与现有技术相比，本发明具有以下技术效果：
本发明依靠液体池、提升钢带、刮油机的配合来实现餐厨垃圾中油水分离的目的;设备结构简单，制造维修方便，适合不同的处理规模，利于推广应用。
油水分离装置主要利用油与水的比重不同，油比水轻，油在浮力作用下，漂浮在液体池的水面上层，通过提升钢带提升至刮油机内刮油;实现餐饮废水以及其它油污废水的油水分离，进而实现油品综合利用，外排废水动植物油的含量达到环保标准。
