申请日2018.01.15
公开(公告)日2018.09.21
IPC分类号C02F9/04
摘要
本发明公开了一种污水除杂净化环保装置，主动轴下端转动连接密封板，密封板固定连接装置本体内壁，主动轴表面固定连接多个搅拌棒，混合腔右端上部设置进水管，且主动轴下部固定连接转盘，转盘边缘贴合混合腔内壁，转盘周向设置一个导料管，导料管上端连通混合腔，导料管下端贴合密封板，密封板左侧设置通管;所述主动轴底部固定连接第一锥齿轮，第一锥齿轮啮合第二锥齿轮。该装置通过搅拌棒将污水与絮凝剂充分混合后由通管间歇排出进入装置本体下部进行反应絮凝沉淀，同时往复转动的主动轴通过第一锥齿轮和第二锥齿轮带动曲轴转动进而带动筛板往复上下移动压动装置本体中部的絮凝物，水液经筛板上的筛孔向上涌动使得絮凝物与上层的水液分离。
权利要求书

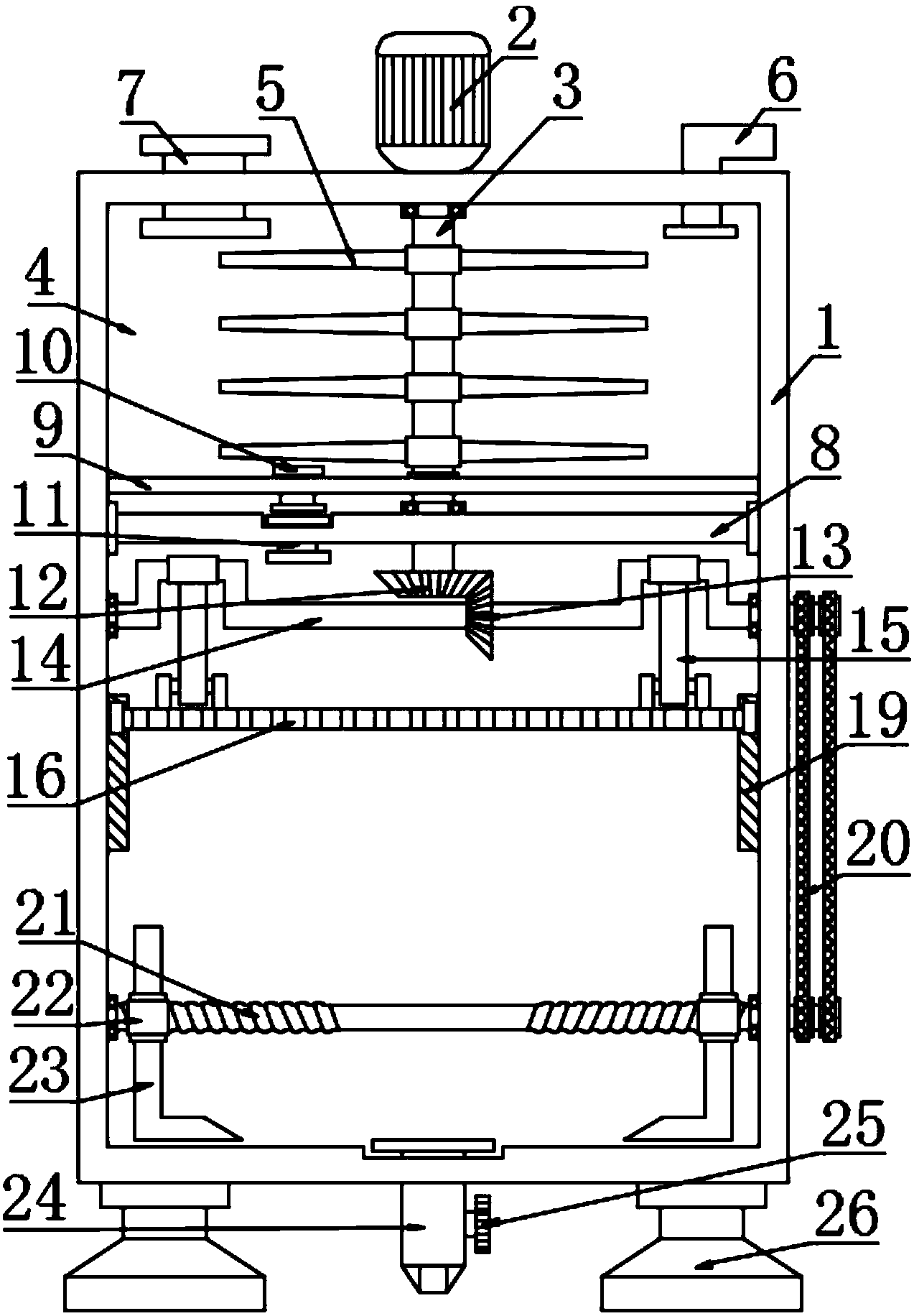

1.一种污水除杂净化环保装置，包括装置本体(1)、正反转电机(2)、添药管(7)、筛板(16)和阀门(25)，其特征在于，所述装置本体(1)上端中部固定连接正反转电机(2)，正反转电机(2)下端转动连接主动轴(3)，装置本体(1)上部设置混合腔(4)，主动轴(3)上部轴承转动连接混合腔(4)上壁，且主动轴(3)下端转动连接密封板(8)，密封板(8)固定连接装置本体(1)内壁，主动轴(3)表面固定连接多个搅拌棒(5);所述混合腔(4)右端上部设置进水管(6)，且主动轴(3)下部固定连接转盘(9)，转盘(9)边缘贴合混合腔(4)内壁，转盘(9)周向设置一个导料管(10)，导料管(10)上端连通混合腔(4)，导料管(10)下端贴合密封板(8)，密封板(8)左侧设置通管(11);所述主动轴(3)底部固定连接第一锥齿轮(12)，第一锥齿轮(12)啮合第二锥齿轮(13)，第二锥齿轮(13)固定连接曲轴(14)中部，且曲轴(14)两端分别轴承转动连接装置本体(1)内壁，曲轴(14)两侧弯曲部套接连杆(15)上端，连杆(15)下端转动连接筛板(16)上表面;所述筛板(16)周向均匀设置四个固定脚(17)，固定脚(17)内侧固定连接筛板(16)，固定脚(17)外侧滑动连接导轨(19);所述曲轴(14)右端滚动连接传动带(20)上端，传动带(20)下端滚动连接双向螺纹杆(21)，且双向螺纹杆(21)转动连接装置本体(1)侧壁，双向螺纹杆(21)左右两侧螺纹旋向相反，双向螺纹杆(21)两侧分别螺纹连接活动块(22)，活动块(22)固定连接铲刀(23)，装置本体(1)底部中间连通排料管(24)。
2.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述正反转电机(2)电性连接电源和开关。
3.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述导轨(19)固定连接装置本体(1)内壁。
4.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述排料管(24)中部设置阀门(25)。
5.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述筛板(15)表面均匀分布多个筛孔(18)。
6.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述装置本体(1)下端两侧分别固定连接两个支腿(26)。
7.根据权利要求1所述的一种污水除杂净化环保装置，其特征在于，所述混合腔(4)左端上部设置添药管(7)。
说明书
一种污水除杂净化环保装置
技术领域
本发明涉及一种污水处理装置，具体是一种污水除杂净化环保装置。
背景技术
人类的活动会使大量的工业、农业和生活废弃物排入水中，使水受到污染。目前，全世界每年约有4200多亿立方米的污水排入江河湖海，污染了5.5万亿立方米的淡水，这相当于全球径流总量的14%以上。
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化。
目前现有的污水处理大多通过絮凝沉降完成，但是目前使用的絮凝装置不带有将絮凝物与水液分离的功能，需要将污水絮凝后人工出去絮凝物与洁净水液，十分麻烦。
发明内容
本发明的目的在于提供一种污水除杂净化环保装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水除杂净化环保装置，包括装置本体、正反转电机、添药管、筛板和阀门，所述装置本体上端中部固定连接正反转电机，正反转电机下端转动连接主动轴，装置本体上部设置混合腔，主动轴上部轴承转动连接混合腔上壁，且主动轴下端转动连接密封板，密封板固定连接装置本体内壁，主动轴表面固定连接多个搅拌棒;所述混合腔右端上部设置进水管，且主动轴下部固定连接转盘，转盘边缘贴合混合腔内壁，转盘周向设置一个导料管，导料管上端连通混合腔，导料管下端贴合密封板，密封板左侧设置通管;所述主动轴底部固定连接第一锥齿轮，第一锥齿轮啮合第二锥齿轮，第二锥齿轮固定连接曲轴中部，且曲轴两端分别轴承转动连接装置本体内壁，曲轴两侧弯曲部套接连杆上端，连杆下端转动连接筛板上表面;所述筛板周向均匀设置四个固定脚，固定脚内侧固定连接筛板，固定脚外侧滑动连接导轨;所述曲轴右端滚动连接传动带上端，传动带下端滚动连接双向螺纹杆，且双向螺纹杆转动连接装置本体侧壁，双向螺纹杆左右两侧螺纹旋向相反，双向螺纹杆两侧分别螺纹连接活动块，活动块固定连接铲刀，装置本体底部中间连通排料管。
作为本发明进一步的方案：所述正反转电机电性连接电源和开关。
作为本发明再进一步的方案：所述导轨固定连接装置本体内壁。
作为本发明再进一步的方案：所述排料管中部设置阀门。
作为本发明再进一步的方案：所述筛板表面均匀分布多个筛孔。
作为本发明再进一步的方案：所述装置本体下端两侧分别固定连接两个支腿。
作为本发明再进一步的方案：所述混合腔左端上部设置添药管。
与现有技术相比，本发明的有益效果是：该装置通过搅拌棒将污水与絮凝剂充分混合后由通管间歇排出进入装置本体下部进行反应絮凝沉淀，同时往复转动的主动轴通过第一锥齿轮和第二锥齿轮带动曲轴转动进而带动筛板往复上下移动压动装置本体中部的絮凝物，水液经筛板上的筛孔向上涌动使得絮凝物与上层的水液分离，絮凝出的杂质经由排料管排出。该装置结构设计合理适用，大大提高了污水的处理效率，实现污水提纯净水，有利于水资源循环再利用。
