申请日2018.01.15
公开(公告)日2018.10.19
IPC分类号C02F1/40; C02F1/00; B01D33/06
摘要
本实用新型公开了一种生活污水油水分离过滤装置，包括油水分离器、第一收集箱和第二收集箱，其中，油水分离器的出油口连接有第一收集箱，油水分离器的出水口连接有第二收集箱，所述油水分离器的进水口连接在过滤箱的下料管上，两个伸缩杆远离过滤箱的一端活动安装有第二辊筒，第一辊筒和第二辊筒上套接有环形过滤网，而过滤箱的侧面设有开口部，而环形过滤网贯穿开口部，其中，第一辊筒和第二辊筒的外壁与环形过滤网的内壁相贴合，环形过滤网的外壁等距离固定有隔板，所述过滤箱的侧面安装有接料罐，且接料罐位于第二辊筒的下方，接料罐的出料端固定有收料袋。本实用新型结构新颖，设计巧妙，结构合理，适合推广。
权利要求书

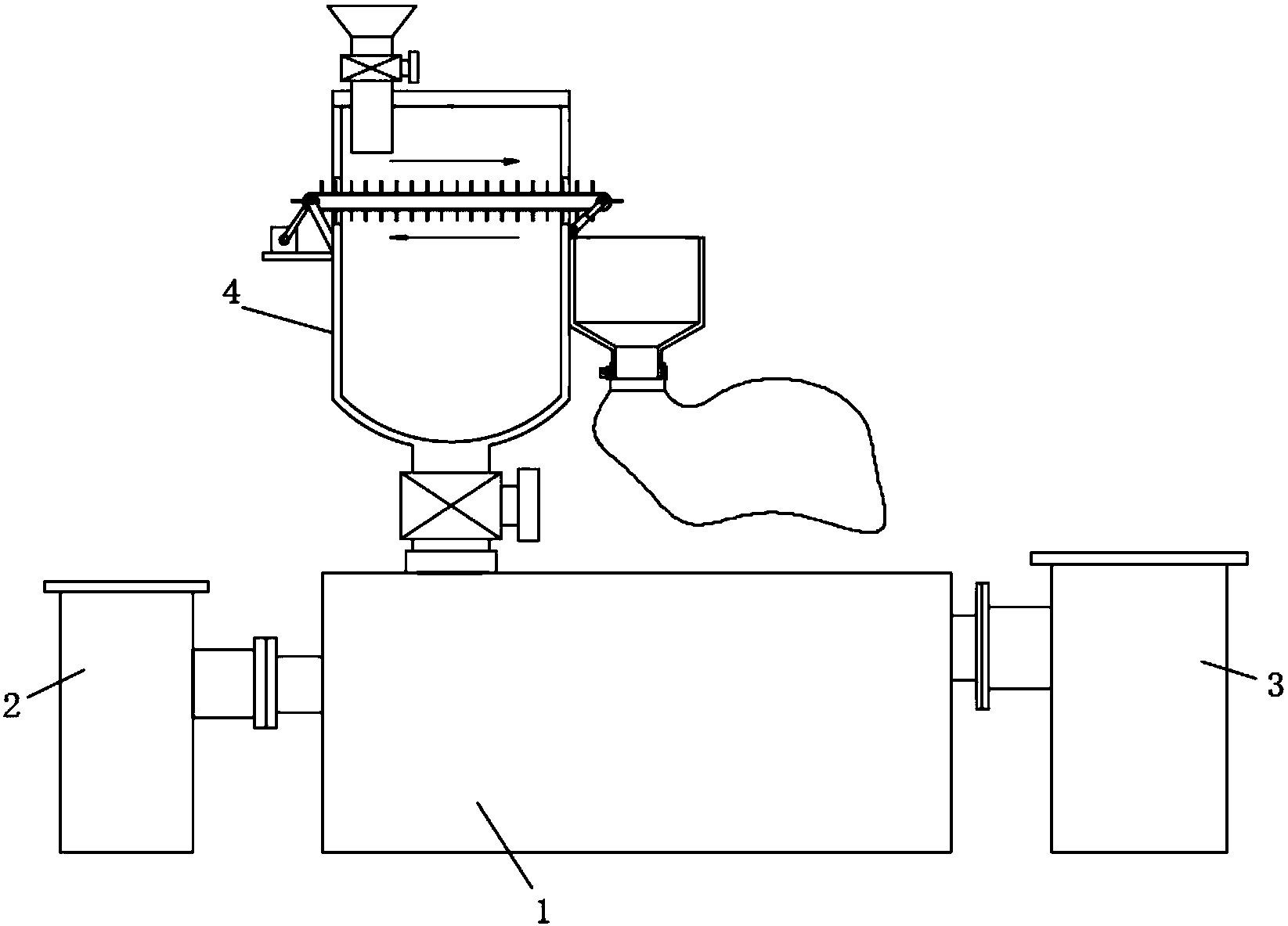

1.一种生活污水油水分离过滤装置，包括油水分离器(1)、第一收集箱(2)和第二收集箱(3)，其中，油水分离器(1)的出油口连接有第一收集箱(2)，油水分离器(1)的出水口连接有第二收集箱(3)，其特征在于，所述油水分离器(1)的进水口连接在过滤箱(4)的下料管上，过滤箱(4)的外侧壁固定有两个支撑杆(12)，过滤箱(4)远离支撑杆(12)的一侧铰接有两个伸缩杆(11)，两个支撑杆(12)远离过滤箱(4)的一端活动安装有第一辊筒(7)，两个伸缩杆(11)远离过滤箱(4)的一端活动安装有第二辊筒(8)，第一辊筒(7)和第二辊筒(8)上套接有环形过滤网(9)，而过滤箱(4)的侧面设有开口部，而环形过滤网(9)贯穿开口部，其中，第一辊筒(7)和第二辊筒(8)的外壁与环形过滤网(9)的内壁相贴合，环形过滤网(9)的外壁等距离固定有隔板(10)，所述过滤箱(4)的侧面安装有接料罐(15)，且接料罐(15)位于第二辊筒(8)的下方，接料罐(15)的出料端固定有收料袋(16)。
2.根据权利要求1所述的一种生活污水油水分离过滤装置，其特征在于，所述过滤箱(4)靠近支撑杆(12)的一侧固定有电机座(13)，电机座(13)的顶部安装有驱动电机(14)，驱动电机(14)的输出轴固定有带轮，而第一辊筒(7)的侧面也安装有带轮，两个带轮通过皮带传动连接。
3.根据权利要求1所述的一种生活污水油水分离过滤装置，其特征在于，所述伸缩杆(11)靠近过滤箱(4)的一端通过转轴转动安装在过滤箱(4)的侧面，而转轴的两端均螺纹连接有锁紧螺母。
4.根据权利要求1所述的一种生活污水油水分离过滤装置，其特征在于，所述过滤箱(4)的顶部远离接料罐(15)的一侧设有进料斗(5)，且进料斗(5)的下端延伸至环形过滤网(9)的上方，进料斗(5)的下部安装有第一调节阀门(6)。
5.根据权利要求1所述的一种生活污水油水分离过滤装置，其特征在于，所述过滤箱(4)的出料管管中安装有第二调节阀门(17)。
6.根据权利要求1所述的一种生活污水油水分离过滤装置，其特征在于，所述伸缩杆(11)包括中空杆(18)、实心杆(19)和紧固件，其中，中空杆(18)中插设有实心杆(19)，实心杆(19)的侧面从上到下等距离设有限位槽，而中空杆(18)的侧面插设有限位杆(20)，限位杆(20)的一端位于限位槽中，另一端固定有拉杆(21)，拉杆(21)靠近中空杆(18)的一端固定有弹簧(22)，弹簧(22)的另一端固定在中空杆(18)的侧面。
说明书
一种生活污水油水分离过滤装置
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种生活污水油水分离过滤装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
现有的油水分离通过油水分离器来实现，而生活污水中的杂质容易对油水分离器中的过滤网造成堵塞，需要常常维修油水分离器，非常麻烦，为此，本实用新型提出一种生活污水油水分离过滤装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种生活污水油水分离过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种生活污水油水分离过滤装置，包括油水分离器、第一收集箱和第二收集箱，其中，油水分离器的出油口连接有第一收集箱，油水分离器的出水口连接有第二收集箱，所述油水分离器的进水口连接在过滤箱的下料管上，过滤箱的外侧壁固定有两个支撑杆，过滤箱远离支撑杆的一侧铰接有两个伸缩杆，两个支撑杆远离过滤箱的一端活动安装有第一辊筒，两个伸缩杆远离过滤箱的一端活动安装有第二辊筒，第一辊筒和第二辊筒上套接有环形过滤网，而过滤箱的侧面设有开口部，而环形过滤网贯穿开口部，其中，第一辊筒和第二辊筒的外壁与环形过滤网的内壁相贴合，环形过滤网的外壁等距离固定有隔板，所述过滤箱的侧面安装有接料罐，且接料罐位于第二辊筒的下方，接料罐的出料端固定有收料袋。
优选的，所述过滤箱靠近支撑杆的一侧固定有电机座，电机座的顶部安装有驱动电机，驱动电机的输出轴固定有带轮，而第一辊筒的侧面也安装有带轮，两个带轮通过皮带传动连接。
优选的，所述伸缩杆靠近过滤箱的一端通过转轴转动安装在过滤箱的侧面，而转轴的两端均螺纹连接有锁紧螺母。
优选的，所述过滤箱的顶部远离接料罐的一侧设有进料斗，且进料斗的下端延伸至环形过滤网的上方，进料斗的下部安装有第一调节阀门。
优选的，所述过滤箱的出料管管中安装有第二调节阀门。
优选的，所述伸缩杆包括中空杆、实心杆和紧固件，其中，中空杆中插设有实心杆，实心杆的侧面从上到下等距离设有限位槽，而中空杆的侧面插设有限位杆，限位杆的一端位于限位槽中，另一端固定有拉杆，拉杆靠近中空杆的一端固定有弹簧，弹簧的另一端固定在中空杆的侧面。
与现有技术相比，本实用新型的有益效果是：
1、通过第一辊筒和第二辊筒上套接有环形过滤网，而过滤箱的侧面设有开口部，而环形过滤网贯穿开口部，第一辊筒、第二辊筒和环形过滤网形成一个传送带装置，而生活污水中杂质直接落在环形过滤网上，杂质留在环形过滤网的顶部，而液体会继续下落而进入油水分离器中，杂质随着环形过滤网的转动，从而落在接料罐中，从而被收集，而环形过滤网由于不断转动，杂质不会对环形过滤网造成堵塞，提高过滤效果;
2、通过伸缩杆的设计，可以调节环形过滤网的角度，方便更好的过滤;
本实用新型结构新颖，设计巧妙，结构合理，适合推广。
