申请日2018.01.15
公开(公告)日2018.10.02
IPC分类号C02F1/04
摘要
本实用新型公开了分离废水中低沸点有机物的蒸发系统。该蒸发系统包括预脱汽塔，顶部设有脱汽塔废水入口及有机蒸汽出口，内设有连通所述废水入口的脱汽塔喷淋管，预脱汽塔的中部设有热蒸汽入口，预脱汽塔的底部设有脱汽废水出口;蒸发器，设有蒸发器废水入口、浓缩液出口及第一蒸发器蒸汽出口，内设有蒸发器喷淋管，蒸发器喷淋管连通蒸发器废水入口，蒸发器废水入口通过废水泵及一废水管连通脱汽废水出口;冷凝器，具有第一有机蒸汽入口及第二有机蒸汽入口，内设有冷凝管，第一有机蒸汽入口通过一有机蒸汽管连通有机蒸汽出口，第二有机蒸汽入口通过一水蒸气管连通第一蒸发器蒸汽出口。本实用新型所述蒸发系统，能快速、完全地分离低沸点有机物。
权利要求书
1.一种分离废水中低沸点有机物的蒸发系统，其特征在于，包括：
预脱汽塔，所述预脱汽塔的顶部设有脱汽塔废水入口及有机蒸汽出口，所述预脱汽塔内设有连通所述废水入口的脱汽塔喷淋管，所述预脱汽塔的中部设有热蒸汽入口，所述预脱汽塔的底部设有脱汽废水出口;
蒸发器，所述蒸发器设有蒸发器废水入口、浓缩液出口及第一蒸发器蒸汽出口，所述蒸发器内设有蒸发器喷淋管，所述蒸发器喷淋管连通所述蒸发器废水入口，所述蒸发器废水入口通过废水泵及一废水管连通所述脱汽废水出口;
冷凝器，所述冷凝器具有第一有机蒸汽入口及第二有机蒸汽入口，所述冷凝器内设有冷凝管，所述第一有机蒸汽入口通过一有机蒸汽管连通所述有机蒸汽出口，所述第二有机蒸汽入口通过一水蒸气管连通所述第一蒸发器蒸汽出口。
2.根据权利要求1所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述浓缩液出口通过一浓缩液管连通至一结晶装置。
3.根据权利要求2所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述浓缩液管通过一浓缩液循环管连通所述蒸发器喷淋管。
4.根据权利要求1所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述蒸发系统还包括一压缩机，所述蒸发器还具有蒸发器蒸汽入口及第二蒸发器蒸汽出口，所述压缩机的入口连通所述第二蒸发器蒸汽出口，所述压缩机的出口连通所述蒸发器蒸汽入口。
5.根据权利要求4所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述第一蒸发器蒸汽出口设于所述蒸发器的侧面，所述第二蒸发器蒸汽出口设有所述蒸发器的顶部。
6.根据权利要求5所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述蒸发器内靠近所述第二蒸发器蒸汽出口设有除雾网。
7.根据权利要求1所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述废水管通过一废水循环管连通所述脱汽塔废水入口。
8.根据权利要求7所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述蒸发系统还包括一集水池，所述集水池通过一抽水泵及一抽水管连通所述废水循环管，以连通所述脱汽塔废水入口。
9.根据权利要求1所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述蒸发系统还包括一制冷装置，所述制冷装置具有循环水入口及冷水出口，所述冷凝器具有分别连通所述冷凝管两端的冷水进口及水出口，所述冷水进口连通所述冷水出口，所述水出口连通所述循环水入口。
10.根据权利要求9所述的分离废水中低沸点有机物的蒸发系统，其特征在于：所述冷水进口通过一冷水泵连通所述冷水出口。
说明书
分离废水中低沸点有机物的蒸发系统
技术领域
本实用新型涉及废水处理设备技术领域，具体涉及分离废水中低沸点有机物的蒸发系统。
背景技术
蒸发器是制冷四大件中很重要的一个部件，低温的冷凝"液"体通过蒸发器，与外界的空气进行热交换，"气"化吸热，达到制冷的效果。蒸发器主要由加热室和蒸发室两部分组成。加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化;蒸发室使气液两相完全分离。
在生活及医用等领域排出的废水中，有时含有多种机物，而每种有机物的沸点不同，因此需要进行多级蒸发，得到达到排放标准的废水。针对低沸点有机物，目前基本采用直接蒸发的方式，难以达到完全蒸发，因此很难达到排放标准。
实用新型内容
基于此，本实用新型提供一种能快速、完全地分离低沸点有机物的分离废水中低沸点有机物的蒸发系统。
为了实现本实用新型的目的，本实用新型采用以下技术方案：

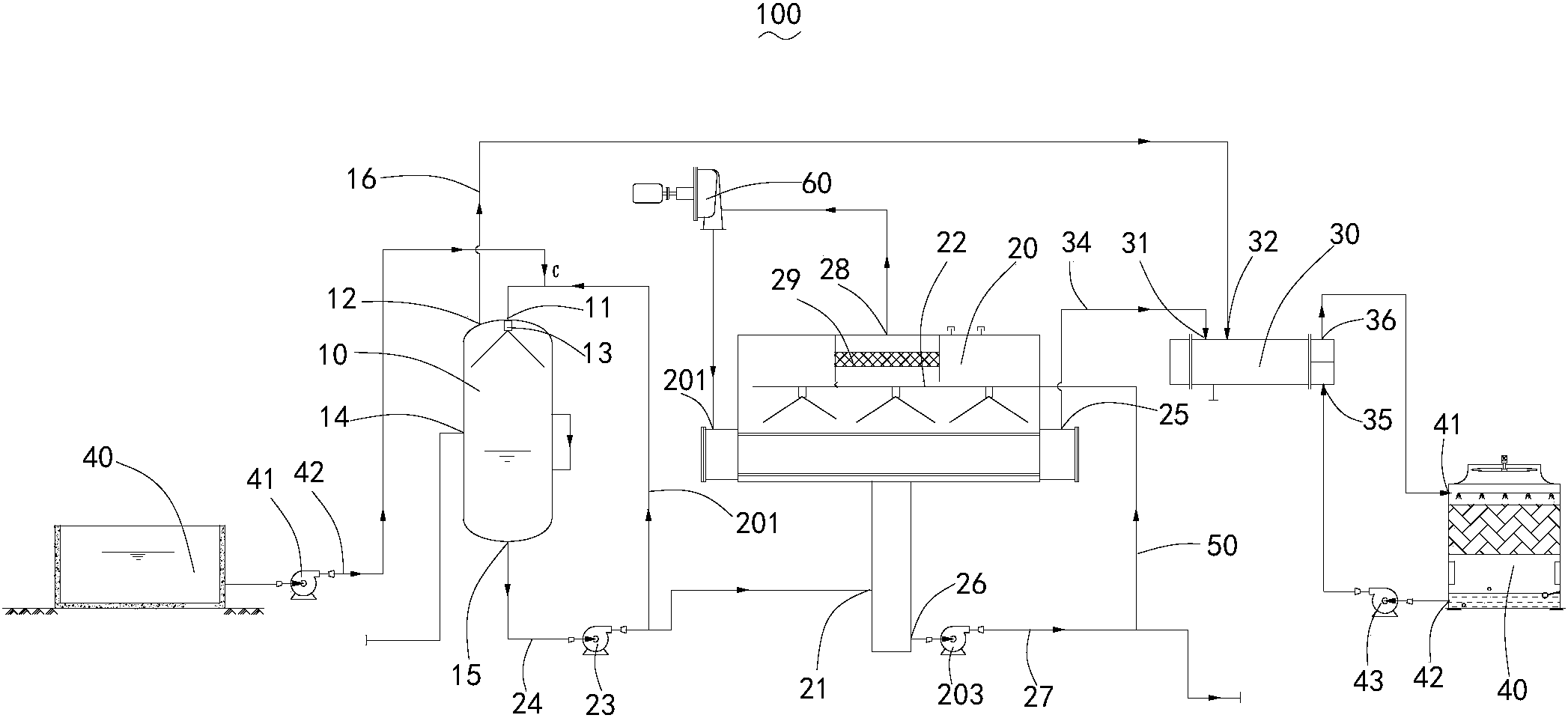

一种分离废水中低沸点有机物的蒸发系统，其包括：
预脱汽塔，所述预脱汽塔的顶部设有脱汽塔废水入口及有机蒸汽出口，所述预脱汽塔内设有连通所述废水入口的脱汽塔喷淋管，所述预脱汽塔的中部设有热蒸汽入口，所述预脱汽塔的底部设有脱汽废水出口;
蒸发器，所述蒸发器设有蒸发器废水入口、浓缩液出口及第一蒸发器蒸汽出口，所述蒸发器内设有蒸发器喷淋管，所述蒸发器喷淋管连通所述蒸发器废水入口，所述蒸发器废水入口通过废水泵及一废水管连通所述脱汽废水出口;
冷凝器，所述冷凝器具有第一有机蒸汽入口及第二有机蒸汽入口，所述冷凝器内设有冷凝管，所述第一有机蒸汽入口通过一有机蒸汽管连通所述有机蒸汽出口，所述第二有机蒸汽入口通过一水蒸气管连通所述第一蒸发器蒸汽出口。
上述的分离废水中低沸点有机物的蒸发系统，废水先通过预脱汽塔蒸出部分低沸点有机物，然后再通过蒸发器蒸出剩余的低沸点有机物，即可以蒸出废水中98%以上的低沸点有机物，使得废水达到排放标准。
其中一些实施例中，所述浓缩液出口通过一浓缩液管连通至一结晶装置。
其中一些实施例中，所述浓缩液管通过一浓缩液循环管连通所述蒸发器喷淋管。蒸发后的浓缩液再返回至蒸发器进行蒸发，提高蒸出有机物的比例，进一步地减少排出废水中的有机物含量。
其中一些实施例中，所述蒸发系统还包括一压缩机，所述蒸发器还具有蒸发器蒸汽入口及第二蒸发器蒸汽出口，所述压缩机的入口连通所述第二蒸发器蒸汽出口，所述压缩机的出口连通所述蒸发器蒸汽入口。该压缩机将蒸出的气体进行压缩后重新回到蒸发器再次进行蒸发，减少蒸汽中夹杂的其他物质，起到提纯有机物的效果。
其中一些实施例中，所述第一蒸发器蒸汽出口设于所述蒸发器的侧面，所述第二蒸发器蒸汽出口设有所述蒸发器的顶部。
其中一些实施例中，所述蒸发器内靠近所述第二蒸发器蒸汽出口设有除雾网。
其中一些实施例中，所述废水管通过一废水循环管连通所述脱汽塔废水入口。脱汽后的废水再返回至脱汽塔进行蒸发，提高蒸出有机物的比例，进一步地减少排出废水中的有机物含量。
其中一些实施例中，所述蒸发系统还包括一集水池，所述集水池通过一抽水泵及一抽水管连通所述废水循环管，以连通所述脱汽塔废水入口。
其中一些实施例中，所述蒸发系统还包括一制冷装置，所述制冷装置具有循环水入口及冷水出口，所述冷凝器具有分别连通所述冷凝管两端的冷水进口及水出口，所述冷水进口连通所述冷水出口，所述水出口连通所述循环水入口。上述结构可以循环利用冷却水，节约水资源。
其中一些实施例中，所述冷水进口通过一冷水泵连通所述冷水出口。
