申请日2018.01.15
公开(公告)日2018.10.02
IPC分类号C02F9/10; C02F103/38
摘要
本实用新型涉及纤维素生产领域，尤其是一种纤维素生产用污水处理装置，包括一预热器，物料经过预热器后与一降膜加热器的上管箱入口相连，在降膜加热器的下部物料出口通过管路与一降膜分离室相连，降膜分离室的上部蒸汽出口通过管路与一洗气塔的入口相连接设置，降膜分离室的下部出口通过管路与一强制循环加热器相连。它结构简单，设计合理，能够通过降低水的沸点，使污水沸腾产生蒸汽，然后通过对蒸汽进行过滤、洗涤后导入到冷凝装置中进行冷凝收集，使分离出来的水非常干净，对污水中留下的盐再进行结晶处理，烘干后可直接用于工业盐，极大地提高了工作效率，大大提高了盐水分离的效果，节约了生产成本，实现了污水的再利用，保护了环境。
权利要求书
1.一种纤维素生产用污水处理装置，其特征在于：包括一预热器，物料经过预热器后与一降膜加热器的上管箱入口相连，在降膜加热器的下部物料出口通过管路与一降膜分离室相连，降膜分离室的上部蒸汽出口通过管路与一洗气塔的入口相连接设置，降膜分离室的下部出口通过管路与一强制循环加热器相连，在强制循环加热器外部设有一真空泵，真空泵通过管路与强制循环加热器的壳程相连接设置，强制循环加热器内的介质管通过强制循环泵相循环连通设置，强制循环加热器的蒸汽出口通过管路与洗气塔的入口相连接设置，强制循环加热器的物料出口通过管路与一结晶器相连，结晶器通过管路与一稠厚器相连，稠厚器的物料出口通过管路与一离心机相连，离心机通过管路与一母液槽相连，母液槽通过管路经一母液泵与结晶器相连接设置，结晶器通过管路与洗气塔的入口相连，所述洗气塔的气体出口通过管路与一压缩机相连，压缩机的出口通过管路分别与降膜加热器的壳程、强制循环加热器的壳程相连接设置，强制循环加热器的壳程通过管路与一冷凝水罐相连，冷凝水罐通过管路与所述预热器相连接设置;预热器、降膜加热器、降膜分离室、强制循环加热器、结晶器、稠厚器、离心机、真空泵分别与一控制室内的控制系统相连接设置。
2.根据权利要求1所述的一种纤维素生产用污水处理装置，其特征在于：在降膜加热器上管箱的顶部设有一液体分布圆盘，在圆盘上设有若干与降膜加热器内换热管相对应的通孔。
说明书
一种纤维素生产用污水处理装置
技术领域：
本实用新型涉及纤维素生产领域，尤其是一种纤维素生产用污水处理装置。
背景技术：
目前，在生产纤维素的过程中，物料经过反应釜的反应后，然后进入中和釜进行中和反应，然后再对物料进行过滤，过滤出来的污水会进行处理，现有技术中，对污水的处理大多采用多效蒸发的方法对污水中的盐水进行分离，但是在实际生产中，采用多效蒸发存在很多问题，随着效数的增加，传热的温度差损失增大，使得蒸发器的生产强度大大下降，大大降低工作效率，导致分离效果差，分离出来的蒸汽并不干净，并且设备费用成倍增加，大大增加了生产成本。
实用新型内容：
本实用新型提供了一种纤维素生产用污水处理装置，它结构简单，设计合理，能够通过降低水的沸点，使污水沸腾产生蒸汽，然后通过对蒸汽进行过滤、洗涤后导入到冷凝装置中进行冷凝收集，使分离出来的水非常干净，对污水中留下的盐再进行结晶处理，烘干后可直接用于工业盐，整个装置极大地提高了工作效率，而且大大提高了盐水分离的效果，不仅节约了生产成本，而且真正实现了污水的再利用，保护了环境，解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：

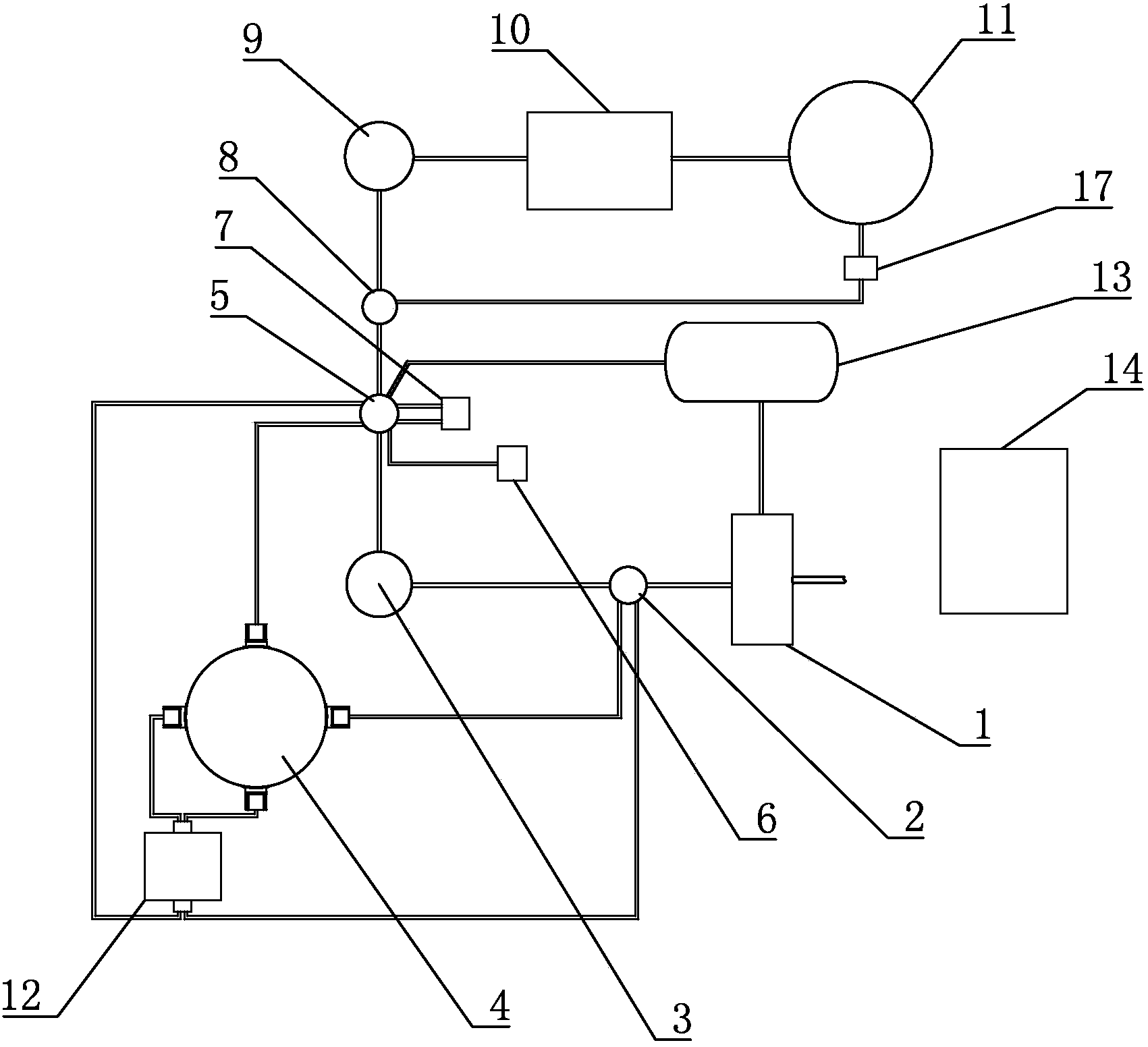

一种纤维素生产用污水处理装置，包括一预热器，物料经过预热器后与一降膜加热器的上管箱入口相连，在降膜加热器的下部物料出口通过管路与一降膜分离室相连，降膜分离室的上部蒸汽出口通过管路与一洗气塔的入口相连接设置，降膜分离室的下部出口通过管路与一强制循环加热器相连，在强制循环加热器外部设有一真空泵，真空泵通过管路与强制循环加热器的壳程相连接设置，强制循环加热器内的介质管通过强制循环泵相循环连通设置，强制循环加热器的蒸汽出口通过管路与洗气塔的入口相连接设置，强制循环加热器的物料出口通过管路与一结晶器相连，结晶器通过管路与一稠厚器相连，稠厚器的物料出口通过管路与一离心机相连，离心机通过管路与一母液槽相连，母液槽通过管路经一母液泵与结晶器相连接设置，结晶器通过管路与洗气塔的入口相连，所述洗气塔的气体出口通过管路与一压缩机相连，压缩机的出口通过管路分别与降膜加热器的壳程、强制循环加热器的壳程相连接设置，强制循环加热器的壳程通过管路与一冷凝水罐相连，冷凝水罐通过管路与所述预热器相连接设置;预热器、降膜加热器、降膜分离室、强制循环加热器、结晶器、稠厚器、离心机、真空泵分别与一控制室内的控制系统相连接设置。
优选的，在降膜加热器上管箱的顶部设有一液体分布圆盘，在圆盘上设有若干与降膜加热器内换热管相对应的通孔。
本实用新型采用上述结构的有益效果是，结构简单，设计合理，能够通过降低水的沸点，使污水沸腾产生蒸汽，然后通过对蒸汽进行过滤、洗涤后导入到冷凝装置中进行冷凝收集，使分离出来的水非常干净，对污水中留下的盐再进行结晶处理，烘干后可直接用于工业盐，整个装置极大地提高了工作效率，而且大大提高了盐水分离的效果，不仅节约了生产成本，而且真正实现了污水的再利用，保护了环境。
