申请日2018.01.15
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于稀释循环再利用的水电站施工污水节能处理装置，包括进水机构、连接在进水机构出水端的稀释处理机构以及连接在稀释处理机构排水端的循环机构，进水机构内部设置有过滤机构，进水机构包括进水筒，进水筒顶端安装有进水斗，进水斗顶端连接有空心环形座，进水筒侧面安装有沉淀筒，沉淀筒顶端连接有抽水箱，稀释处理机构包括连接在抽水箱侧面的净化筒，净化筒侧面顶端安装有定位座，定位座侧面连接有曝气机，净化筒侧面连接有稀释筒，稀释筒内部设置有搅拌组件，通过过滤机构和稀释处理机构的多级处理方式对水进行多级净化处理，有效去除水中的杂质，同时通过循环机构进行回收利用和循环处理，提高水的利用率。
权利要求书

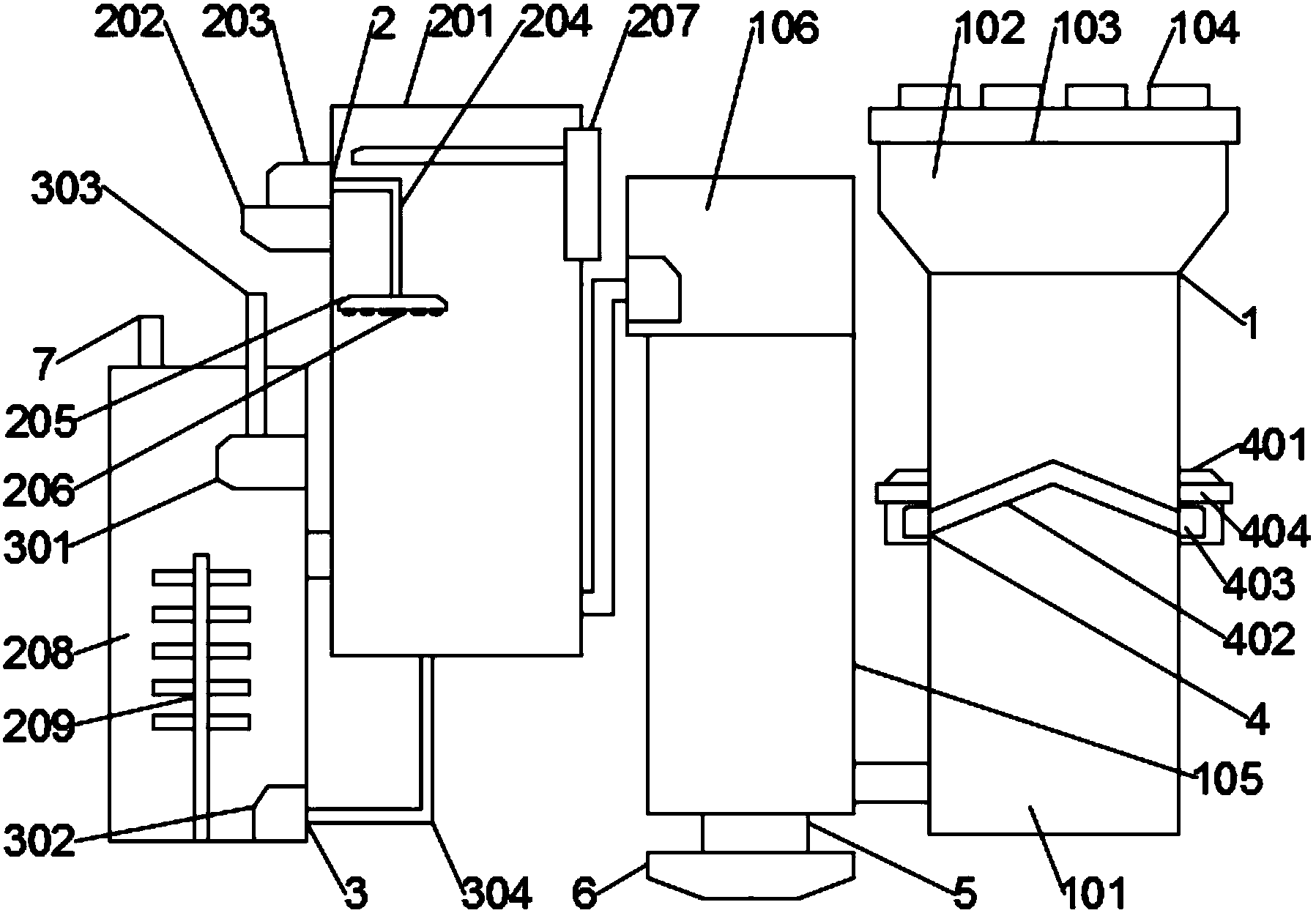

1.一种基于稀释循环再利用的水电站施工污水节能处理装置，其特征在于：包括进水机构(1)、连接在进水机构(1)出水端的稀释处理机构(2)以及连接在稀释处理机构(2)排水端的循环机构(3)，所述进水机构(1)内部设置有过滤机构(4);
所述进水机构(1)包括进水筒(101)，所述进水筒(101)顶端安装有进水斗(102)，所述进水斗(102)顶端连接有空心环形座(103)，所述空心环形座(103)顶端安装有若干个进水头(104)，所述进水筒(101)侧面安装有沉淀筒(105)，所述沉淀筒(105)顶端连接有抽水箱(106)，所述稀释处理机构(2)包括连接在抽水箱(106)侧面的净化筒(201)，所述净化筒(201)侧面顶端安装有定位座(202)，所述定位座(202)侧面连接有曝气机(203)，所述曝气机(203)侧面连接有排气管(204)，所述排气管(204)末端连接有扩容盘(205)，所述扩容盘(205)表面设置有若干个排气座(206)，且净化筒(201)顶端安装有刮料架(207)，所述净化筒(201)侧面连接有稀释筒(208)，所述稀释筒(208)内部设置有搅拌组件(209)。
2.根据权利要求1所述的一种基于稀释循环再利用的水电站施工污水节能处理装置，其特征在于：所述循环机构(3)包括连接在稀释筒(208)内部顶端的回收泵(301)和稀释筒(208)内壁底端的回流泵(302)，所述回收泵(301)通过连接回收管(303)排水，所述回流泵(302)排水端连接有回流管(304)，所述回流管(304)末端与净化筒(201)连接。
3.根据权利要求1所述的一种基于稀释循环再利用的水电站施工污水节能处理装置，其特征在于：所述过滤机构(4)包括连接在进水筒(101)内部侧面的阻挡架(401)，所述阻挡架(401)之间连接有金属网(402)，所述阻挡架(401)侧面安装有振动座(403)，且阻挡架(401)侧面连接有排污管(404)。
4.根据权利要求1所述的一种基于稀释循环再利用的水电站施工污水节能处理装置，其特征在于：所述沉淀筒(105)底端连接有排渣管(5)，所述排渣管(5)底端连接有接渣斗(6)，且稀释筒(208)表面安装有稀释水管(7)。
说明书
一种基于稀释循环再利用的水电站施工污水节能处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种基于稀释循环再利用的水电站施工污水节能处理装置。
背景技术
水电站是能将水能转换为电能的综合工程设施，一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能，再经升压变压器、开关站和输电线路输入电网。
水电站是将水能转换为电能的综合工程设施，又称水电厂，它包括为利用水能生产电能而兴建的一系列水电站建筑物及装设的各种水电站设备。有些水电站除发电所需的建筑物外，还常有为防洪、灌溉、航运、过木、过鱼等综合利用目的服务的其他建筑物。这些建筑物的综合体称水电站枢纽或水利枢纽。
水的落差在重力作用下形成动能，从河流或水库等高位水源处向低位处引水，利用水的压力或者流速冲击水轮机，使之旋转，从而将水能转化为机械能，然后再由水轮机带动发电机旋转，切割磁力线产生交流电。而低位水通过吸收阳光进行水循环分布在地球各处，从而回复高位水源。
由于水电站在建筑施工的时候会产生大量的污水，需要对污水进行处理。
但是，现有的水电站施工污水处理时主要存在以下缺陷：
(1)传统的处理方式都是采用简单过滤的方式对水进行处理，但是往往无法彻底去除水中杂质，无法回收利用，造成水资源的浪费;
(2)同时，一般的处理装置在对水进行处理的时候，都是通过一次直接处理，水中杂质残留情况严重。
发明内容
为了克服现有技术方案的不足,本实用新型提供一种基于稀释循环再利用的水电站施工污水节能处理装置，通过过滤机构和稀释处理机构的多级处理方式对水进行多级净化处理，有效去除水中的杂质，同时通过循环机构进行回收利用和多级循环处理，大大提高水的利用率，能有效的解决背景技术提出的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种基于稀释循环再利用的水电站施工污水节能处理装置，包括进水机构、连接在进水机构出水端的稀释处理机构以及连接在稀释处理机构排水端的循环机构，所述进水机构内部设置有过滤机构;
所述进水机构包括进水筒，所述进水筒顶端安装有进水斗，所述进水斗顶端连接有空心环形座，所述空心环形座顶端安装有若干个进水头，所述进水筒侧面安装有沉淀筒，所述沉淀筒顶端连接有抽水箱，所述稀释处理机构包括连接在抽水箱侧面的净化筒，所述净化筒侧面顶端安装有定位座，所述定位座侧面连接有曝气机，所述曝气机侧面连接有排气管，所述排气管末端连接有扩容盘，所述扩容盘表面设置有若干个排气座，且净化筒顶端安装有刮料架，所述净化筒侧面连接有稀释筒，所述稀释筒内部设置有搅拌组件。
进一步地，所述循环机构包括连接在稀释筒内部顶端的回收泵和稀释筒内壁底端的回流泵，所述回收泵通过连接回收管排水，所述回流泵排水端连接有回流管，所述回流管末端与净化筒连接。
进一步地，所述过滤机构包括连接在进水筒内部侧面的阻挡架，所述阻挡架之间连接有金属网，所述阻挡架侧面安装有振动座，且阻挡架侧面连接有排污管。
进一步地，所述沉淀筒底端连接有排渣管，所述排渣管底端连接有接渣斗，且稀释筒表面安装有稀释水管。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型采用过滤机构对进水机构内部进入的污水进行初级处理，同时利用稀释处理机构对处理后的水进行分步净化处理，利用组合式的处理方式对污水进行净化处理，从而避免水资源浪费，有利于环境保护;
(2)本实用新型采用循环机构对处理后的水进行回收利用，也对未完全处理的水进行回收循环处理，有效减少了处理后的水中的杂质残留，提高了水电站施工污水的处理效果和利用效率。
