申请日2018.01.15
公开(公告)日2018.11.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种硬水处理装置，包括底座，所述底座的内部设置有缓冲架，所述底座的顶部固定连接有三个缓冲块，且每两个缓冲块之间均设置有缓冲弹簧，所述缓冲块的顶部固定连接有装置壳体，所述装置壳体的内部设置有隔板，所述隔板的下方为软化室，所述隔板的上方为再生室，所述隔板的内部设置有导流管，所述导流管的顶部连通再生室，且导流管的顶部贯穿隔板并延伸至软化室内部，所述再生室的左侧设置有液位显示器，所述液位显示器的左侧设置有刻度尺。该硬水处理装置，通过再生室和软化室的设置，达到良好的硬水软化处理，通过活性炭管、纳滤膜管以及反渗透膜管能有效的拦截水中的杂质和钙镁离子，从而从根本上降低水的硬度。
权利要求书

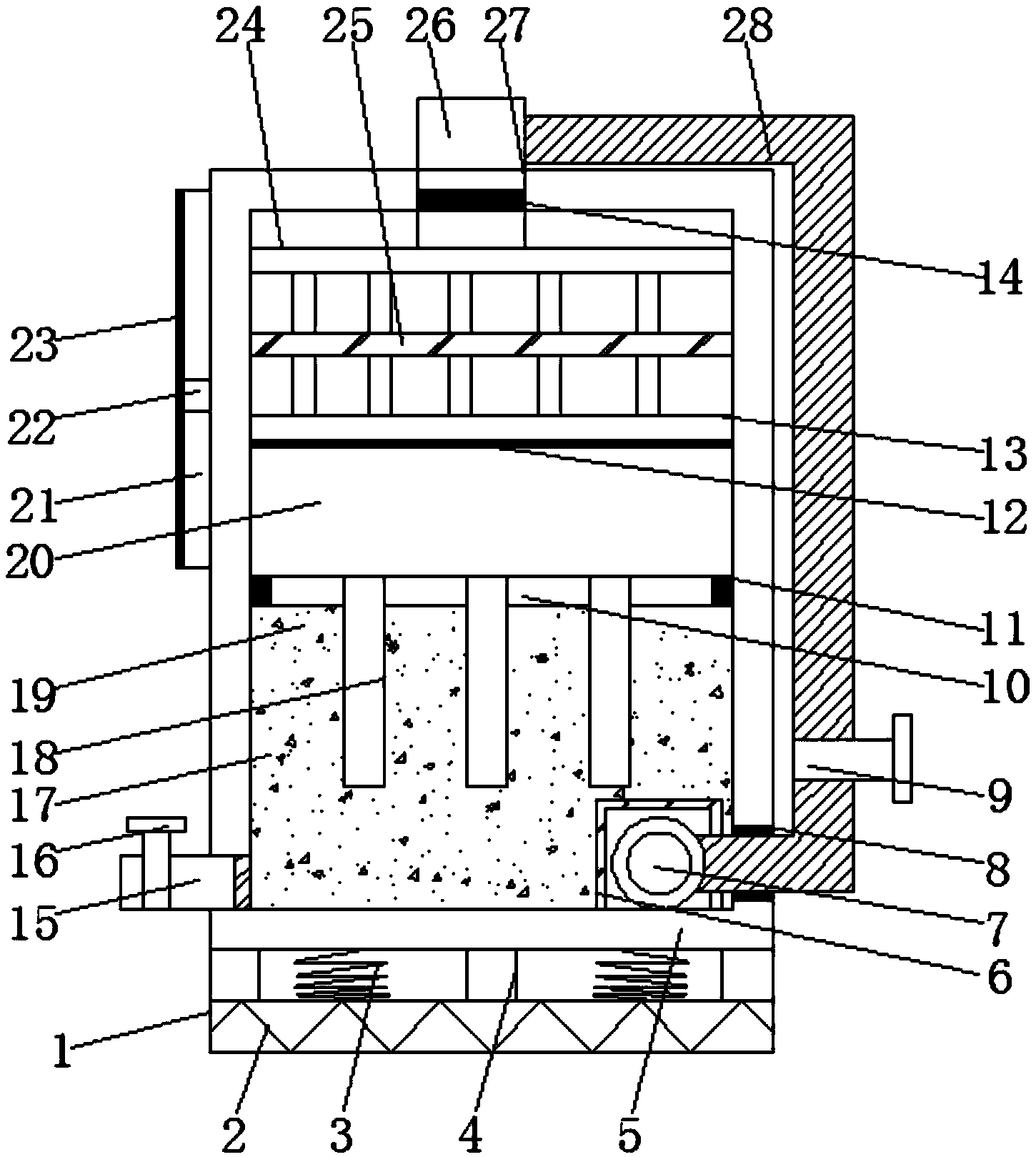

1.一种硬水处理装置，包括底座(1)，其特征在于：所述底座(1)的内部设置有缓冲架(2)，所述底座(1)的顶部固定连接有三个缓冲块(4)，且每两个缓冲块(4)之间均设置有缓冲弹簧(3)，所述缓冲块(4)的顶部固定连接有装置壳体(5)，所述装置壳体(5)的内部设置有隔板(10)，所述隔板(10)的下方为软化室(17)，所述隔板(10)的上方为再生室(20)，所述隔板(10)的内部设置有导流管(18)，所述导流管(18)的顶部连通再生室(20)，且导流管(18)的顶部贯穿隔板(10)并延伸至软化室(17)内部;
所述再生室(20)的左侧设置有液位显示器(21)，所述液位显示器(21)的左侧设置有刻度尺(23)，所述再生室(20)的顶部开设有进水口(27)，所述进水口(27)的顶部连通有进水管(26)，所述进水口(27)的底部通过导管连通有活性炭管(24)，所述活性炭管(24)的底部通过导管连通有纳滤膜管(25)，所述纳滤膜管(25)的底部通过导管连通有反渗透膜管(13)，所述反渗透膜管(13)的底部开设有出水槽(12);
所述软化室(17)左侧的底部连通有出水管(15)，所述软化室(17)的内部设置有树脂层(19)，所述软化室(17)的底部设置有循环水泵(7)，所述循环水泵(7)右侧的出水口套接有循环管(28)，所述循环管(28)远离循环水泵(7)的一端贯穿装置壳体(5)并连通有进水管(26)，且循环管(28)的外部设置有调节阀(9)。
2.根据权利要求1所述的一种硬水处理装置，其特征在于：所述隔板(10)的两端均设置有密封垫(11)。
3.根据权利要求1所述的一种硬水处理装置，其特征在于：所述循环管(28)贯穿装置壳体(5)位置的外侧设置有密封圈(8)。
4.根据权利要求1所述的一种硬水处理装置，其特征在于：所述循环水泵(7)的外侧设置有过滤罩(6)。
5.根据权利要求1所述的一种硬水处理装置，其特征在于：所述进水口(27)的内部设置有过滤网(14)。
6.根据权利要求1所述的一种硬水处理装置，其特征在于：所述液位显示器(21)的内部设置有液位显示块(22)。
7.根据权利要求1所述的一种硬水处理装置，其特征在于：出水管(15)的外部设置有止水阀(16)。
说明书
一种硬水处理装置
技术领域
本实用新型涉及水处理技术领域，具体为一种硬水处理装置。
背景技术
硬水(Hard Water)，是指含有较多可溶性钙镁化合物的水。硬水并不对健康造成直接危害，但是会给生活带来很多麻烦，比如用水器具上结水垢、肥皂和清洁剂的洗涤效率减低等，当水在大气中凝聚时，它与空气中的二氧化碳反应，形成了叫做碳酸的弱酸。该酸最终随雨落到地上，然后流过土壤上部到达岩石层，碳酸溶解了石灰(碳酸钙和碳酸镁)，中和，并同时变硬。一些地区的溶洞和溶洞附近的硬水就是这样形成的。硬水有暂时性及永久性之分，暂时硬水通常关系到钙和镁的碳酸盐和碳酸氢盐，这类结晶可长期存在水中，直到气压或温度出现变化，使水份变成超饱和，造成沉淀物，附在热表面或粗糙表面上，例如管道和热交换器内，即形成硬水垢;永久性硬水主要关系到硫酸钙及硫酸镁，是不会受到热和气压变化影响，但如水份被蒸发，依然会留下并形成硬水垢。
对于人来说，水是仅次于氧气的重要物质，当人们长期饮用高硬度的生活用水时，会引起心血管、神经、泌尿和造血等系统的病变，危害人们的身体健康，且长期使用高硬度的生活用水洗漱，会伤害皮肤并加快皮肤的衰老。为此，我们提出一种硬水处理装置。
实用新型内容
本实用新型的目的在于提供一种硬水处理装置，以解决上述背景技术中提出对于人来说，水是仅次于氧气的重要物质，当人们长期饮用高硬度的生活用水时，会引起心血管、神经、泌尿和造血等系统的病变，危害人们的身体健康，且长期使用高硬度的生活用水洗漱，会伤害皮肤并加快皮肤的衰老的问题。
为实现上述目的，本实用新型提供如下技术方案：一种硬水处理装置，包括底座，所述底座的内部设置有缓冲架，所述底座的顶部固定连接有三个缓冲块，且每两个缓冲块之间均设置有缓冲弹簧，所述缓冲块的顶部固定连接有装置壳体，所述装置壳体的内部设置有隔板，所述隔板的下方为软化室，所述隔板的上方为再生室，所述隔板的内部设置有导流管，所述导流管的顶部连通再生室，且导流管的顶部贯穿隔板并延伸至软化室内部。
所述再生室的左侧设置有液位显示器，所述液位显示器的左侧设置有刻度尺，所述再生室的顶部开设有进水口，所述进水口的顶部连通有进水管，所述进水口的底部通过导管连通有活性炭管，所述活性炭管的底部通过导管连通有纳滤膜管，所述纳滤膜管的底部通过导管连通有反渗透膜管，所述反渗透膜管的底部开设有出水槽。
所述软化室左侧的底部连通有出水管，所述软化室的内部设置有树脂层，所述软化室的底部设置有循环水泵，所述循环水泵右侧的出水口套接有循环管，所述循环管远离循环水泵的一端贯穿装置壳体并连通有进水管，且循环管的外部设置有调节阀。
优选的，所述隔板的两端均设置有密封垫。
优选的，所述循环管贯穿装置壳体位置的外侧设置有密封圈。
优选的，所述循环水泵的外侧设置有过滤罩。
优选的，所述进水口的内部设置有过滤网。
优选的，所述液位显示器的内部设置有液位显示块。
优选的，所述出水管的外部设置有止水阀。
与现有技术相比，本实用新型的有益效果是：该硬水处理装置，通过再生室和软化室的设置，达到良好的硬水软化处理，通过活性炭管、纳滤膜管以及反渗透膜管能有效的拦截水中的杂质和钙镁离子，从而从根本上降低水的硬度，再生室中的水再通过导流管进入软化室中，水通过树脂层进入出水管，得到软水，通过循环水泵和循环管的配合，使水得到循环过滤，使得到软水效率提高，保证了人们心血管、神经、泌尿和造血等系统的健康，且延缓了皮肤的衰老，通过缓冲架、缓冲弹簧以及缓冲块的配合，防止了装置在搬运过程中因底部受到撞击而损坏的情况发生，延长了装置的使用寿命。
