申请日2017.12.11
公开(公告)日2018.07.27
IPC分类号C02F1/24; C02F1/42; C02F101/38; C02F101/10
摘要
本实用新型公开了一种用于面板厂TMAH废水预处理中的气浮装置，包括装置本体、底板、第一支撑杆、无机盐去除箱、阳离子交换柱、阴离子交换柱、气浮箱、处理水收集箱和杂质收集箱，所述装置本体底端设置有底板，所述底板一端上方设置有第一支撑杆，所述第一支撑杆上方设置有无机盐去除箱，所述无机盐去除箱内部一侧设置有阳离子交换柱，所述无机盐去除箱内部另一侧设置有阴离子交换柱，所述底板中部上方设置有气浮箱，所述底板另一端上方设置有处理水收集箱，所述处理水收集箱上方设置有杂质收集箱，设置有阳离子交换柱和阴离子交换柱，可以去除废水中的无机盐，延缓气泡的破裂和合并，提高气浮的效果。
权利要求书

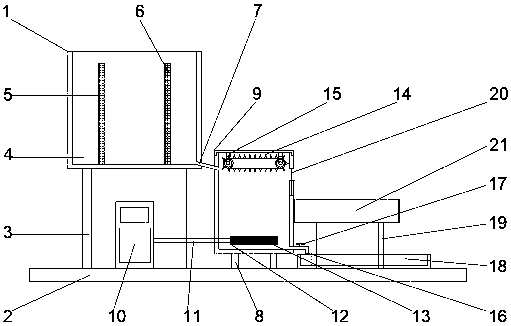

1.一种用于面板厂TMAH废水预处理中的气浮装置，包括装置本体(1)、底板(2)、第一支撑杆(3)、无机盐去除箱(4)、阳离子交换柱(5)、阴离子交换柱(6)、第一出水口(7)、第二支撑杆(8)、气浮箱(9)、二氧化碳制造机(10)、传输管道(11)、气浮管(12)、气浮孔(13)、传输带刮刀(14)、升降杆(15)、第二出水口(16)、阀门(17)、处理水收集箱(18)、第三支撑杆(19)、升降板(20)和杂质收集箱(21)，其特征在于：所述装置本体(1)底端设置有底板(2)，所述底板(2)一端上方设置有第一支撑杆(3)，所述第一支撑杆(3)上方设置有无机盐去除箱(4)，所述无机盐去除箱(4)内部一侧设置有阳离子交换柱(5)，所述无机盐去除箱(4)内部另一侧设置有阴离子交换柱(6)，所述无机盐去除箱(4)一侧底端设置有第一出水口(7)，所述底板(2)中部上方设置有第二支撑杆(8)，所述第二支撑杆(8)上方设置有气浮箱(9)，所述无机盐去除箱(4)下方设置有二氧化碳制造机(10)，所述二氧化碳制造机(10)一侧设置有传输管道(11)，所述传输管道(11)一端设置有气浮管(12)，所述气浮管(12)表面设置有气浮孔(13)，所述气浮箱(9)内部顶端设置有升降杆(15)，所述升降杆(15)下方设置有传输带刮刀(14)，所述气浮箱(9)一侧上方设置有升降板(20)，所述气浮箱(9)一侧底端设置有第二出水口(16)，所述第二出水口(16)上方设置有阀门(17)，所述底板(2)另一端上方设置有处理水收集箱(18)，所述底板(2)另一侧上方设置有第三支撑杆(19)，所述第三支撑杆(19)上方设置有杂质收集箱(21)。
2.根据权利要求1所述的一种用于面板厂TMAH废水预处理中的气浮装置，其特征在于：所述二氧化碳制造机(10)与电源电性连接。
3.根据权利要求1所述的一种用于面板厂TMAH废水 预处理中的气浮装置，其特征在于：所述底板(2)、第一支撑杆(3)、无机盐去除箱(4)、第二支撑杆(8)、气浮箱(9)、第三支撑杆(19)、杂质收集箱(21)和处理水收集箱(18)均为一种钢铁材质的构件。
4.根据权利要求1所述的一种用于面板厂TMAH废水预处理中的气浮装置，其特征在于：所述升降板(20)一端设置有把手，所述升降板(20)下方设置有滑槽。
5.根据权利要求1所述的一种用于面板厂TMAH废水预处理中的气浮装置，其特征在于：所述气浮箱(9)内壁为一种玻璃材质的构件。
说明书
一种用于面板厂TMAH废水预处理中的气浮装置
技术领域
本实用新型涉及废水处理气浮装置技术领域，具体为一种用于面板厂TMAH废水预处理中的气浮装置。
背景技术
TMAH是一种化学物质，是四甲基氢氧化铵的缩写，TMAH的物理性质是无色结晶，极易吸潮，有一定的氨气味，具有强碱性，在空气中能迅速吸收二氧化碳，形成碳酸盐为有机强碱，具有较强的腐蚀性，气浮装置是将空气以微小气泡形式通入水中，使微小气泡与水中悬浮的颗粒粘附，形成水-气-颗粒三相混合体系，颗粒粘附上气泡后，密度小于水即上浮水面，形成浮渣层，从水中分离出去，气泡直径越小，数量越多，气浮的效果越好，水中的无机盐类会加速气泡的破裂和合并，降低气浮效果，投加混凝剂会促进悬浮物凝聚，使其黏附在气泡而上浮;可加入浮选剂使亲水性颗粒表面转化为疏水性物质而黏附在气泡上，随气泡上浮，所以，人们急需一种新型的TMAH废水预处理气浮装置来解决上述问题。
实用新型内容
本实用新型提供一种用于面板厂TMAH废水预处理中的气浮装置，可以有效解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于面板厂TMAH废水预处理中的气浮装置，包括装置本体、底板、第一支撑杆、无机盐去除箱、阳离子交换柱、阴离子交换柱、第一出水口、第二支撑杆、气浮箱、二氧化碳制造机、传输管道、气浮管、气浮孔、传输带刮刀、升降杆、第二出水口、阀门、处理水收集箱、第三支撑杆、升降板和杂质收集箱，所述装置本体底端设置有底板，所述底板一端上方设置有第一支撑杆，所述第一支撑杆上方设置有无机盐去除箱，所述无机盐去除箱内部一侧设置有阳离子交换柱，所述无机盐去除箱内部另一侧设置有阴离子交换柱，所述无机盐去除箱一侧底端设置有第一出水口，所述底板中部上方设置有第二支撑杆，所述第二支撑杆上方设置有气浮箱，所述无机盐去除箱下方设置有二氧化碳制造机，所述二氧化碳制造机一侧设置有传输管道，所述传输管道一端设置有气浮管，所述气浮管表面设置有气浮孔，所述气浮箱内部顶端设置有升降杆，所述升降杆下方设置有传输带刮刀，所述气浮箱一侧上方设置有升降板，所述气浮箱一侧底端设置有第二出水口，所述第二出水口上方设置有阀门，所述底板另一端上方设置有处理水收集箱，所述底板另一侧上方设置有第三支撑杆，所述第三支撑杆上方设置有杂质收集箱。
优选的，所述二氧化碳制造机与电源电性连接。
优选的，所述底板、第一支撑杆、无机盐去除箱、第二支撑杆、气浮箱、第三支撑杆、杂质收集箱和处理水收集箱均为一种钢铁材质的构件。
优选的，所述升降板一端设置有把手，所述升降板下方设置有滑槽。
优选的，所述气浮箱内壁为一种玻璃材质的构件。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置有阳离子交换柱和阴离子交换柱，可以有效的去除废水中的无机盐，防止水中的无机盐加速气泡的破裂和合并，提高气浮的效果，设置有二氧化碳制造机，可以有效的和废水中的TMAH融合，将TMAH带至废水表面，被传输带刮刀刮向杂质收集箱，设置有升降板，可以根据气浮箱中废水水位的高低来调节升降板的高低，提供一个更合理的排水高度，设置有升降杆，可以升降传输带刮刀，来适应不同的废水水位，提高废水预处理的效率。
