申请日2018.01.15
公开(公告)日2018.12.07
IPC分类号F16M11/04; F16M11/22; F16M11/18
摘要
本实用新型公开了污水排放监控用办公室监视器，包括保护箱，所述保护箱内壁底部的右侧固定连接有电机，所述电机的输出端固定连接有第一锥形齿轮，所述第一锥形齿轮的左侧啮合有第二锥形齿轮，所述第二锥形齿轮的内腔套设有转轴，所述转轴的表面套设有轴承。本实用新型通过设置保护箱、支撑柱、支撑杆、监视器本体、连接板、滑块、传动杆、连接杆、套板、滑柱、转盘、传动框、固定杆、挡板、电机、第一锥形齿轮、第二锥形齿轮、转轴和轴承的配合使用，解决了现有的监视器在使用时，由于监视器图像容易使观察者遭受眼花，导致现有的监视器在使用时不具备可调节角度的问题，方便了使用者的使用，提高了监视器的实用性。
权利要求书

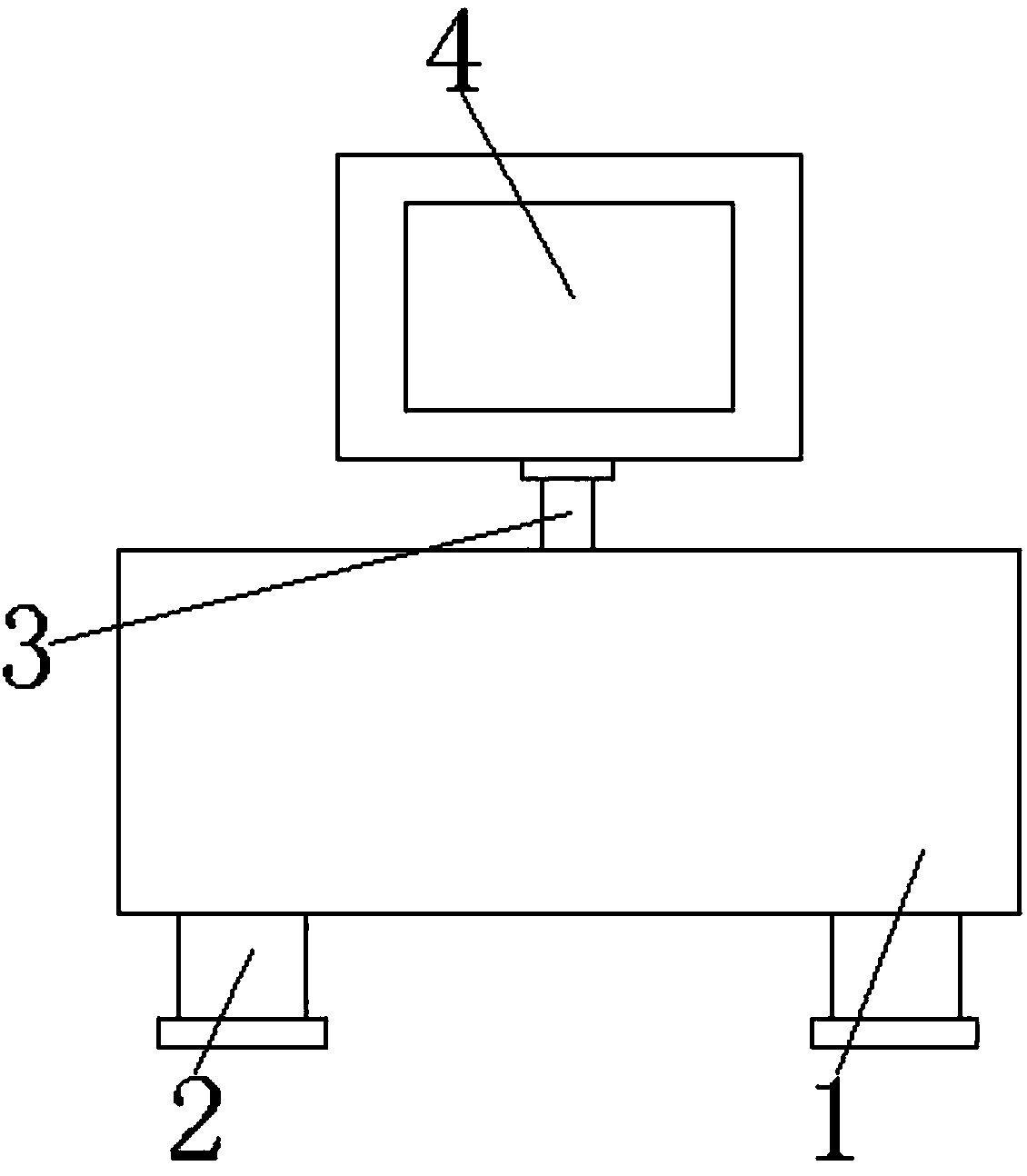

1.污水排放监控用办公室监视器，包括保护箱(1)，其特征在于：所述保护箱(1)内壁底部的右侧固定连接有电机(15)，所述电机(15)的输出端固定连接有第一锥形齿轮(16)，所述第一锥形齿轮(16)的左侧啮合有第二锥形齿轮(17)，所述第二锥形齿轮(17)的内腔套设有转轴(18)，所述转轴(18)的表面套设有轴承(19)，所述轴承(19)的底部固定连接有挡板(14)，所述挡板(14)的底部与保护箱(1)的内壁固定连接，所述转轴(18)的左侧固定连接有转盘(11)，所述转盘(11)表面的左侧固定连接有固定杆(13)，所述固定杆(13)的表面套设有传动框(12)，所述传动框(12)的内壁与固定杆(13)的表面滑动连接，所述传动框(12)的顶部固定连接有连接杆(8)，所述连接杆(8)的顶部固定连接有套板(9)，所述套板(9)内腔的两侧均套设有滑柱(10)，所述滑柱(10)的顶部和底部均与保护箱(1)的内壁固定连接，所述套板(9)的顶部固定连接有传动杆(7)，所述传动杆(7)的顶部贯穿至保护箱(1)的顶部并固定连接有滑块(6)，所述滑块(6)的前侧套设有连接板(5)，所述连接板(5)的内壁与滑块(6)的表面滑动连接，所述连接板(5)的左侧固定连接有监视器本体(4)，所述监视器本体(4)的底部活动连接有支撑杆(3)，所述支撑杆(3)的底部与保护箱(1)的顶部固定连接。
2.根据权利要求1所述的污水排放监控用办公室监视器，其特征在于：所述保护箱(1)底部的两侧均固定连接有支撑柱(2)，所述支撑柱(2)的底部固定连接有防滑套，且防滑套的表面设置有防滑纹。
3.根据权利要求1所述的污水排放监控用办公室监视器，其特征在于：所述电机(15)的底部与保护箱(1)内壁底部的连接处通过固定螺栓固定连接，所述转轴(18)的右侧与保护箱(1)内壁右侧的连接处通过活动底座活动连接。
4.根据权利要求1所述的污水排放监控用办公室监视器，其特征在于：所述保护箱(1)的顶部开设有与传动杆(7)配合使用的通口。
说明书
污水排放监控用办公室监视器
技术领域
本实用新型涉及监视器技术领域，具体为污水排放监控用办公室监视器。
背景技术
监视器是闭路监控系统的重要组成部分，是监控系统的显示部分，是监控系统的终端设备，充当着监控人员的“眼睛”，同时也为事后调查起到关键性作用，监视器作为闭路监控系统的显示终端，是除了摄像头外监控系统中不可或缺的一环，长期以来监视器主要应用在金融、珠宝店、医院、地铁、火车站、飞机场、展览会所、商业写字楼、休闲娱乐场所等等，负责安防方面的工作，由于技术的发展，闭路监控系统整套成本得到了很好的调整，越来越多的小企业也具备价格承受能力，开始建立自己的监控系统实现安防或其他监控需求。
随着社会的进步和科学的发展，监视器广泛运用日常生活，现有的监视器在使用时，由于监视器图像容易使观察者遭受眼花，导致现有的监视器在使用时不具备可调节角度的功能，不方便使用者的使用，降低了监视器的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了污水排放监控用办公室监视器，具备可调节角度的等优点，解决了现有污水排放监控用办公室监视器在使用时不具备可调节角度的问题。
(二)技术方案
为实现上述可调节角度的目的，本实用新型提供如下技术方案：污水排放监控用办公室监视器，包括保护箱，所述保护箱内壁底部的右侧固定连接有电机，所述电机的输出端固定连接有第一锥形齿轮，所述第一锥形齿轮的左侧啮合有第二锥形齿轮，所述第二锥形齿轮的内腔套设有转轴，所述转轴的表面套设有轴承，所述轴承的底部固定连接有挡板，所述挡板的底部与保护箱的内壁固定连接，所述转轴的左侧固定连接有转盘，所述转盘表面的左侧固定连接有固定杆，所述固定杆的表面套设有传动框，所述传动框的内壁与固定杆的表面滑动连接，所述传动框的顶部固定连接有连接杆，所述连接杆的顶部固定连接有套板，所述套板内腔的两侧均套设有滑柱，所述滑柱的顶部和底部均与保护箱的内壁固定连接，所述套板的顶部固定连接有传动杆，所述传动杆的顶部贯穿至保护箱的顶部并固定连接有滑块，所述滑块的前侧套设有连接板，所述连接板的内壁与滑块的表面滑动连接，所述连接板的左侧固定连接有监视器本体，所述监视器本体的底部活动连接有支撑杆，所述支撑杆的底部与保护箱的顶部固定连接。
优选的，所述保护箱底部的两侧均固定连接有支撑柱，所述支撑柱的底部固定连接有防滑套，且防滑套的表面设置有防滑纹。
优选的，所述电机的底部与保护箱内壁底部的连接处通过固定螺栓固定连接，所述转轴的右侧与保护箱内壁右侧的连接处通过活动底座活动连接。
优选的，所述保护箱的顶部开设有与传动杆配合使用的通口。
(三)有益效果
与现有技术相比，本实用新型提供了污水排放监控用办公室监视器，具备以下有益效果：
1、本实用新型通过设置保护箱、支撑柱、支撑杆、监视器本体、连接板、滑块、传动杆、连接杆、套板、滑柱、转盘、传动框、固定杆、挡板、电机、第一锥形齿轮、第二锥形齿轮、转轴和轴承的配合使用，解决了现有的监视器在使用时，由于监视器图像容易使观察者遭受眼花，导致现有的监视器在使用时不具备可调节角度的问题，方便了使用者的使用，提高了监视器的实用性。
2、本实用新型通过设置防滑套，增加了支撑柱与地面的接触面积，避免了因缺乏防滑装置，导致支撑柱在工作时会出现晃动的现象，通过设置固定螺栓，提高了电机工作时的稳定性，避免了因缺乏固定装置，导致电机在工作时会出现不稳定的状况，通过设置活动底座，使转轴在工作时更加顺畅，减少了转轴与保护箱之间的摩擦力，延长了零件的使用寿命。
