申请日2018.04.28
公开(公告)日2019.01.01
IPC分类号B01D36/02
摘要
本实用新型提供了旁流式水处理设备中的二次过滤装置，属于净水设备技术领域。本二次过滤装置包括细滤罐，细滤罐内设有细滤芯，细滤芯的进水端处连接有一中间接管;细滤芯为纤维树脂滤芯，细滤芯固定在细滤罐内，细滤芯的外表面开设有走水槽，细滤芯的中部为中空结构，中间接管的出水方向正对走水槽的中部，细滤芯上开设有与细滤芯垂直的出水孔，出水孔连通细滤芯的中部内腔，出水孔内插设有一定位管，定位管同时插设在出水孔内壁和出水管内壁上。本实用新型具有能够延长细滤芯的使用寿命等优点。
权利要求书
1.旁流式水处理设备中的二次过滤装置，其特征在于，本二次过滤装置包括细滤罐(2)，所述细滤罐(2)内设有细滤芯(21)，所述细滤芯(21)的进水端处连接有一中间接管(35);所述细滤芯(21)为纤维树脂滤芯，所述细滤芯(21)固定在细滤罐(2)内，所述细滤芯(21)的外表面开设有走水槽(22)，所述细滤芯(21)的中部为中空结构，所述中间接管(35)的出水方向正对走水槽(22)的中部，所述细滤芯(21)上开设有与细滤芯(21)垂直的出水孔(23)，所述出水孔(23)连通细滤芯(21)的中部内腔，所述出水孔(23)内插设有一定位管(24)，所述定位管(24)同时插设在出水孔(23)内壁和出水管(34)内壁上。
2.根据权利要求1所述旁流式水处理设备中的二次过滤装置，其特征在于，所述细滤罐(2)上设置有连接细滤芯(21)中空腔的限压阀(25)。
3.根据权利要求1或2所述旁流式水处理设备中的二次过滤装置，其特征在于，所述走水槽(22)包括若干纵向分别在细滤芯(21)表面的直线槽(26)和曲线槽(27)，所述直线槽(26)和曲线槽(27)相间分布，且直线槽(26)和曲线槽(27)首尾相连。
说明书
旁流式水处理设备中的二次过滤装置
技术领域
本实用新型属于净水设备技术领域，涉及一种旁流式水处理设备中的二次过滤装置。
背景技术
目前，暖通中央空调系统和锅炉系统中管道内沉积水垢，致使水流量变小，降低供水能力;水垢堵塞换热设备和管道，降低换热效率，增加能耗，缩短了设备使用寿命。
在中央空调系统与锅炉系统之间设置一旁流式水处理设备，以提高整个系统的性能，延长维护周期。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种旁流式水处理设备中的二次过滤装置，本实用新型所要解决的技术问题是如何提高过滤均匀性，延长滤芯使用寿命。
本实用新型的目的可通过下列技术方案来实现：一种旁流式水处理设备中的二次过滤装置，其特征在于，本二次过滤装置包括细滤罐，所述细滤罐内设有细滤芯，所述细滤芯的进水端处连接有一中间接管;所述细滤芯为纤维树脂滤芯，所述细滤芯固定在细滤罐内，所述细滤芯的外表面开设有走水槽，所述细滤芯的中部为中空结构，所述中间接管的出水方向正对走水槽的中部，所述细滤芯上开设有与细滤芯垂直的出水孔，所述出水孔连通细滤芯的中部内腔，所述出水孔内插设有一定位管，所述定位管同时插设在出水孔内壁和出水管内壁上。
细滤芯的滤孔较小，需要较大水压作用，以提高过滤效率，在细滤芯上开设走水槽，还能够增大过滤面积，延长使用寿命和更换周期。
定位管能够增大细滤芯中部出水效率，且具有较好的密封效果，由于细滤芯的进水位置和出水位置均需要较好的定位，通过定位管能够提高安装轻便性。
在上述的一种旁流式水处理设备中的二次过滤装置中，所述细滤罐上设置有连接细滤芯中空腔的限压阀。
限压阀对细滤罐和细滤芯进行保护，避免其受压损坏。

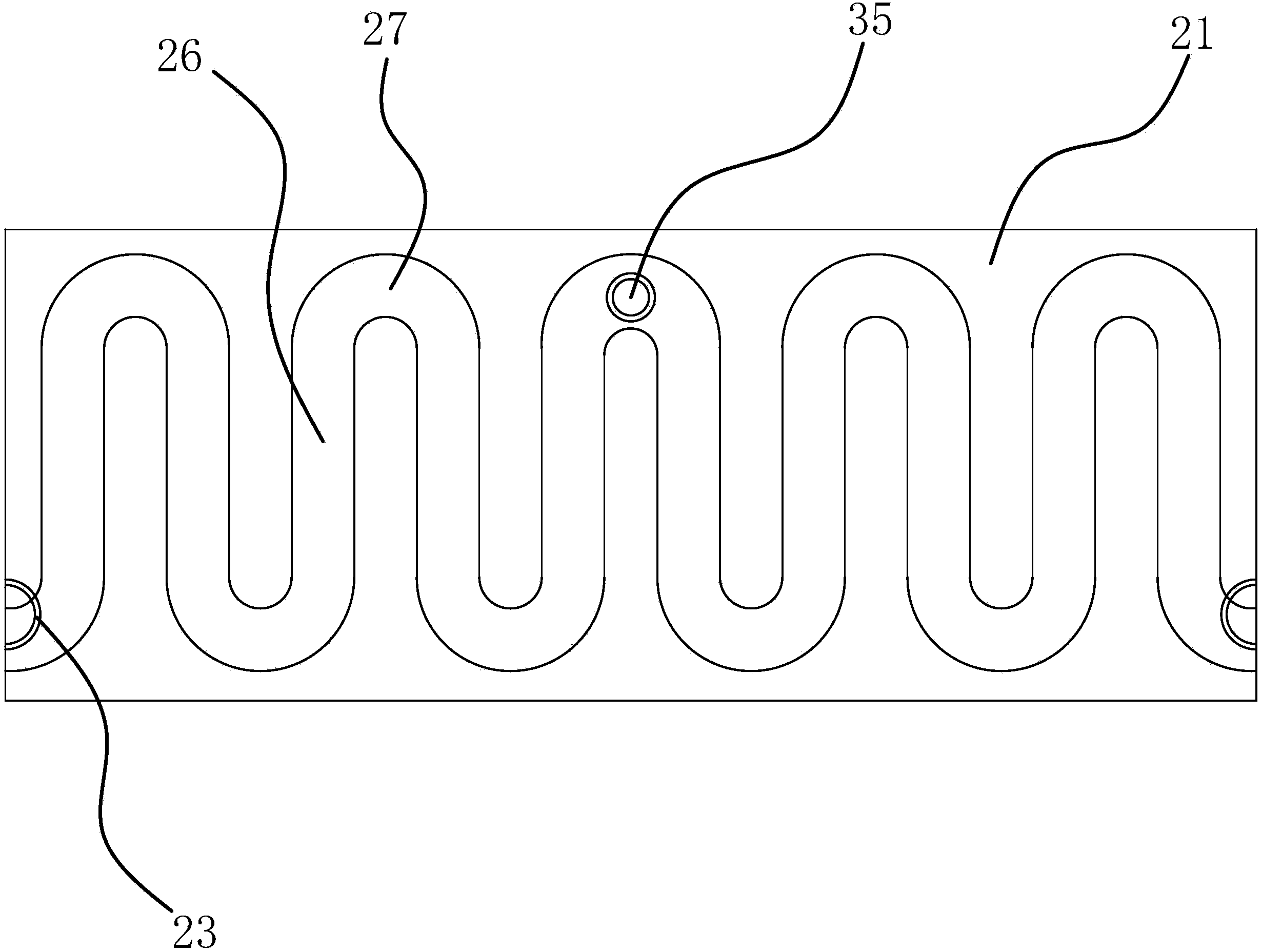

在上述的一种旁流式水处理设备中的二次过滤装置中，所述走水槽包括若干纵向分别在细滤芯表面的直线槽和曲线槽，所述直线槽和曲线槽相间分布，且直线槽和曲线槽首尾相连。
水流横向冲击曲线槽时，由于细滤芯的穿透厚度较大，不能够较好的过滤，只有通过在水压作用下，膨胀溢出的方式，在径线方向穿透至滤芯的内腔，从而使走水槽各部位的渗透情况均匀，对滤芯进行保护，且过滤后的水质均衡。
纤维树脂的材料可以是中国专利CN200920098295.5描述的纤维树脂滤芯。
