申请日2018.05.30
公开(公告)日2019.03.26
IPC分类号C02F9/14; C02F101/30; C02F101/16; C02F103/20
摘要
本实用新型涉及一种新型吸附材料应用于养殖污水处理的装置，属于污水处理技术领域;所述的两级生化装置包含一级缺氧池、一级好氧池、二级缺氧池、二级好氧池;所述两级生化装置上设有污水回流装置;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池之间设有曝气系统;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池内均设有生物填料;所述一级缺氧池的上方设有加减装置;它先通过固液分离和沼气池发酵后，废水在生化系统内经系统中微生物作用降解废水中的有机污染物，并去除水中的氨氮及总磷等污染物质，再通过人工湿地进一步去除水中的氮磷等物质，最后通过ACO反应系统进行深度处理，彻底去除废水中的污染物质及色度。
权利要求书

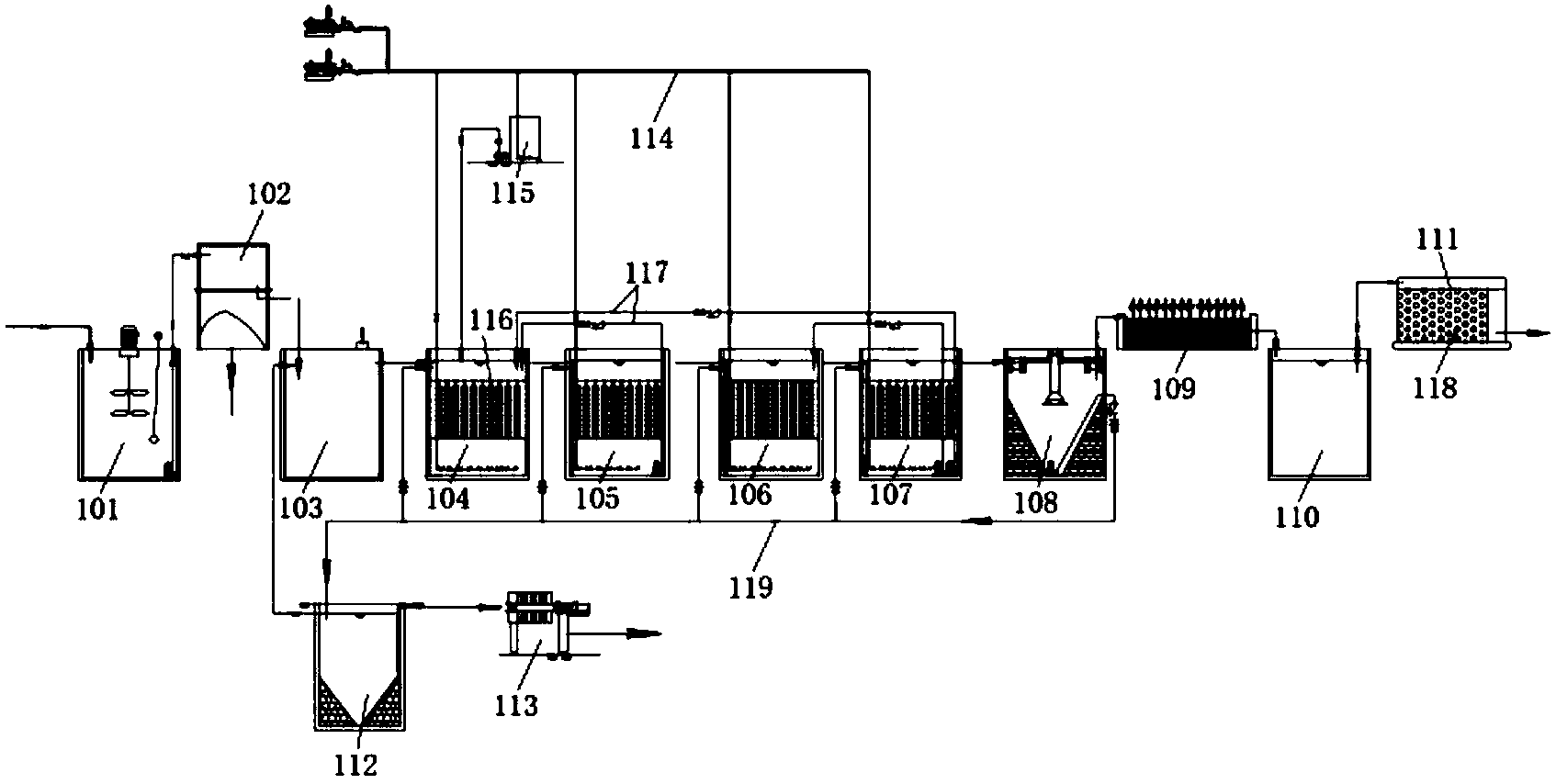

1.一种新型吸附材料应用于养殖污水处理的装置，其特征在于：它包含集水池、固液分离机、沼气池、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、污泥沉淀池、人工湿地、清水池、ACO反应池、污泥池、污泥压滤机、曝气系统、加减装置、生物填料、污水回流装置、ACO材料区、污泥系统;所述集水池与固液分离机之间提升泵连接;所述固液分离机、沼气池之间通过管道连接;所述沼气池与两级生化装置连通，所述的两级生化装置包含一级缺氧池、一级好氧池、二级缺氧池、二级好氧池;所述两级生化装置上设有污水回流装置;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池之间设有曝气系统;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池内均设有生物填料;所述一级缺氧池的上方设有加减装置;所述沼气池与污泥池连接;所述污泥池与污泥压滤机连接;所述两级生化装置尾部的二级好氧池与污泥沉淀池连接;所述污泥沉淀池与清水池之间设有人工湿地;所述清水池与ACO反应池连通;且ACO反应池中设有ACO材料区。
2.根据权利要求1所述的一种新型吸附材料应用于养殖污水处理的装置，其特征在于：所述集水池内设有搅拌装置。
3.根据权利要求1所述的一种新型吸附材料应用于养殖污水处理的装置，其特征在于：所述固液分离机中设有固液过滤分离网板。
4.根据权利要求1所述的一种新型吸附材料应用于养殖污水处理的装置，其特征在于：所述生物填料悬挂在一级缺氧池、一级好氧池、二级缺氧池、二级好氧池的中部。
5.根据权利要求1所述的一种新型吸附材料应用于养殖污水处理的装置，其特征在于：所述生物填料的外壁设有生物膜层。
6.根据权利要求1所述的一种新型吸附材料应用于养殖污水处理的装置，其特征在于：所述一级好氧池、二级好氧池内设有喷淋装置。
说明书
一种新型吸附材料应用于养殖污水处理的装置
技术领域
本实用新型涉及一种新型吸附材料应用于养殖污水处理的装置，属于污水处理技术领域。
背景技术
近年来，随着畜禽养殖业的快速发展，集约化、规模化的养猪业也迅速崛起，由此产生了大量的猪场养殖废水，对环境造成了严重影响，不仅影响经济发展，而且还危及生态安全，已成为人们普遍关注的社会问题。养猪废水主要由猪舍冲洗水构成，含猪尿液、粪便、饲料残渣等污染物具有同相组分含量高、有机质含量高、含氮量高、可生化性强等突出特点，如果得不到妥善处理，会造成地表水、地下水、土壤和环境空气的严重污染，直接影响了人们的身体健康和正常生产生活。
目前大多数养殖场对养殖污水普遍采用简易的处理方式：如沼气、氧化塘、沉淀、自然排放等，其处理后废水具有达标率低、且不稳定等缺点。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的新型吸附材料应用于养殖污水处理的装置。
为实现上述目的，本实用新型采用的技术方案是：它包含集水池、固液分离机、沼气池、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、污泥沉淀池、人工湿地、清水池、ACO反应池、污泥池、污泥压滤机、曝气系统、加减装置、生物填料、污水回流装置、ACO材料区、污泥系统;所述集水池与固液分离机之间提升泵连接;所述固液分离机、沼气池之间通过管道连接;所述沼气池与两级生化装置连通，所述的两级生化装置包含一级缺氧池、一级好氧池、二级缺氧池、二级好氧池;所述两级生化装置上设有污水回流装置;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池之间设有曝气系统;所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池内均设有生物填料;所述一级缺氧池的上方设有加减装置;所述沼气池与污泥池连接;所述污泥池与污泥压滤机连接;所述两级生化装置尾部的二级好氧池与污泥沉淀池连接;所述污泥沉淀池与清水池之间设有人工湿地;所述清水池与ACO反应池连通;且ACO反应池中设有ACO材料区。
作为优选，所述集水池内设有搅拌装置，用于调节水量的均衡。
作为优选，所述固液分离机中设有固液过滤分离网板。
作为优选，所述生物填料悬挂在一级缺氧池、一级好氧池、二级缺氧池、二级好氧池的中部。
作为优选，所述生物填料的外壁设有生物膜层，污水与生物膜层接触，在生物膜微生物的新陈代谢功能作用下，污水得到净化。
作为优选，所述一级好氧池、二级好氧池内设有喷淋装置。
本实用新型操作时，由于养殖场出水的间歇性和不均匀性，所以首先进入集水池，进行水质水量的调节，减轻对后续处理构筑物的冲击负荷;通过集水池提升泵将污水提升至固液分离机，进行固液分离，去除废水中的固体物质;分离出来的污水进入沼气池，使有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，达到降解有机物并产生可以利用的可燃气体沼气的目的;沼气池出水进入两级生化系统，池内均悬挂生物填料，已经充氧或缺氧状态下的污水浸没全部生物填料，并与一定的流速流经填料，在填料上布满生物膜，污水与生物膜接触，在生物膜微生物的新陈代谢功能的作用下，污水中的有机污染物质和氨氮物质得到去除，污水得到净化，其中一、二级缺氧池微曝气，利用兼氧菌在缺氧状态下将水中的大分子有机质转化为小分子有机质，同时对废水中的硝酸根、亚硝酸根离子进行反硝化;一、二级好氧池充分曝气，利用好氧菌的好氧作用将水中的有机污染物质氧化为二氧化碳和水，并将氨氮物质转化为硝基氮和亚硝基氮物质，并通过污水回流系统与缺氧池形成两级生化系统，充分降解污水中的污染物。
经过AO反应后，出水含有一定量的活性污泥，大部分污泥回流至生化系统，循环利用，剩余污泥排入污泥池。沉淀后的废水排入人工湿地进一步去除污水中的有机物、N，P，SS，微量元素及病原体等;人工湿地出水进入清水池，用于水泵提升废水进入ACO处理系统。
ACO反应系统是内置ACO材料的一体化废水处理设备;其中ACO材料是一种有巨大空隙的新型污水处理材料，ACO材料配方中主要成分及其质量百分含量配比为：碳96.5-98.0%，二氧化锰1.0-2.0%，二氧化钛0.005-0.010%，铁粉0.25-0.5%，钛粉0.0025-0.005%，钌粉0.0001-0.002%;(详见专利号201610241164.2)。它具有高效吸附及催化氧化作用，可以去除污水中的有机物、氨氮、总磷和色度，确保处理水质达标排放;它通过增加可再生催化氧化的新组分，处理效果更佳，使用周期也更长，无需频繁更换，使用更加方便，同时也大大降低了运行费用，利用水中氧气氧化有机物和氨氮，彻底分解祛除污染物，通过再生工艺重复利用，资源利用率高，也实现了节能减排。
本实用新型中应用到一些自动化操作构件与系统，是污水处理技术领域常用的技术，因此，这里不再赘述。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种新型吸附材料应用于养殖污水处理的装置，结构设计合理，先通过固液分离和沼气池发酵后，废水在生化系统内经系统中微生物作用降解废水中的有机污染物，并去除水中的氨氮及总磷等污染物质，再通过人工湿地进一步去除水中的氮磷等物质，最后通过ACO反应系统进行深度处理，彻底去除废水中的污染物质及色度，确保出水达到排放标准;整个系统具有结构紧凑、产水水质好并且水质稳定，可以直接回用于灌溉等优点。
