申请日2018.05.30
公开(公告)日2019.03.26
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥冷等离子体处理装置，包括带有进料口(8)的污泥仓(6)，其特征在于：在所述污泥仓(6)下部设置有横置的螺旋推进器(2)，在所述污泥仓(6)的出料口(11)与所述螺旋推进器(2)的端部横置有环形电极(9)，在所述环形电极的环形腔内充有冷等离子体(10)。采用本实用新型的污泥冷等离子体处理装置，可以高效、可靠地处理污泥中的金属离子。
权利要求书

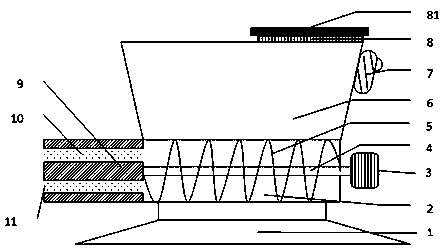

1.一种污泥冷等离子体处理装置，包括带有进料口(8)的污泥仓(6)，其特征在于：在所述污泥仓(6)下部设置有横置的螺旋推进器(2)，在所述污泥仓(6)的出料口(11)与所述螺旋推进器(2)的端部横置有环形电极(9)，在所述环形电极的环形腔内充有冷等离子体(10)。
2.如权利要求1所述的污泥冷等离子体处理装置，其特征在于：所述螺旋推进器(2)包括传动轴(4)和螺旋叶片(5)，所述环形电极(9)包括接地电极(13)和放电电极(12)，所述接地电极与所述放电电极之间形成环形腔，所述环形腔与所述螺旋叶片相对。
3.如权利要求2所述的污泥冷等离子体处理装置，其特征在于：所述螺旋推进器的传动轴通过电机(3)带动，所述电机通过设置在所述污泥仓外的控制器(7)进行控制。
4.如权利要求3所述的污泥冷等离子体处理装置，其特征在于：所述接地电极和所述放电电极与冷等离子体控制器(14)相连接。
5.如权利要求3所述的污泥冷等离子体处理装置，其特征在于：所述螺旋推进器(2)与所述环形电极(9)同轴线设置且所述螺旋推进器的外径与所述环形电极外径一致。
6.如权利要求1、2、3、4或5 所述的污泥冷等离子体处理装置，其特征在于：所述进料口(8)设置在所述污泥仓的顶部。
7.如权利要求3所述的污泥冷等离子体处理装置，其特征在于：在所述进料口顶部还设置有可开合的盖体(81)。
8.如权利要求1、2、3、4、5或7所述的污泥冷等离子体处理装置，其特征在于：还包括座体(1)，所述污泥仓(6)、螺旋推进器(2)与环形电极(9)设置在所述座体上。
9.如权利要求6所述的污泥冷等离子体处理装置，其特征在于：还包括座体(1)，所述污泥仓(6)、螺旋推进器(2)与环形电极(9)设置在所述座体上。
说明书
一种污泥冷等离子体处理装置
技术领域：
本实用新型涉及污泥处理装置，尤其涉及一种污泥冷等离子体处理装置。
背景技术：
城市污泥是污水处理厂污水处理的必然副产物，属于生物质固体废弃物，含有丰富的有机质、N、P、K等养分以及中微量元素，具有较好的资源化利用前景。但是污泥中含有大量病原菌、有机污染物和无机污染物，如果不经过合适的技术进行无害化处理，污泥进入环境后，会给生态环境带来二次污染，并对人类健康构成严重的威胁。
等离子体是离子化，呈电中性的气体，是物质固、液、气三种存在状态之外的第四种形态，又称为第四态。它由大量的正负带电粒子和电中性的粒子组成，粒子的能量一般为几个到几十电子伏特，大于聚合材料的结合能，因此可以将固体废物中的分子彻底分解，再重新组合，破坏有害物质，活化营养成分，并消灭病原菌等微生物。
在中国专利CN205368079U中公开了一种污泥深度处理的系统，污泥冷等离子体处理和污泥出料这些是不便于实际生产操作，污泥进料和出料很难实现流动作业。
实用新型内容：
本实用新型的目的在于提供一种可靠，高效的一种污泥冷等离子体处理方法，实现污泥无害化处理，活化部分元素，为污泥资源化利用提供前提条件，操作方便。
为了实现上述目的，本实用新型是这样实现的：一种污泥冷等离子体处理装置，包括带有进料口的污泥仓，其特征在于：在所述污泥仓下部设置有横置的螺旋推进器，在所述污泥仓的出料口与所述螺旋推进器的端部横置有环形电极，在所述环形电极的环形腔内充有冷等离子体。采用上述方式设置的污泥冷等离子体处理装置，能够实现高效可可靠的对污泥进行处理。
为进一步提高污泥处理效率，所述螺旋推进器包括传动轴和螺旋叶片，所述环形电极包括接地电极和放电电极，所述接地电极与所述放电电极之间形成环形腔，所述环形腔与所述螺旋叶片相对。
为进一步提高污泥处理的效率，所述螺旋推进器的传动轴通过电机带动，所述电机通过设置在所述污泥仓外的控制器进行控制。
为进一步提高污泥处理的可靠性，所述接地电极与所述放电电极和冷等离子体控制器相连接。
为进一步提高污泥处理的可靠性，所述螺旋推进器与所述环形电极通轴线设置且所述螺旋推进器的外径与所述环形电极外径一致。
为进一步提高效率，所述进料口设置在所述污泥仓的顶部。
为进一步提高可靠性，在所述进料口顶部还设置有可开合的盖体。
为进一步提高设备的可靠性，还包括座体，所述污泥仓、螺旋推进器与环形电极设置在所述座体上。
有益效果：
采用本实用新型的污泥冷等离子体处理装置，首次采用环形电极进行污泥冷等离子体处理，能有效提高冷等离子体处理效果和处理速率。
采用本实用新型的污泥冷等离子体处理装置，可实现污泥无害化处理，活化部分元素，为污泥资源化利用提供前提条件，且处理时间短，处理效率高，方便实用。
