申请日2019.07.15
公开(公告)日2019.09.03
IPC分类号C02F9/10
摘要
本发明公开了一种医疗实验废水处理装置，涉及污水处理设备技术领域，包括废水处理箱、进水管和出水管，废水处理箱内部横向设置有分隔板，分隔板将废水处理箱内部分为上下两层腔体，两层腔体分别为为废水处理腔和废水净化腔，废水处理腔外侧上方的中央位置设置有分隔组件，分隔组件将废水处理腔分隔成两个大小相同的第一腔体和第二腔体，进水管道上设置有过滤组件，第一腔体上设置有加药口和第一搅拌组件，第二腔体上设置有活性炭吸附板和清理组件，废水净化腔上设置有第二搅拌组件和加热机，本发明通过多道工序和清理组件的设置能够较好的将医疗实验的废水和设备内部的杂质进行清除，实用性较高。
权利要求书

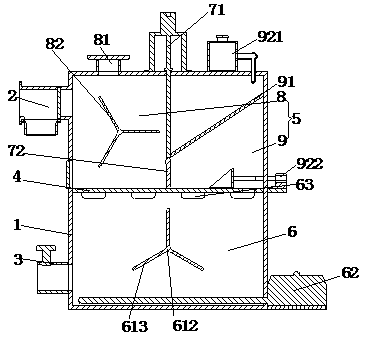

1.一种医疗实验废水处理装置，其特征在于：包括废水处理箱(1)、进水管(2)和出水管(3)，所述废水处理箱(1)内部横向设置有分隔板(4)，所述分隔板(4)将所述废水处理箱(1)内部分为上下两层腔体，两层腔体分别为为废水处理腔(5)和废水净化腔(6)，所述废水处理腔(5)外侧上方的中央位置设置有分隔组件(7)，所述分隔组件(7)将所述废水处理腔(5)分隔成两个大小相同的第一腔体(8)和第二腔体(9)，所述进水管(2)设置在第一腔体(8)的外侧，所述进水管(2)道上设置有过滤组件(21)，所述第一腔体(8)上设置有加药口(81)和第一搅拌组件(82)，所述第二腔体(9)上设置有活性炭吸附板(91)和清理组件(92)，所述出水管(3)设置在所述废水净化腔(6)上外的一侧，所述废水净化腔(6)上设置有第二搅拌组件(61)和加热机(62)。
2.根据权利要求1所述的一种医疗实验废水处理装置，其特征在于：所述过滤组件(21)包括过滤板(211)、盛装箱(212)、固定板(213)、固定螺栓和固定块(214)，所述过滤板(211)设置在进水管(2)上靠近第一腔体(8)的一侧，所述过滤板(211)与所述进水管(2)之间插接配合，所述盛装箱(212)设置在所述进水管(2)下方远离第一腔体(8)的一侧，所述盛装箱(212)与所述进水管(2)之间滑动配合，所述过滤板(211)和所述盛装箱(212)上分别设置有第一拉手(215)和第二拉手(216)，所述第一拉手(215)和所述第二拉手(216)分别与所述过滤板(211)和所述盛装箱(212)固定连接，所述固定板(213)设置在所述进水管(2)上，所述固定板(213)通过所述固定螺栓与所述进水管(2)螺接固定，所述固定板(213)向外延伸并且与所述过滤板(211)相对应，所述固定块(214)设置在所述固定板(213)上，所述固定块(214)与所述固定板(213)和所述过滤板(211)插接配合。
3.根据权利要求2所述的一种医疗实验废水处理装置，其特征在于：所述分隔组件(7)包括第一分隔部件(71)和第二分隔部件(72)，所述第一分隔部件(71)包括龙门架(711)、拉伸气缸(712)、连接杆(713)和第一隔板(714)，所述龙门架(711)固定设置所述第一容纳腔外侧上的中间位置，所述拉伸气缸(712)固定设置在所述龙门架(711)顶部的中央位置，所述拉伸气缸(712)的输出端贯穿所述龙门架(711)顶部，所述连接杆(713)设有两根，两根所述连接杆(713)对称设置在所述龙门架(711)上拉伸气缸(712)的两侧，所述第一隔板(714)设置在废水处理腔(5)上的中间位置，所述第一隔板(714)与所述废水处理腔(5)插接配合，所述第一隔板(714)的两端与所述废水处理腔(5)两内侧壁相贴合，所述拉伸气缸(712)的输出端和两根所述连接杆(713)的一端均与所述第一隔板(714)固定连接。
4.根据权利要求3所述的一种医疗实验废水处理装置，其特征在于：所述第二分隔部件(72)包括调节电机(721)、调节轴(722)和第二隔板(723)，所述调节电机(721)固定设置在所述第一容纳腔外的一侧，所述调节轴(722)对应设置在所述第一隔板(714)下方，所述调节轴(722)的两端与所述第一容纳腔两侧壁铰接，所述调节电机(721)的输出端与所述调节轴(722)的一端固定连接，所述第二隔板(723)设置在所述调节轴(722)上，所述第二隔板(723)的两端与所述废水处理腔(5)两内侧壁相贴合，所述第二隔板(723)的上下两侧可与所述第一隔板(714)的下侧和所述废水处理腔(5)的内底壁相贴合。
5.根据权利要求1所述的一种医疗实验废水处理装置，其特征在于：所述加药口(81)与所述第一腔体(8)内部相连通，所述第一搅拌部件包括第一搅拌电机(821)、第一连接轴(822)和第一清理叶(823)，所述第一搅拌电机(821)固定设置在所述第一腔体(8)外的一侧，所述第一搅拌电机(821)的输出端贯穿所述第一腔体(8)的侧壁并延伸至第一腔体(8)内，所述第一连接轴(822)与所述第一搅拌电机(821)的输出端固定连接，所述第一清理叶(823)设有若干个，若干个所述第一清理叶(823)呈周向固定设置在所述第一连接轴(822)上。
6.根据权利要求1所述的一种医疗实验废水处理装置，其特征在于：所述活性炭吸附板(91)呈倾斜状设置在所述第二腔体(9)的内壁上，所述活性炭吸附板(91)的低处朝向第一腔体(8)处，所述清理组件(92)包括喷水部件(921)和推送部件(922)，所述喷水部件(921)设置在所述第二腔体(9)外上侧，所述推送部件(922)设置在所述第二腔体(9)外的旁侧。
7.根据权利要求6所述的一种医疗实验废水处理装置，其特征在于：所述喷水部件(921)包括喷水箱(9211)、主管道(9212)和若干个分管道(9213)，所述喷水箱(9211)固定设置在第二腔体(9)外的上侧，所述主管道(9212)的一端与所述喷水箱(9211)内部相连通，若干个所述分管道(9213)的一端间隔设置在所述主管道(9212)的另一端上，若干个所述分管道(9213)的另一端延伸至所述第二腔体(9)内部活性炭吸附板(91)的上且若干个所述分管道(9213)的另一端与所述活性炭吸附板(91)的高处相对应，所述推送部件(922)包括若干个伸缩推杆(9221)和一个推送板(9222)，若干个所述推送杆间隔设置在所述第二腔体(9)外的一侧，若干个所述推送杆的输出端均贯穿所述第二腔体(9)的侧壁并延伸至第二腔体(9)内部，若干个所述推送杆的输出端均与所述推送板(9222)固定连接，所述推送板(9222)与所述第二腔体(9)内底壁相贴合。
8.根据权利要求1所述的一种医疗实验废水处理装置，其特征在于：所述加热机(62)设置在所述废水净化腔(6)的另一侧上，所述加热机(62)的输出端贯穿所述废水净化腔(6)的侧壁延伸至废水净化腔(6)内，所述第二搅拌组件(61)设置在所述废水净化腔(6)外的后侧，所述所述第二搅拌部件包括第二搅拌电机(611)、第二连接轴(612)和第二清理叶(613)，所述第二搅拌电机(611)固定设置在所述废水净化腔(6)的后侧，所述第二搅拌电机(611)的输出端贯穿所述所述废水净化腔(6)的后侧壁并延伸至废水净化腔(6)内，所述第二连接轴(612)与所述第二搅拌电机(611)的输出端固定连接，所述第二清理叶(613)设有若干个，若干个所述第二清理叶(613)呈周向固定设置在所述第二连接轴(612)上。
9.根据权利要求8所述的一种医疗实验废水处理装置，其特征在于：所述第一腔体(8)上的一侧设有开合门(83)，所述开合门(83)与所述第一腔体(8)之间铰接，所述分隔板(4)与所述第二腔体(9)相连接的一部分上开设有漏水口，所述漏水口让所述第二腔体(9)和所述废水净化腔(6)相连通，所述废水净化腔(6)上的内顶壁上间隔设置有若干个紫外线光照灯(63)。
说明书
一种医疗实验废水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其是涉及一种医疗实验废水处理装置。
背景技术
目前，医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、实验室等，医疗实验污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征，如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康，专利号为CN203360200U公开了一种医疗污水处理设备，包括安装有液位控制装置的污水箱，所述污水箱内部安装有紫外线发生器且位于所述污水箱的顶部，所述污水箱的进水端通过自吸装置与医疗器械的排水管相连通，所述自吸装置包括水射器和水泵，所述水射器的喷嘴通过所述水泵与所述污水箱相连通，所述水射器的扩压管与所述污水箱相连通，所述水射器的吸入室与所述医疗器械的排水管相连接，所述污水箱的出水端通过潜污泵连接活性炭过滤器。紫外线发生器使用方便，操作简单、安全，无有害的残余物质产生;自吸装置解决了医疗污水粘稠难靠自重流进污水处理设备的问题，但该医疗污水处理装置仅仅通过紫外线发生器和活性炭过滤器来对医疗实验污水进行处理，医疗实验污水还残留有其它有害细菌，医疗实验污水的处理效果并不好，而且该装置内部的杂质无法清理。
发明内容
本发明的目的在于提供一种医疗实验废水处理装置，以解决现有的医疗实验污水处理效果较差和内部的杂质无法清理的问题。
本发明提供一种医疗实验废水处理装置，包括废水处理箱、进水管和出水管，所述废水处理箱内部横向设置有分隔板，所述分隔板将所述废水处理箱内部分为上下两层腔体，两层腔体分别为为废水处理腔和废水净化腔，所述废水处理腔外侧上方的中央位置设置有分隔组件，所述分隔组件将所述废水处理腔分隔成两个大小相同的第一腔体和第二腔体，所述进水管设置在第一腔体的外侧，所述进水管道上设置有过滤组件，所述第一腔体上设置有加药口和第一搅拌组件，所述第二腔体上设置有活性炭吸附板和清理组件，所述出水管设置在所述废水净化腔上外的一侧，所述废水净化腔上设置有第二搅拌组件和加热机。
进一步地，所述过滤组件包括过滤板、盛装箱、固定板、固定螺栓和固定块，所述过滤板设置在进水管上靠近第一腔体的一侧，所述过滤板与所述进水管之间插接配合，所述盛装箱设置在所述进水管下方远离第一腔体的一侧，所述盛装箱与所述进水管之间滑动配合，所述过滤板和所述盛装箱上分别设置有第一拉手和第二拉手，所述第一拉手和所述第二拉手分别与所述过滤板和所述盛装箱固定连接，所述固定板设置在所述进水管上，所述固定板通过所述固定螺栓与所述进水管螺接固定，所述固定板向外延伸并且与所述过滤板相对应，所述固定块设置在所述固定板上，所述固定块与所述固定板和所述过滤板插接配合。
进一步地，所述分隔组件包括第一分隔部件和第二分隔部件，所述第一分隔部件包括龙门架、拉伸气缸、连接杆和第一隔板，所述龙门架固定设置所述第一容纳腔外侧上的中间位置，所述拉伸气缸固定设置在所述龙门架顶部的中央位置，所述拉伸气缸的输出端贯穿所述龙门架顶部，所述连接杆设有两根，两根所述连接杆对称设置在所述龙门架上拉伸气缸的两侧，所述第一隔板设置在废水处理腔上的中间位置，所述第一隔板与所述废水处理腔插接配合，所述第一隔板的两端与所述废水处理腔两内侧壁相贴合，所述拉伸气缸的输出端和两根所述连接杆的一端均与所述第一隔板固定连接。
进一步地，所述第二分隔部件包括调节电机、调节轴和第二隔板，所述调节电机固定设置在所述第一容纳腔外的一侧，所述调节轴对应设置在所述第一隔板下方，所述调节轴的两端与所述第一容纳腔两侧壁铰接，所述调节电机的输出端与所述调节轴的一端固定连接，所述第二隔板设置在所述调节轴上，所述第二隔板的两端与所述废水处理腔两内侧壁相贴合，所述第二隔板的上下两侧可与所述第一隔板的下侧和所述废水处理腔的内底壁相贴合。
进一步地，所述加药口与所述第一腔体内部相连通，所述第一搅拌部件包括第一搅拌电机、第一连接轴和第一清理叶，所述第一搅拌电机固定设置在所述第一腔体外的一侧，所述第一搅拌电机的输出端贯穿所述第一腔体的侧壁并延伸至第一腔体内，所述第一连接轴与所述第一搅拌电机的输出端固定连接，所述第一清理叶设有若干个，若干个所述第一清理叶呈周向固定设置在所述第一连接轴上。
进一步地，所述活性炭吸附板呈倾斜状设置在所述第二腔体的内壁上，所述活性炭吸附板的低处朝向第一腔体处，所述清理组件包括喷水部件和推送部件，所述喷水部件设置在所述第二腔体外上侧，所述推送部件设置在所述第二腔体外的旁侧。
进一步地，所述喷水部件包括喷水箱、主管道和若干个分管道，所述喷水箱固定设置在第二腔体外的上侧，所述主管道的一端与所述喷水箱内部相连通，若干个所述分管道的一端间隔设置在所述主管道的另一端上，若干个所述分管道的另一端延伸至所述第二腔体内部活性炭吸附板的上且若干个所述分管道的另一端与所述活性炭吸附板的高处相对应，所述推送部件包括若干个伸缩推杆和一个推送板，若干个所述推送杆间隔设置在所述第二腔体外的一侧，若干个所述推送杆的输出端均贯穿所述第二腔体的侧壁并延伸至第二腔体内部，若干个所述推送杆的输出端均与所述推送板固定连接，所述推送板与所述第二腔体内底壁相贴合。
进一步地，所述加热机设置在所述废水净化腔的另一侧上，所述加热机的输出端贯穿所述废水净化腔的侧壁延伸至废水净化腔内，所述第二搅拌组件设置在所述废水净化腔外的后侧，所述所述第二搅拌部件包括第二搅拌电机、第二连接轴和第二清理叶，所述第二搅拌电机固定设置在所述废水净化腔的后侧，所述第二搅拌电机的输出端贯穿所述所述废水净化腔的后侧壁并延伸至废水净化腔内，所述第二连接轴与所述第二搅拌电机的输出端固定连接，所述第二清理叶设有若干个，若干个所述第二清理叶呈周向固定设置在所述第二连接轴上。
进一步地，所述第一腔体上的一侧设有开合门，所述开合门与所述第一腔体之间铰接，所述分隔板与所述第二腔体相连接的一部分上开设有漏水口，所述漏水口让所述第二腔体和所述废水净化腔相连通，所述废水净化腔上的内顶壁上间隔设置有若干个紫外线光照灯。
与现有技术相比较，本发明的有益效果在于：
其一、本发明当需要对医疗废水进行处理时，首先将医疗废水通过进水管向废水处理箱内部输送，通过在进水管上设置过滤组件，可以对医疗废水进行初步的过滤，使医疗废水中一些较大的杂质可以直接过滤去除，防止这些较大的杂质进入到废水箱内部后，不容易过滤合清理，当废水从进水管上的过滤组件过滤完毕后，进入到废水处理箱内的废水处理腔内部，通过在废水处理腔上设置分隔组件将废水处理腔分隔成第一腔体和第二腔体，第一腔体的设置用来将进入到废水处理腔内的医疗废水进行再一次的处理，通过第一腔体上的加药口向第一腔体内加药，将医疗废水再次处理，使医疗污水处理的更加彻底，第一搅拌组件的设置可以使医疗废水在处理时可以进行混合搅拌，使医疗废水和药品充分的混合，处理的更快，第二腔体用来将第一腔体内处理完成的医疗废水中的杂质吸附和清理，活性炭吸附板用来将第一腔体内部处理完成的废水中的杂质吸附清理，清理组件用来将活性炭吸附板上的杂质和废水处理腔底面的杂质进行清理，防止杂质积存在废水处理腔内部，当污水在废水处理腔内处理完毕后进入到废水净化腔内进行杀菌消毒，加热机的设置用来将处理完成的废水进行加热消毒，第二搅拌组件的设置可以将处理完成的废水进行搅拌，使医疗废水加热消毒的更快，当医疗废水消毒完毕后最后通过出水管排放，本发明通过多道工序和清理组件能够较好的将医疗实验的废水进行处理和将设备内部的杂质进行清除，实用性较高。
其二、本发明通过设置通过设置分隔组件将废水处理腔分隔成第一腔体和第二腔体，当污水处理完毕后第一分隔部件工作，龙门架上的拉伸气缸工作带动第一隔板向上拉伸，连接杆辅助带动分隔板向上拉伸，第一隔板打开后，第一腔体内的废水进入到第二腔体内，第二腔体上的活性炭吸附板用来将医疗废水中的杂质吸附过滤，吸附过滤完成的废水进入到废水净化腔内进行净化作业，第二分隔部件用来方便对废水处理腔底面的杂质进行清理，当需要对废水处理腔底面的杂质进行清理时调节电机工作，带动调节轴转动调节轴带动第二隔板进行调节，第二隔板调节到与废水处理腔底面平行时，清理组件则可以对废水处理腔底面的杂质进行清理。
