公布日：2022.04.29
申请日：2021.12.30
分类号：C02F1/30(2006.01)I;B01F25/72(2022.01)I;B01F23/213(2022.01)I;B01F25/50(2022.01)I
摘要
本发明提供一种低温等离子污水处理装置及处理方法，涉及污水处理技术领域，其低温等离子污水处理装置包括装置本体，所述装置本体侧端设置有进水口和出水口，所述装置本体内的顶部位置均布设置有多个喷淋嘴，其底部设置有至少一个锥形池底，每个锥形池底设置有锥底回流口，所述锥底回流口回流并接入所述喷淋嘴；所述装置本体侧端直接安装有低温等离子反应器。本发明的低温等离子反应器直接设置在装置本体侧端处，其产生的低温等离子体直接与喷淋后形成的污水雾珠接触、吸收和反应，极短的输送距离可有效利用低温等离子体中的短寿命活性粒子和长寿命活性粒子，整个处理装置简单可靠，等离子体中的活性粒子利用率高。
权利要求书

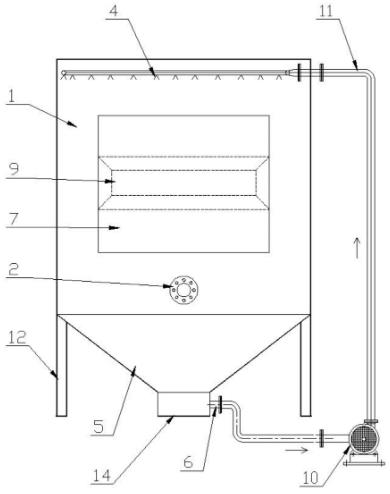

1.一种低温等离子污水处理装置，包括装置本体(1)，所述装置本体(1)侧端设置有进水口(2)和出水口(3)，其特征在于，所述装置本体(1)内的顶部位置均布设置有多个喷淋嘴(4)，其底部设置有至少一个锥形池底(5)，每个锥形池底(5)设置有锥底回流口(6)，所述锥底回流口(6)回流并接入所述喷淋嘴(2)；所述装置本体(1)侧端直接安装有低温等离子反应器(7)，所述低温等离子反应器(7)产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子可直接进入所述装置本体(1)内，所述装置本体(1)一侧设置有气体出口(8)。
2.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述等离子反应器(7)贴近安装在所述装置本体(1)的低温等离子体进口(9)上。
3.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述锥形池底(5)经回流泵(10)和喷淋管路(11)连接所述喷淋嘴(4)。
4.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述装置本体(1)整体呈长方体或圆柱体。
5.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述装置本体(1)底部设置有支撑立柱(12)；所述装置本体(1)内设置有与所述出水口(3)对应的出水围堰(13)。
6.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述锥形池底(5)设置有缓存区(14)，所述锥底回流口(6)设置在所述缓存区(14)上。
7.如权利要求1所述的低温等离子污水处理装置，其特征在于，所述进水口(2)与所述低温等离子反应器(7)同侧设置，所述出水口(3)和所述气体出口(8)同侧设置。
8.一种低温等离子污水处理装置的处理方法，基于权利要求1-7任一项所述的低温等离子污水处理装置实现，其特征在于，低温等离子污水处理装置的低温等离子反应器(7)尽可能地贴近设置在装置本体(1)侧端，使所述低温等离子反应器(7)产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子，可直接进入所述装置本体(1)内；污水经进水口(2)进入锥形池底(5)后，经锥底回流口(6)和喷淋嘴(2)转为污水雾珠，与来自所述低温等离子反应器(7)的低温等离子体接触、吸收和反应，污水雾珠降落至水中后继续发生反应，并经回流泵(10)循环持续处理，实现等离子体污水处理。
9.如权利要求8所述的一种低温等离子污水处理装置的处理方法，其特征在于，所述锥底回流口(6)经回流泵(10)和喷淋管路(11)连接所述喷淋嘴(4)。
10.如权利要求9所述的一种低温等离子污水处理装置的处理方法，其特征在于，所述低温等离子反应器(7)产生的低温等离子从低温等离子体进口(9)进入装置本体(1)后与污水雾珠反应，余下气体从气体出口(8)排出。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是提供一种低温等离子污水处理装置及处理方法，其低温等离子反应器尽可能地贴近设置在装置本体侧端，使所述低温等离子反应器产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子，可直接进入所述装置本体内，与喷淋后的污水雾珠充分反应。
(二)技术方案
为解决上述技术问题，本发明提供一种低温等离子污水处理装置及处理方法，其低温等离子污水处理装置包括装置本体，所述装置本体侧端设置有进水口和出水口，所述装置本体内的顶部位置均布设置有多个喷淋嘴，其底部设置有至少一个锥形池底，每个锥形池底设置有锥底回流口，所述锥底回流口回流并接入所述喷淋嘴；所述装置本体侧端直接安装有低温等离子反应器，所述等离子反应器贴近安装在所述装置本体的低温等离子体进口上，其产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子可直接进入所述装置本体内，所述装置本体一侧设置有气体出口。
传统的等离子污水处理装置产生等离子体须经过风机、风机管路、曝气管路等，此过程长，无法有效利用短寿命活性粒子；而在本技术方案中，所述低温等离子反应器与所述装置本体的距离尽可能短，产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子可直接进入所述装置本体内，保证喷淋形成的污水雾珠充分吸收各活性粒子。
进一步的，所述锥形池底经回流泵和喷淋管路连接所述喷淋嘴。
进一步的，所述装置本体整体呈长方体或圆柱体。
进一步的，所述装置本体底部设置有支撑立柱；所述装置本体内设置有与所述出水口对应的出水围堰。
进一步的，所述锥形池底设置有缓存区，所述锥底回流口设置在所述缓存区上。
进一步的，所述进水口与所述低温等离子反应器同侧设置，所述出水口和所述气体出口同侧设置。
进一步的，本技术方案还提供一种低温等离子污水处理装置的处理方法，基于上述低温等离子污水处理装置实现，低温等离子污水处理装置的低温等离子反应器尽可能地贴近设置在装置本体侧端，使所述低温等离子反应器产生的低温等离子体中的长寿命活性粒子和短寿命活性粒子，可直接进入所述装置本体内；污水经进水口进入锥形池底后，经锥底回流口和喷淋嘴转为污水雾珠，与来自所述低温等离子反应器的低温等离子体接触、吸收和反应，污水雾珠降落至水中后继续发生反应，并经回流泵循环持续处理，实现等离子体污水处理；其中，所述锥底回流口经回流泵和喷淋管路连接所述喷淋嘴。
进一步的，所述低温等离子反应器产生的低温等离子从低温等离子体进口进入装置本体后与污水雾珠反应，余下气体从气体出口排出。
(三)有益效果
本发明低温等离子污水处理装置及处理方法，具备如下优点：1、低温等离子反应器直接设置在装置本体侧端处，其产生的低温等离子体直接与喷淋后形成的污水雾珠接触、吸收和反应，极短的输送距离可有效利用低温等离子体中的短寿命活性粒子和长寿命活性粒子；2、喷淋形成的大量污水雾珠有极高的比表面积，可充分吸收低温等离子体中各活性粒子。
（发明人：周春江;王聪女;关彦丰;颜建卜）
