高新换热站软化排污水处理装置

发布时间:2023-10-6 8:04:23  中国污水处理工程网

公布日:2022.04.01

申请日:2021.12.27

分类号:C02F9/10(2006.01)I;C02F1/42(2006.01)I;C02F1/06(2006.01)I

摘要

本发明提供了一种换热站软化排污水处理系统,包括软化水装置、换热器、闪蒸罐、冷凝器和离心机,所述软化水装置的排污口通过软化污水管与所述换热器的进口连接,所述闪蒸罐的入口通过高温污水管与所述换热器的出口连接,所述闪蒸罐的蒸汽出口通过蒸汽管与所述冷凝器连接,所述闪蒸罐的出水口通过浓污水管与所述离心机连接,所述离心机的出水口通过母液管与所述换热器连接。本发明通过将软化排污水进行处理,实现排污水浓缩和除盐,并与换热站的一次网和二次网系统相连,降低一次网回水温度,提高二次网供水温度,减少环境污染。


权利要求书

1.一种换热站软化排污水处理系统,其特征在于,包括软化水装置、换热器、闪蒸罐、冷凝器和离心机,所述软化水装置的排污口通过软化污水管与所述换热器的进口连接,所述闪蒸罐的入口通过高温污水管与所述换热器的出口连接,所述闪蒸罐的蒸汽出口通过蒸汽管与所述冷凝器连接,所述闪蒸罐的出水口通过浓污水管与所述离心机连接,所述离心机的出水口通过母液管与所述换热器连接。

2.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述换热器的热介质层的进水口与一次网供水系统连接,所述换热器的热介质层的出水口与一次网回水系统连接。

3.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述冷凝器的进水口与二次网回水系统连接,所述冷凝器的出水口与二次网供水系统连接。

4.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述冷凝器的底部设有凝水排出管,所述凝水排出管上设有凝水排出泵。

5.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述冷凝器的顶部连接有真空泵。

6.根据权利要求4所述换热站软化排污水处理系统,其特征在于,所述软化水装置还包括原水进口和软化水出口,所述软化水出口连接有软化水管,所述凝水排出管与所述软化水管连接。

7.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述闪蒸罐的底部设有排污口。

8.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述软化污水管与所述换热器之间设有污水泵。

9.根据权利要求1所述换热站软化排污水处理系统,其特征在于,所述闪蒸罐为至少两个,两个所述闪蒸罐依次串联,所述冷凝器的数量与所述闪蒸罐的数量相同,所述闪蒸罐的蒸汽出口分别与对应的所述冷凝器连接。

10.根据权利要求9所述换热站软化排污水处理系统,其特征在于,所述二次网回水系统内的介质依次经过多个所述冷凝器后进入到所述二次供水系统中。

发明内容

本发明的目的在于提供一种换热站软化排污水处理系统,通过将软化排污水进行处理,实现排污水浓缩和除盐,并与换热站的一次网和二次网系统相连,降低一次网回水温度,提高二次网供水温度,减少环境污染。

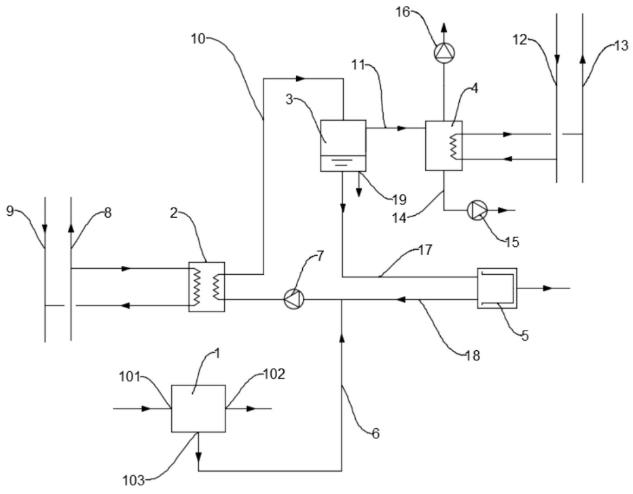

根据本发明的一个目的,本发明提供一种换热站软化排污水处理系统,包括软化水装置、换热器、闪蒸罐、冷凝器和离心机,所述软化水装置的排污口通过软化污水管与所述换热器的进口连接,所述闪蒸罐的入口通过高温污水管与所述换热器的出口连接,所述闪蒸罐的蒸汽出口通过蒸汽管与所述冷凝器连接,所述闪蒸罐的出水口通过浓污水管与所述离心机连接,所述离心机的出水口通过母液管与所述换热器连接。

进一步地,所述换热器的热介质层的进水口与一次网供水系统连接,所述换热器的热介质层的出水口与一次网回水系统连接。

进一步地,所述冷凝器的进水口与二次网回水系统连接,所述冷凝器的出水口与二次网供水系统连接。

进一步地,所述冷凝器的底部设有凝水排出管,所述凝水排出管上设有凝水排出泵。

进一步地,所述冷凝器的顶部连接有真空泵。

进一步地,所述软化水装置还包括原水进口和软化水出口,所述软化水出口连接有软化水管,所述凝水排出管与所述软化水管连接。

进一步地,所述闪蒸罐的底部设有排污口。

进一步地,所述软化污水管与所述换热器之间设有污水泵。

进一步地,所述闪蒸罐为至少两个,两个所述闪蒸罐依次串联,所述冷凝器的数量与所述闪蒸罐的数量相同,所述闪蒸罐的蒸汽出口分别与对应的所述冷凝器连接。

进一步地,所述二次网回水系统内的介质依次经过多个所述冷凝器后进入到所述二次供水系统中。

本发明的技术方案通过将软化排污水进行处理,实现排污水浓缩和除盐,并与换热站的一次网和二次网系统相连,降低一次网回水温度,提高二次网供水温度,减少环境污染。

(发明人:吴亚飞;陈炯炯;安航;张修俊;常亮;包敬杰)
