申请日2017.05.08
公开(公告)日2017.06.30
IPC分类号C02F3/12; C02F3/10
摘要
本发明属于污水处理应用技术领域，具体公开了一种船用生活污水调节曝气处理装置，包括调节缓冲箱、船用生活污水蓄水池、事故污水溢流排放池、进气管、废气排放管、深层导水管、预曝气搅拌管、拦污栅网、生化箱、第一进气管、第二进气管、横向曝气管、废气排放管、填料安装箱和填料。本发明的一种船用生活污水调节曝气处理装置的有益效果在于：其由调节缓冲结构和生化箱结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的调节、生化曝气、过滤处理，同时其设计结构合理，污水处理效率高、处理效果稳定，而填料安装箱和填料能够依据需要进行更换维护，可通过增加填料安装箱、填料数量，提高混合污水、气体压力的均布质量。
权利要求书

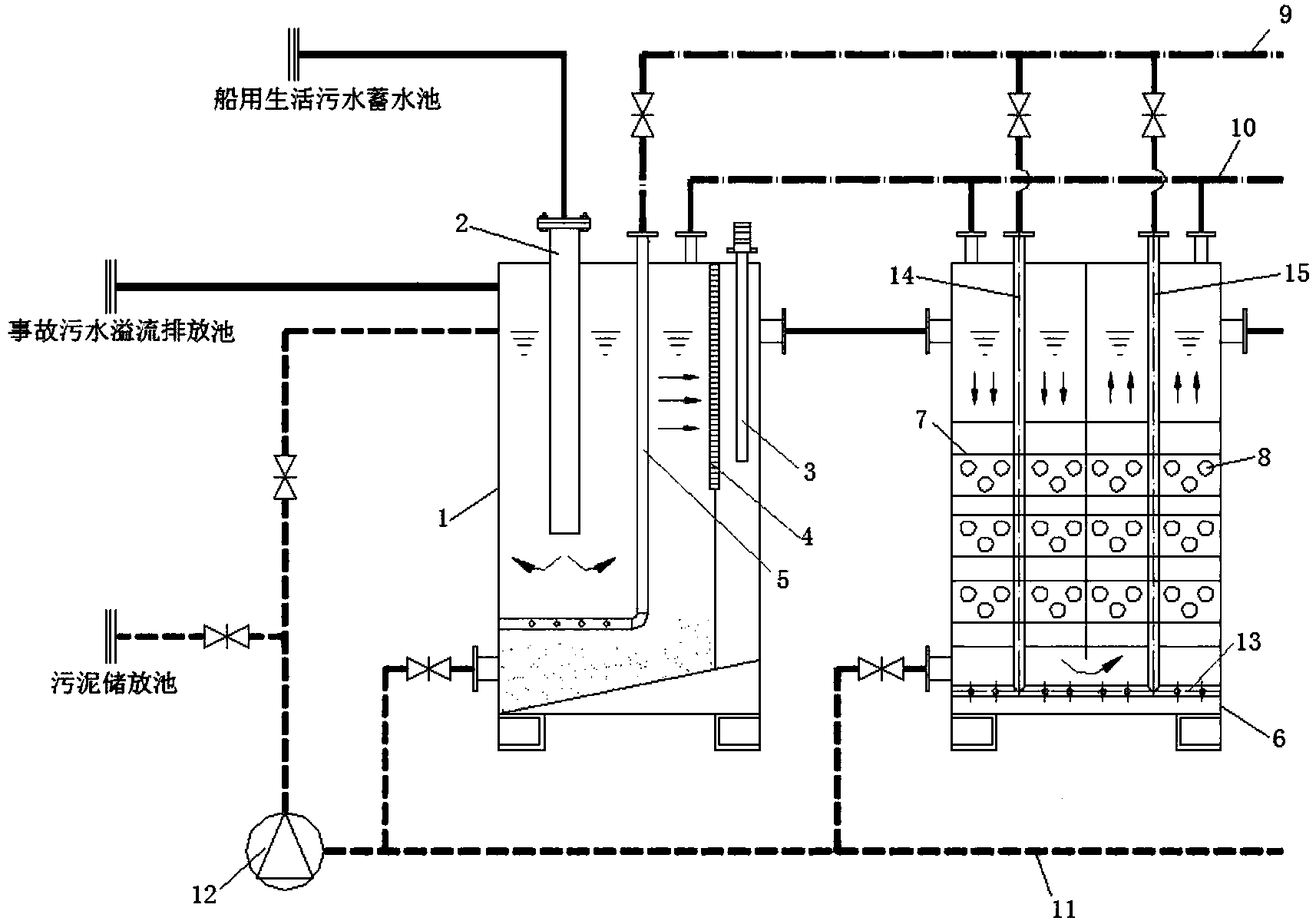

1.一种船用生活污水调节曝气处理装置，其特征在于：包括调节缓冲箱(1)，及分别与调节缓冲箱(1)连接的船用生活污水蓄水池、事故污水溢流排放池、进气管(9)、废气排放管(10)，及设置在调节缓冲箱(1)内且与船用生活污水连接的深层导水管(2)，及设置在调节缓冲箱(1)且与深层导水管(2)一侧的预曝气搅拌管(5)、拦污栅网(4)，其中，进气管(9)与预曝气搅拌管(5)连接，及与调节缓冲箱(1)连接的生化箱(6)，及设置在生化箱(6)内的第一进气管(14)、第二进气管(15)，及分别与第一进气管(14)、第二进气管(15)连接的横向曝气管(13)，及与生化箱(6)连接的废气排放管(10)，及设置在生化箱(6)内的若干个填料安装箱(7)，及设置在填料安装箱(7)内的填料(8)，其中，填料(8)为陶瓷球。
2.根据权利要求1所述的一种船用生活污水调节曝气处理装置，其特征在于：所述船用生活污水调节曝气处理装置，还包括设置在调节缓冲箱(1)内的电加热管(3)，其中，调节缓冲箱(1)底部设置为坡形结构，预曝气搅拌管(5)设置为L形结构。
3.根据权利要求1或2所述的一种船用生活污水调节曝气处理装置，其特征在于：所述船用生活污水调节曝气处理装置，还包括与调节缓冲箱(1)连接的污泥储放池，其中，污泥水由调节缓冲箱(1)上部利用抽水泵进入，污泥混合物由污泥粉碎排污泵(12)进入调节缓冲箱(1)、生化箱(6)，其中，污泥混合物分别由调节缓冲箱(1)、生化箱(6)底部进入，及与污泥粉碎排污泵(12)连接的排污管(11)。
说明书
一种船用生活污水调节曝气处理装置
技术领域
本发明属于污水处理应用技术领域，具体涉及一种船用生活污水调节曝气处理装置。
背景技术
随着经济的快速发展及城市化进程的加快，作为沿岸污染排放的受纳水体，内河所承受的环境压力也在不断加剧，即所谓的点源与面源污染问题。与此同时，内河中航运船舶这一流动污染源所造成的水环境影响却往往被人们忽略，其中未经处理直接排放的船舶生活污水对内河水质，尤其是特殊保护水域的污染已相当严重，不容忽视。
据统计，我国目前共登记船舶34.5万艘，其中河船32.9万艘，如何防治因航运经济发展带来的船舶生活污水污染，实现内河航运与水环境保护的协调持续发展，是值得关注的课题。
生活污水的定义，按《内河船舶法定检验技术规则》(2008年修改通报)的定义，生活污水系指：任何形式排放的粪便水、从医务室(药房、病房等)排出的污水、装有活的动物处所的排出物、混有上述排出物的其他废水。但是，随着人们生活习惯的改变和对环保要求的增强，现在生活污水的范畴不单为上述污水，还包括厨房排水及洗涤用水。现行说法，把法规所指的生活污水定义为“黑水”，把厨房排水和洗涤用水定义为“灰水”，它们均为生活污水。
生活污水对环境的影响，以卫生间排水为主的“黑水”含有粪便，而粪便中含大量氮、磷、硫，过多的营养物质进入天然水体，会促使藻类等绿色植物大量繁殖，在流动缓慢的水域聚集而形成大片的水华(在湖泊、水库)或赤潮(在海洋)。而藻类的死亡和腐化又会引起水中溶解氧的大量减少，使水质恶化、鱼类等水生物死亡。另外，粪便污水中还含有纤维素、淀粉、糖类、脂肪、蛋白质、尿素等在厌氧性细菌作用下易产生恶臭的物质，也会严重污染内河水域。“灰水”中含有的洗衣粉、洗洁精等也多含有磷酸盐，会使河中的藻类大量繁殖，减少水中氧气，使其它生物窒息。另外，我国的饮食习惯，决定了厨房污水水量大、油脂多、粘度高、残渣多、含有多种有机物和无机盐分，也会对内河水域造成一定的污染。
因此，基于上述问题，本发明提供一种船用生活污水调节曝气处理装置。
发明内容
发明目的：本发明的目的是提供一种船用生活污水调节曝气处理装置，其由调节缓冲结构和生化箱结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的调节、生化曝气、过滤处理，同时其设计结构合理，污水处理效率高、处理效果稳定，而填料安装箱和填料能够依据需要进行更换维护，可通过增加填料安装箱、填料数量，提高混合污水、气体压力的均布质量。
技术方案：本发明提供一种船用生活污水调节曝气处理装置，包括调节缓冲箱，及分别与调节缓冲箱连接的船用生活污水蓄水池、事故污水溢流排放池、进气管、废气排放管，及设置在调节缓冲箱内且与船用生活污水连接的深层导水管，及设置在调节缓冲箱且与深层导水管一侧的预曝气搅拌管、拦污栅网，其中，进气管与预曝气搅拌管连接，及与调节缓冲箱连接的生化箱，及设置在生化箱内的第一进气管、第二进气管，及分别与第一进气管、第二进气管连接的横向曝气管，及与生化箱连接的废气排放管，及设置在生化箱内的若干个填料安装箱，及设置在填料安装箱内的填料，其中，填料为陶瓷球。
本技术方案的，所述船用生活污水调节曝气处理装置，还包括设置在调节缓冲箱内的电加热管，其中，调节缓冲箱部设置为坡形结构，预曝气搅拌管设置为L形结构。
本技术方案的，所述船用生活污水调节曝气处理装置，还包括与调节缓冲箱连接的污泥储放池，其中，污泥水由调节缓冲箱上部利用抽水泵进入，污泥混合物由污泥粉碎排污泵进入调节缓冲箱、生化箱，其中，污泥混合物分别由调节缓冲箱、生化箱底部进入，及与污泥粉碎排污泵连接的排污管。
与现有技术相比，本发明的一种船用生活污水调节曝气处理装置的有益效果在于：其由调节缓冲结构和生化箱结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的调节、生化曝气、过滤处理，同时其设计结构合理，污水处理效率高、处理效果稳定，而填料安装箱和填料能够依据需要进行更换维护，可通过增加填料安装箱、填料数量，提高混合污水、气体压力的均布质量。
