申请日2017.05.08
公开(公告)日2017.06.30
IPC分类号C02F9/14
摘要
本发明属于污水处理应用技术领域，具体公开了一种船用生活污水曝气沉淀处理装置，包括生化曝气箱、第一导气管、第二导气管、横向曝气管、导气管、气泵、废气排放管、第一填料安装箱、第二填料安装箱、第一螺旋形导流板、第二螺旋形导流板、填料、沉淀箱、L形导气管、空气清洗管和导水管。本发明的有益效果在于：其由生化曝气结构和沉淀过滤结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的生化曝气、过滤处理，而第一填料安装箱、第二填料安装箱内的第一螺旋形导流板、第二螺旋形导流板和填充的填料，其耐高温高压、吸水率低、化学性能稳定，保证对内部混合水和气体进行高效的均布作业，且便于进行维护、更换。
权利要求书

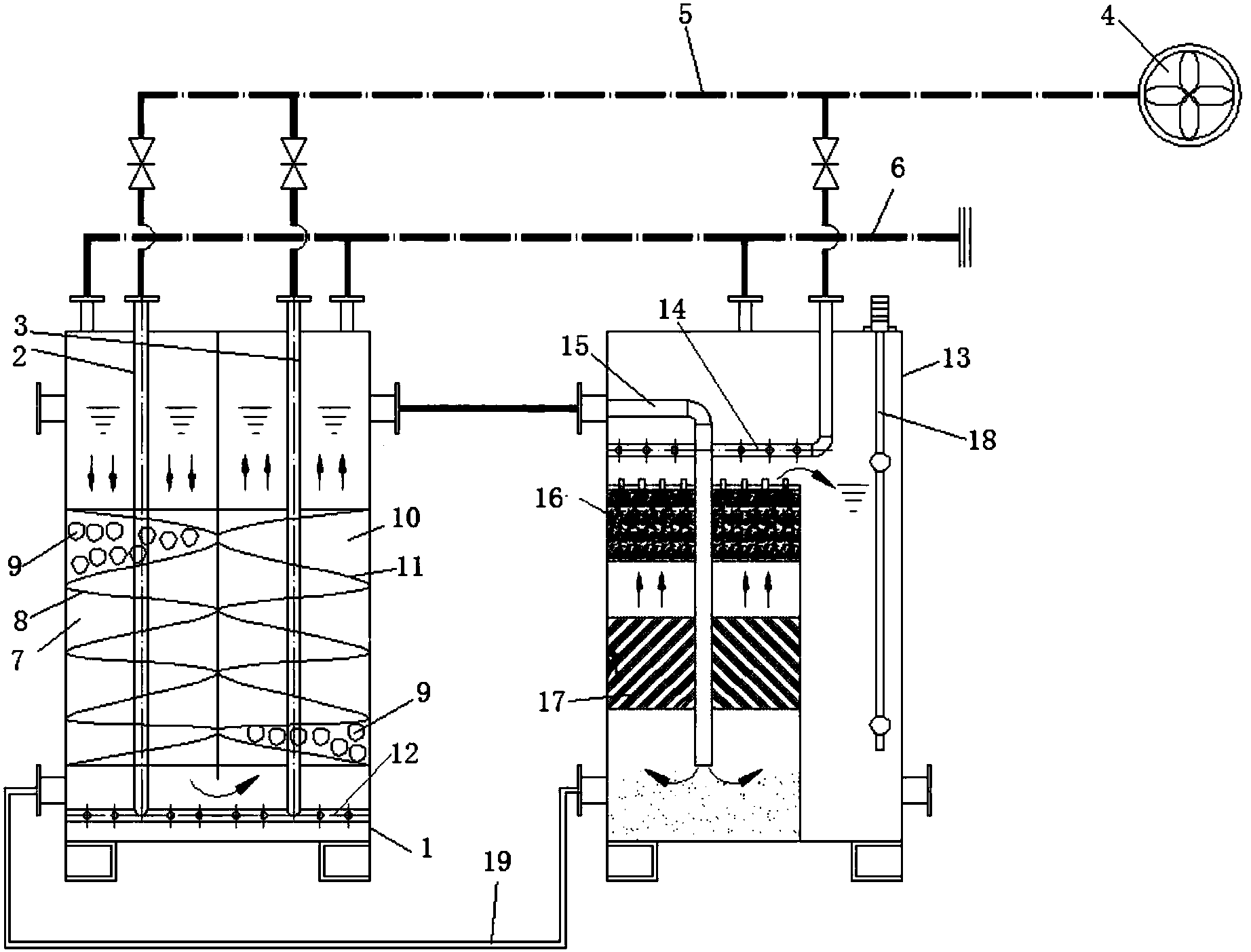

1.一种船用生活污水曝气沉淀处理装置，其特征在于：包括生化曝气箱(1)，及设置在生化曝气箱(1)内的第一导气管(2)、第二导气管(3)，及设置在生化曝气箱(1)内且与第一导气管(2)、第二导气管(3)连接的横向曝气管(12)，及与第一导气管(2)、第二导气管(3)连接的导气管(5)，及与导气管(5)连接的气泵(4)，及与生化曝气箱(1)连接的废气排放管(6)，及设置在生化曝气箱(1)内的第一填料安装箱(7)、第二填料安装箱(10)，及分别设置在第一填料安装箱(7)、第二填料安装箱(10)内的第一螺旋形导流板(8)、第二螺旋形导流板(11)，及分别设置在第一螺旋形导流板(8)、第二螺旋形导流板(11)内的填料(9)，及与生化曝气箱(1)连接的沉淀箱(13)，及分别与沉淀箱(13)连接的气泵(4)、废气排放管(6)，及设置在沉淀箱(13)且分别与生化曝气箱(1)导气管连接的L形导气管(15)、与气泵(4)连接的空气清洗管(14)，及两端分别连接生化曝气箱(1)、沉淀箱(13)的导水管(19);所述填料(9)为陶瓷球。
2.根据权利要求1所述的一种船用生活污水曝气沉淀处理装置，其特征在于：所述船用生活污水曝气沉淀处理装置，还包括设置在沉淀箱(13)内的液位控制器(18)、高效悬浮动态过滤系统(16)、高效沉淀系统(17)，其中，L形导气管(15)一端依次贯穿高效悬浮动态过滤系统(16)、高效沉淀系统(17)且出气口位于高效沉淀系统(17)下方。
3.根据权利要求1所述的一种船用生活污水曝气沉淀处理装置，其特征在于：所述第一螺旋形导流板(8)、第二螺旋形导流板(11)上分别均匀设置有通孔。
说明书
一种船用生活污水曝气沉淀处理装置
技术领域
本发明属于污水处理应用技术领域，具体涉及一种船用生活污水曝气沉淀处理装置。
背景技术
随着经济的快速发展及城市化进程的加快，作为沿岸污染排放的受纳水体，内河所承受的环境压力也在不断加剧，即所谓的点源与面源污染问题。与此同时，内河中航运船舶这一流动污染源所造成的水环境影响却往往被人们忽略，其中未经处理直接排放的船舶生活污水对内河水质，尤其是特殊保护水域的污染已相当严重，不容忽视。
据统计，我国目前共登记船舶34.5万艘，其中河船32.9万艘，如何防治因航运经济发展带来的船舶生活污水污染，实现内河航运与水环境保护的协调持续发展，是值得关注的课题。
生活污水的定义，按《内河船舶法定检验技术规则》(2008年修改通报)的定义，生活污水系指：任何形式排放的粪便水、从医务室(药房、病房等)排出的污水、装有活的动物处所的排出物、混有上述排出物的其他废水。但是，随着人们生活习惯的改变和对环保要求的增强，现在生活污水的范畴不单为上述污水，还包括厨房排水及洗涤用水。现行说法，把法规所指的生活污水定义为“黑水”，把厨房排水和洗涤用水定义为“灰水”，它们均为生活污水。
生活污水对环境的影响，以卫生间排水为主的“黑水”含有粪便，而粪便中含大量氮、磷、硫，过多的营养物质进入天然水体，会促使藻类等绿色植物大量繁殖，在流动缓慢的水域聚集而形成大片的水华(在湖泊、水库)或赤潮(在海洋)。而藻类的死亡和腐化又会引起水中溶解氧的大量减少，使水质恶化、鱼类等水生物死亡。另外，粪便污水中还含有纤维素、淀粉、糖类、脂肪、蛋白质、尿素等在厌氧性细菌作用下易产生恶臭的物质，也会严重污染内河水域。“灰水”中含有的洗衣粉、洗洁精等也多含有磷酸盐，会使河中的藻类大量繁殖，减少水中氧气，使其它生物窒息。另外，我国的饮食习惯，决定了厨房污水水量大、油脂多、粘度高、残渣多、含有多种有机物和无机盐分，也会对内河水域造成一定的污染。
因此，基于上述问题，本发明提供一种船用生活污水曝气沉淀处理装置。
发明内容
发明目的：本发明的目的是提供一种船用生活污水曝气沉淀处理装置，其由生化曝气结构和沉淀过滤结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的生化曝气、过滤处理，同时其设计结构合理，污水处理效率高、处理效果稳定，而第一填料安装箱、第二填料安装箱内的第一螺旋形导流板、第二螺旋形导流板和填充的填料，其耐高温高压、吸水率低、化学性能稳定，保证对内部混合水和气体进行高效的均布作业，且便于进行维护、更换。
技术方案：本发明提供一种船用生活污水曝气沉淀处理装置，包括生化曝气箱，及设置在生化曝气箱内的第一导气管、第二导气管，及设置在生化曝气箱内且与第一导气管、第二导气管连接的横向曝气管，及与第一导气管、第二导气管连接的导气管，及与导气管连接的气泵，及与生化曝气箱连接的废气排放管，及设置在生化曝气箱内的第一填料安装箱、第二填料安装箱，及分别设置在第一填料安装箱、第二填料安装箱内的第一螺旋形导流板、第二螺旋形导流板，及分别设置在第一螺旋形导流板、第二螺旋形导流板内的填料，及与生化曝气箱连接的沉淀箱，及分别与沉淀箱连接的气泵、废气排放管，及设置在沉淀箱且分别与生化曝气箱导气管连接的L形导气管、与气泵连接的空气清洗管，及两端分别连接生化曝气箱、沉淀箱的导水管;所述填料为陶瓷球。
本技术方案的，所述船用生活污水曝气沉淀处理装置，还包括设置在沉淀箱内的液位控制器、高效悬浮动态过滤系统、高效沉淀系统，其中，L形导气管一端依次贯穿高效悬浮动态过滤系统、高效沉淀系统且出气口位于高效沉淀系统下方。
本技术方案的，所述第一螺旋形导流板、第二螺旋形导流板上分别均匀设置有通孔。
与现有技术相比，本发明的一种船用生活污水曝气沉淀处理装置的有益效果在于：其由生化曝气结构和沉淀过滤结构组成，能对船用生活污水、事故污水和污泥混合污水进行高效的生化曝气、过滤处理，同时其设计结构合理，污水处理效率高、处理效果稳定，而第一填料安装箱、第二填料安装箱内的第一螺旋形导流板、第二螺旋形导流板和填充的填料，其耐高温高压、吸水率低、化学性能稳定，保证对内部混合水和气体进行高效的均布作业，且便于进行维护、更换。
