申请日2017.01.19
公开(公告)日2017.09.01
IPC分类号B30B9/06; C02F11/12
摘要
本实用新型公开的污泥压块机，包括左机架、右机架、横梁、压紧装置和过滤装置，横梁固定安装在左机架和右机架之间，过滤装置包括从左至右依次设置的止推板、左滤框、左滤板组件、中间滤框、右滤板组件、右滤框以及压紧板，上述过滤装置部件中的任意相邻二者通过连接机构相连且可滑动的设置在横梁上，止推板的左侧与左机架固定连接，压紧板的右侧与压紧装置的输出端相连。本实用新型设置有缓冲板，在过滤装置闭合的过程中，起到一个缓冲的作用，降低机器的损耗，在过滤装置打开的初始阶段，会继续压住滤框，避免因为突然卸力导致的泥渣饼翻落或者外溅，利于泥渣饼的回收，缓冲板将泥渣饼与滤布分隔，降低了滤布的损耗，节省了成本。

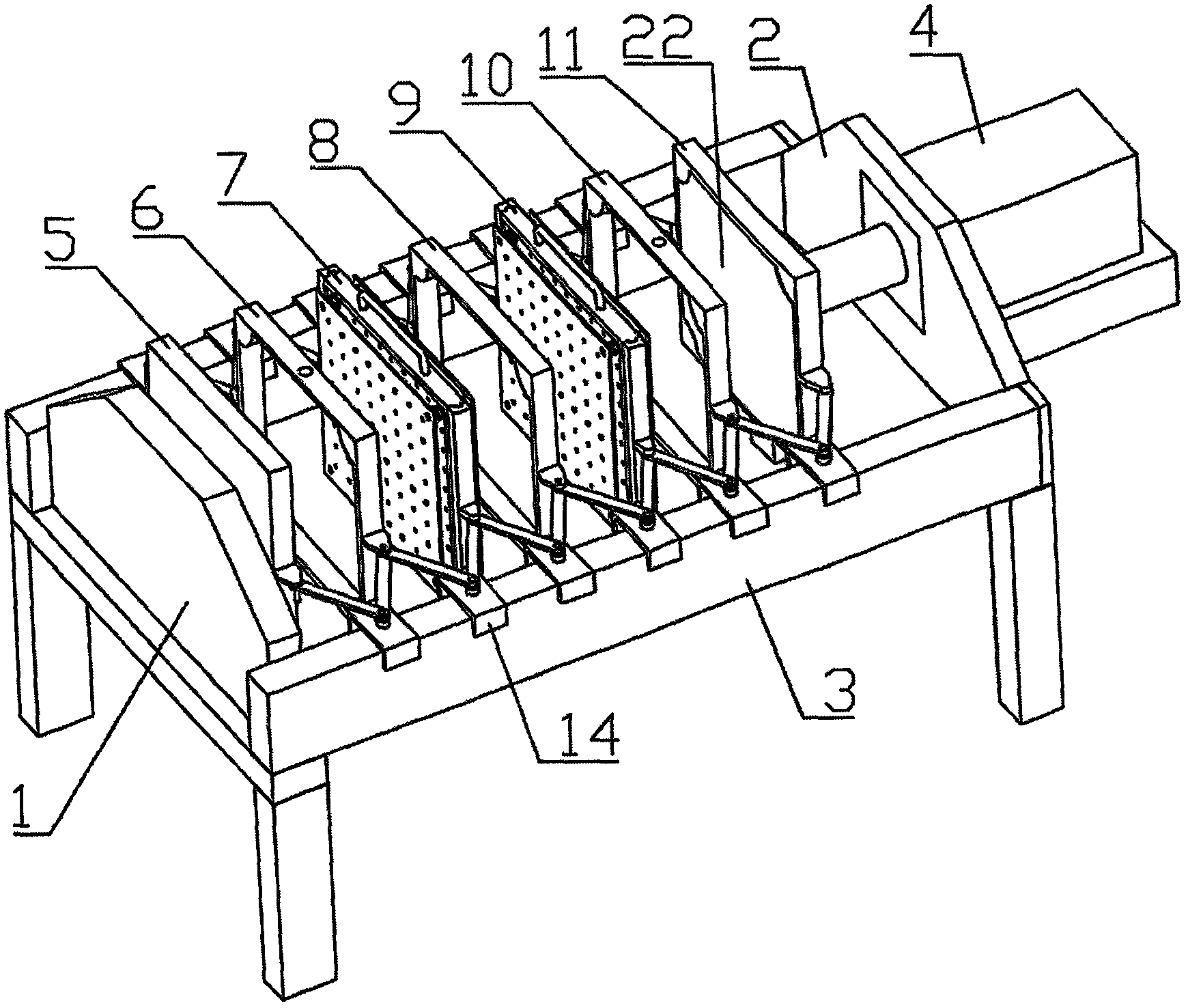

摘要附图
权利要求书
1.污泥压块机，其特征在于：包括左机架、右机架、横梁、压紧装置和过滤装置，横梁固定安装在左机架和右机架之间，过滤装置包括从左至右依次设置的止推板、左滤框、左滤板组件、中间滤框、右滤板组件、右滤框以及压紧板，上述过滤装置部件中的任意相邻二者通过连接机构相连且可滑动的设置在所述横梁上，所述止推板的左侧与所述左机架固定连接，所述压紧板的右侧与所述压紧装置的输出端相连;
所述连接机构包括左连杆、右连杆以及凹字形滑板，所述凹字形滑板通过其凹槽部设置在所述横梁上，所述凹字形滑板设置在所述过滤装置部件中的任意相邻两者的中部，左连杆的一端与凹字形滑板铰接，另一端与位于凹字形滑板左侧最近的一个过滤装置部件铰接，右连杆的一端与凹字形滑板铰接，另一端与位于凹字形滑板右侧最近的一个过滤装置部件铰接;
所述左、右滤板组件结构相同，且均包括凹形架、滤板以及缓冲板，所述滤板自上插接在凹形架的凹槽中，所述滤板的截面为工字型，所述缓冲板对称设置在所述滤板的两侧且与工字型两侧的凹槽相适配;所述滤板上设置有导柱，所述缓冲板上设置有与所述导柱配合的导向孔，所述滤板和缓冲板之间设置有弹簧，弹簧套在所述导柱上;
所述左滤框、右滤框和中间滤框上设置有与所述缓冲板的角部位置相对应的挡块;所述左滤框、右滤框和中间滤框均为中空的结构;
所述止退板和压紧板的内侧分别设置有可水平移动的左挤压板和右挤压板，所述左、右挤压板分别与所述左、右滤框内侧的中空结构相适配;所述左、右挤压板分别连接有驱动装置。
2.根据权利要求1所述的污泥压块机，其特征在于：所述凹字形滑板的凹槽部的宽度大于所述横梁的宽度。
3.根据权利要求1所述的污泥压块机，其特征在于：左滤框和右滤框的上方均设置有进料口。
4.根据权利要求1所述的污泥压块机，其特征在于：所述中间滤框的下方设置有出水口。
5.根据权利要求1所述的污泥压块机，其特征在于：所述缓冲板上设置有若干通孔。
6.根据权利要求1所述的污泥压块机，其特征在于：所述凹形架的凹槽两侧设置有导向槽，所述滤板上设置有与所述导向槽配合的导向条。
7.根据权利要求1所述的污泥压块机，其特征在于：所述滤板的顶部设置有提手。
8.根据权利要求1所述的污泥压块机，其特征在于：所述压紧装置为液压缸。
9.根据权利要求1所述的污泥压块机，其特征在于：所述驱动装置为气缸、液压缸或者电子伸缩杆。
说明书
污泥压块机
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种污泥压块机。
背景技术
目前，人们日常生活中或者工厂的生产过程中，对污水的处理方式大都是进行直接排放，这样就会对环境造成污染。而且污水中混杂的污泥是良好的肥料，将提取出的污泥散在田间能够对庄稼的生长起到良好的作用。
目前，市场上生产出售的污水处理装置能够对污水进行比较彻底地处理，但是这些装置提取出污泥以后，污泥比较容易会附着在过滤装置上，需要人工进行进一步的处理，这就增加了生产成本，使生产效率降低;而且这些污水处理装置的过滤装置比较容易损坏，在损坏后的更换维修方面比较繁杂，维修周期长，会造成长时间误工。
实用新型内容
本实用新型的目的在于避免现有技术的不足之处，提供污泥压块机，从而有效解决现有技术中存在的不足之处。
为实现上述目的，本实用新型采取的技术方案为：污泥压块机，包括左机架、右机架、横梁、压紧装置和过滤装置，横梁固定安装在左机架和右机架之间，过滤装置包括从左至右依次设置的止推板、左滤框、左滤板组件、中间滤框、右滤板组件、右滤框以及压紧板，上述过滤装置部件中的任意相邻二者通过连接机构相连且可滑动的设置在所述横梁上，所述止推板的左侧与所述左机架固定连接，所述压紧板的右侧与所述压紧装置的输出端相连;
所述连接机构包括左连杆、右连杆以及凹字形滑板，所述凹字形滑板通过其凹槽部设置在所述横梁上，所述凹字形滑板设置在所述过滤装置部件中的任意相邻两者的中部，左连杆的一端与凹字形滑板铰接，另一端与位于凹字形滑板左侧最近的一个过滤装置部件铰接，右连杆的一端与凹字形滑板铰接，另一端与位于凹字形滑板右侧最近的一个过滤装置部件铰接;
所述左、右滤板组件结构相同，且均包括凹形架、滤板以及缓冲板，所述滤板自上插接在凹形架的凹槽中，所述滤板的截面为工字型，所述缓冲板对称设置在所述滤板的两侧且与工字型两侧的凹槽相适配;所述滤板上设置有导柱，所述缓冲板上设置有与所述导柱配合的导向孔，所述滤板和缓冲板之间设置有弹簧，弹簧套在所述导柱上;
所述左滤框、右滤框和中间滤框上设置有与所述缓冲板的角部位置相对应的挡块;所述左滤框、右滤框和中间滤框均为中空的结构;
所述止退板和压紧板的内侧分别设置有可水平移动的左挤压板和右挤压板，所述左、右挤压板分别与所述左、右滤框内侧的中空结构相适配;所述左、右挤压板分别连接有驱动装置。
进一步，所述凹字形滑板的凹槽部的宽度大于所述横梁的宽度。
进一步，左滤框和右滤框的上方均设置有进料口。
进一步，所述中间滤框的下方设置有出水口。
进一步，所述缓冲板上设置有若干通孔。
进一步，所述凹形架的凹槽两侧设置有导向槽，所述滤板上设置有与所述导向槽配合的导向条。
进一步，所述滤板的顶部设置有提手。
进一步，所述压紧装置为液压缸。
进一步，所述驱动装置为气缸、液压缸或者电子伸缩杆。
本实用新型的上述技术方案具有以下有益效果：本实用新型设置有缓冲板，在过滤装置闭合的过程中，起到一个缓冲的作用，降低机器的损耗，延长使用寿命，在过滤装置打开的初始阶段，会继续压住滤框，避免因为突然卸力导致的泥渣饼翻落或者外溅，利于泥渣饼的回收，同时缓冲板将泥渣饼与滤布分隔，降低了滤布的损耗，节省了成本;将滤板设置在凹形架中，采用快速拆装的结构，便于滤板的拆装和滤布的更换，节省了大量的时间，提高了工作效率。
