申请日2016.07.28
公开(公告)日2017.01.11
IPC分类号F23G7/06; F23J15/02
摘要
本实用新型公开了一种污泥臭气回收处理系统，锅炉设置有锅炉进气口和废气排放口，污泥堆放场的上方设置有钟罩收集器，钟罩收集器的上端部设置臭气收集口，臭气收集口通过集气风道连接一次风机，一次风机通过送气风道连接锅炉进气口，废气排放口连接脱硫塔，脱硫塔连接烟囱。本实用新型通过钟罩收集器把污泥产生的臭气收集起，送到锅炉的炉膛内燃烧，减少煤资源的使用量，通过脱硫设备完成对SO2的处理，使排放气体干净、清洁无异味，既解决了臭味排放问题，又不需太大的投资，而燃烧后产生的气体经过脱硫处理，完全达到环保排放标准，不对大气产生污染，还能降低锅炉的能耗，符合国家对造纸企业清洁生产的要求。
权利要求书
1.一种污泥臭气回收处理系统，包括污泥堆放场(1)、锅炉(2)、脱硫塔(3)和烟囱(4)，锅炉(2)设置有锅炉进气口和废气排放口，废气排放口连接脱硫塔(3)，脱硫塔(3)连接烟囱(4)，其特征在于：污泥堆放场(1)的上方设置至少一钟罩收集器(5)，钟罩收集器(5)的上端部设置臭气收集口，臭气收集口通过集气风道连接一次风机(6)，一次风机(6)通过送气风道连接锅炉进气口。
2.根据权利要求1所述的一种污泥臭气回收处理系统，其特征在于：所述钟罩收集器(5)的下部设置有一臭气收集罩(51)，臭气收集罩(51)的上端部连接所述臭气收集口，臭气收集罩(51)的底面敞开，臭气收集罩(51)的横向截面从上到下的变化趋势为逐渐变大，臭气收集罩(51)设置在污泥的上方，臭气收集罩(51)的底面朝向污泥。
3.根据权利要求2所述的一种污泥臭气回收处理系统，其特征在于：所述泥堆放场的四周设置有池壁，臭气收集罩(51)的底面的四周边缘分别接近相应的池壁。
4.根据权利要求3所述的一种污泥臭气回收处理系统，其特征在于：所述污泥臭气回收处理系统设置有一负压室(7)，集气风道连接负压室(7)的上部，负压室(7)的侧面连接所述一次风机(6)。
5.根据权利要求4所述的一种污泥臭气回收处理系统，其特征在于：所述臭气收集罩(51)、集气风道、送气风道和负压室(7)的内壁面设置有防腐涂层。
6.根据权利要求4所述的一种污泥臭气回收处理系统，其特征在于：所述一次风机(6)设置有进风口，一次风机(6)的进风口安装一个调节风门。
说明书
一种污泥臭气回收处理系统
技术领域
本实用新型涉及造纸企业对污泥散发出去的臭气的处理设备技术领域，尤其是涉及一种污泥臭气回收处理系统。
背景技术
造纸企业生产过程中产生的污泥臭气很重，并且堆放处让人难靠近，臭味散发出去，既污染环境，又严重影响公司形象，不符合国家对造纸企业清洁生产的要求，因此有必要予以改进，消除污泥散发出去的臭气。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供一种污泥臭气回收处理系统，它将臭气送到锅炉燃烧，既解决了臭味排放问题，又实现节能环保的目的。
为了实现上述目的，本实用新型所采用的技术方案是。

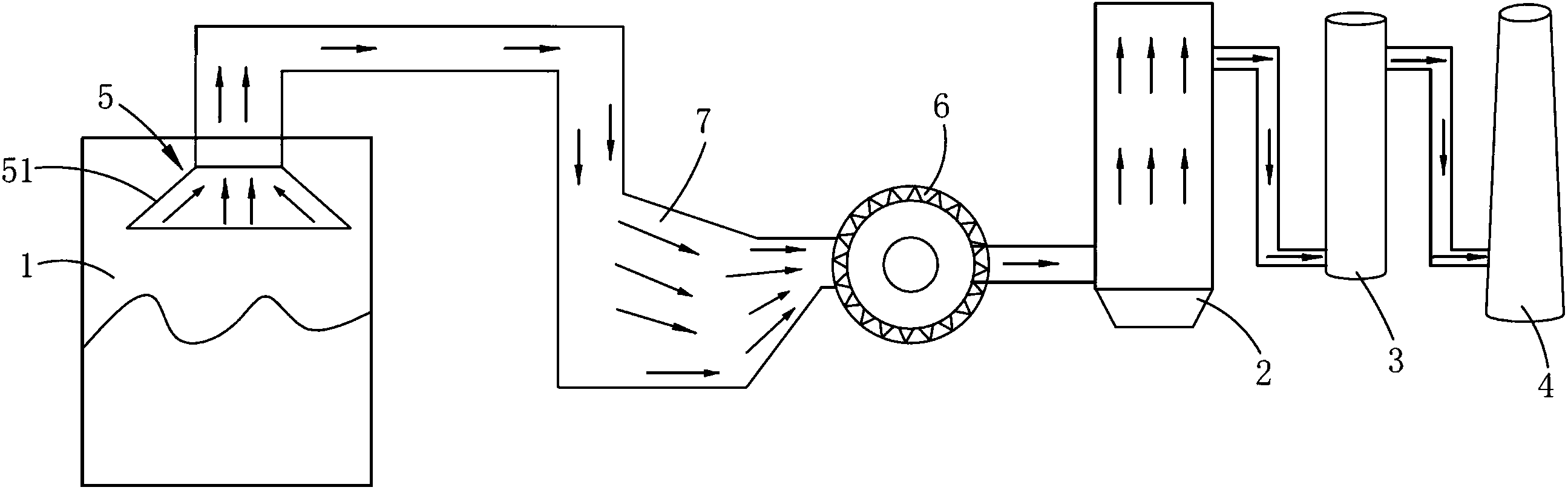

一种污泥臭气回收处理系统，包括污泥堆放场、锅炉、脱硫塔和烟囱，锅炉设置有锅炉进气口和废气排放口，废气排放口连接脱硫塔，脱硫塔连接烟囱，污泥堆放场的上方设置至少一钟罩收集器，钟罩收集器的上端部设置臭气收集口，臭气收集口通过集气风道连接一次风机，一次风机通过送气风道连接锅炉进气口。
进一步的技术方案中，所述钟罩收集器的下部设置有一臭气收集罩，臭气收集罩的上端部连接所述臭气收集口，臭气收集罩的底面敞开，臭气收集罩的横向截面从上到下的变化趋势为逐渐变大，臭气收集罩设置在污泥的 上方，臭气收集罩的底面朝向污泥。
进一步的技术方案中，所述泥堆放场的四周设置有池壁，臭气收集罩的底面的四周边缘分别接近相应的池壁。
进一步的技术方案中，所述污泥臭气回收处理系统设置有一负压室，集气风道连接负压室的上部，负压室的侧面连接所述一次风机。
进一步的技术方案中，所述臭气收集罩、集气风道、送气风道和负压室的内壁面设置有防腐涂层。
进一步的技术方案中，所述一次风机设置有进风口，一次风机的进风口安装一个调节风门。
采用上述结构后，本实用新型和现有技术相比所具有的优点是：本实用新型通过钟罩收集器把污泥产生的臭气收集起，送到锅炉的炉膛内燃烧，减少煤资源的使用量，通过脱硫设备完成对SO2的处理，使排放气体干净、清洁无异味，既解决了臭味排放问题，又不需太大的投资，而燃烧后产生的气体经过脱硫处理，完全达到环保排放标准，不对大气产生污染，还能降低锅炉的能耗，符合国家对造纸企业清洁生产的要求。
另外，本实用新型中的大部分组件是造纸厂的现有设备，如污泥堆放场、一次风机、锅炉、脱硫塔和烟囱，需要增加投资建设的主要是钟罩收集器、集气风道和送气风道，投资成本很低。
