摘要
本实用新型公开了一种兼具污水池充氧及设备机房排涝的装置，包括设备机房及设于设备机房侧边的污水池;所述设备机房内设有水泵;所述水泵的进水端通过进水管路与污水池相连通;所述水泵的出水端通过出水管路与射流器的一端相连接，射流器的另一端通过管道与污水池相连通;所述射流器的进气孔连接有进气管，所述进气管的另一端位于设备机房的底部。本实用新型结构简单，可应用于众多既有需要充气的场合，又有可能需要排少量水的场合;同时由于充氧气过程中，空气必须先经过机房才进入污水池，可以很好得对机房内的空气进行更新，确保机房内空气清新，同时可以排除机房内的湿气，一举多得。
摘要附图
权利要求书
1.一种兼具污水池充氧及设备机房排涝的装置，其特征在于：包括设备机房(1)及设于设备机房(1)侧边的污水池(2);所述设备机房(1)内设有水泵(3);所述水泵(3)的进水端通过进水管路(4)与污水池(2)相连通;所述水泵(3)的出水端通过出水管路(5)与射流器(6)的一端相连接，射流器(6)的另一端通过管道与污水池(2)相连通;所述射流器(6)的进气孔连接有进气管(7)，所述进气管(7)的另一端位于设备机房(1)的底部。
2.根据权利要求1所述的一种兼具污水池充氧及设备机房排涝的装置，其特征在于：所述进水管路(4)、出水管路(5)和进气管(7)上分别设有阀门(8)。
3.根据权利要求1所述的一种兼具污水池充氧及设备机房排涝的装置，其特征在于：所述出水管路(5)上设有止回阀(9)。
4.根据权利要求1所述的一种兼具污水池充氧及设备机房排涝的装置，其特征在于：所述设备机房(1)和污水池(2)的顶部分别设有通风口(10)。
说明书
一种兼具污水池充氧及设备机房排涝的装置
技术领域
本实用新型涉及污水池设备技术领域，尤其涉及到一种兼具污水池充氧及设备机房排涝的装置。
背景技术
埋地式污水处理装置通常需要设置专门的机房和操作间，如果机房和操作间位于地下，则地下操作房的积水和排涝成为一大难题，需要专门设置集水坑和排涝泵，由于排涝泵需要完全浸没在水下才能正常工作，所以集水坑要做比较深，要基于机房的基础上再往下挖深，增加难度和工程造价，同时采用污水泵抽吸操作间污水无法完全排空;操作间长期含水分高湿度大会导致设备、电气控制系统容易出现故障。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、实用的兼具污水池充氧及设备机房排涝的装置。
本实用新型是通过如下方式实现的：

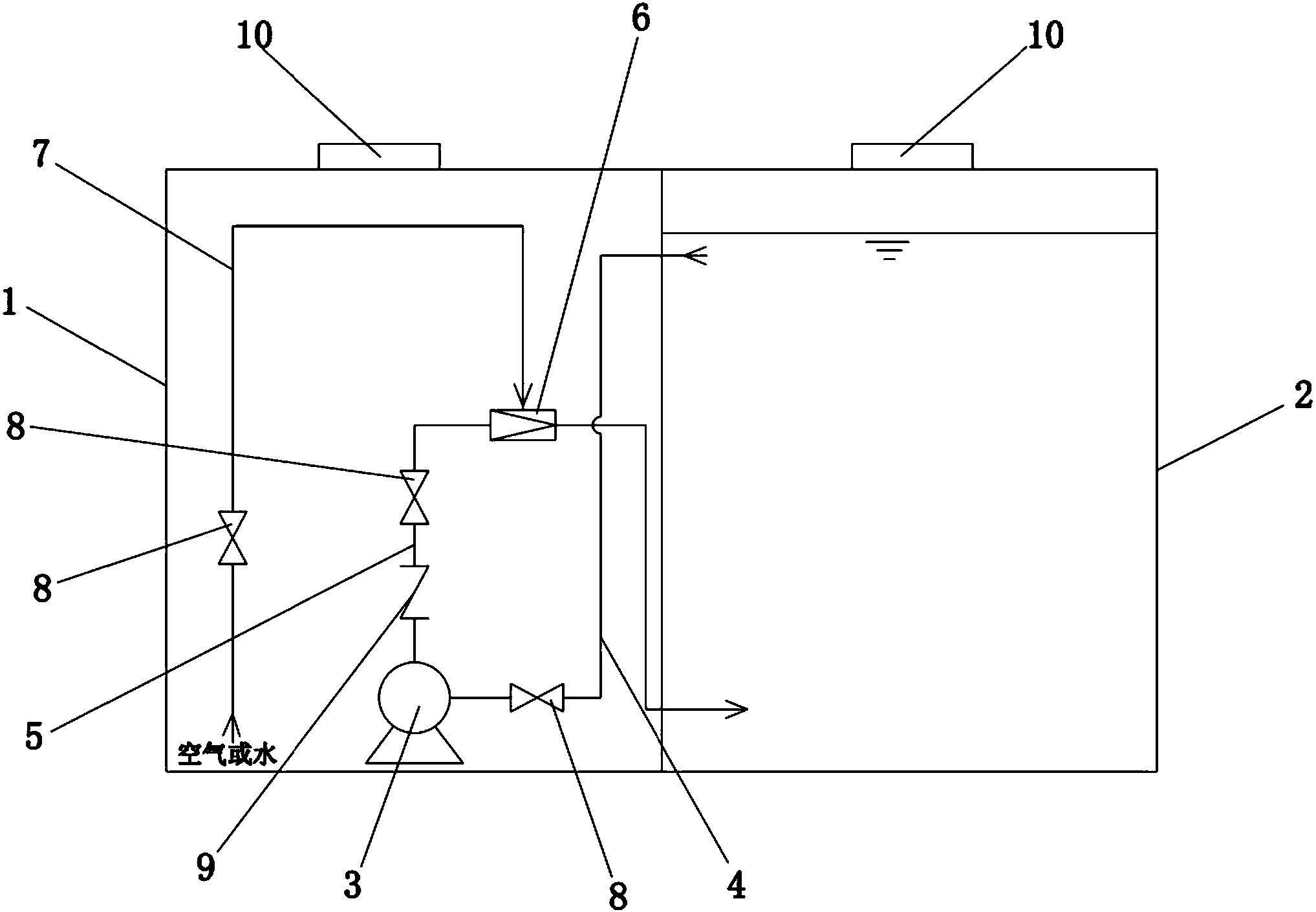

一种兼具污水池充氧及设备机房排涝的装置，其特征在于：包括设备机房1及设于设备机房1侧边的污水池2;所述设备机房1内设有水泵3;所述水泵3的进水端通过进水管路4与污水池2相连通;所述水泵3的出水端通过出水管路5与射流器6的一端相连接，射流器6的另一端通过管道与污水池2相连通;所述射流器6的进气孔连接有进气管7，所述进气管7的另一端位于设备机房1的底部。
进一步地，所述进水管路4、出水管路5和进气管7上分别设有阀门8。
进一步地，所述出水管路5上设有止回阀9。
进一步地，所述设备机房1和污水池2的顶部分别设有通风口10。
本实用新型的有益效果在于：结构简单，，可应用于众多既有需要充气的场合，又有可能需要排少量水的场合;同时由于充氧气过程中，空气必须先经过机房才进入污水池，可以很好得对机房内的空气进行更新，确保机房内空气清新，同时可以排除机房内的湿气，一举多得。
