申请日2017.01.19
公开(公告)日2017.09.05
IPC分类号B01D33/04; B01D33/46
摘要
本实用新型为一种链条式污泥机刮板结构，用来分离污水中的液体及污泥，并包含：一具有一排泥口的基架、一架设在基架上的推泥机构、一架设在基架上并位在推泥机构下方的滤网，以及一刮除装置，该推泥机构包括数个可将滤网上的污泥刮起并往排泥口方向推送的推泥板，而该刮除装置包括一个藉重力下摆地架设在基架上的枢摆座，以及一个安装在枢摆座的一枢摆端上的刮板，上述刮板并可将附着在推泥板上的污泥刮落到排泥口，藉此可避免污泥沾黏在推泥板上再随着推泥板循环后随处掉落，或者掉落到未处理的废液中造成负担，藉以维持链条式污泥机的清洁，同时提高分离处理的效益。
摘要附图
权利要求书
1.一种链条式污泥机刮板结构，其特征在于包含：
一基架，具有一排泥口;
一滤网，架设在该基架上;
一推泥机构，架设在该基架上并位在滤网上方，其包括数个可将滤网上的污泥往该排泥口推送的推泥板;

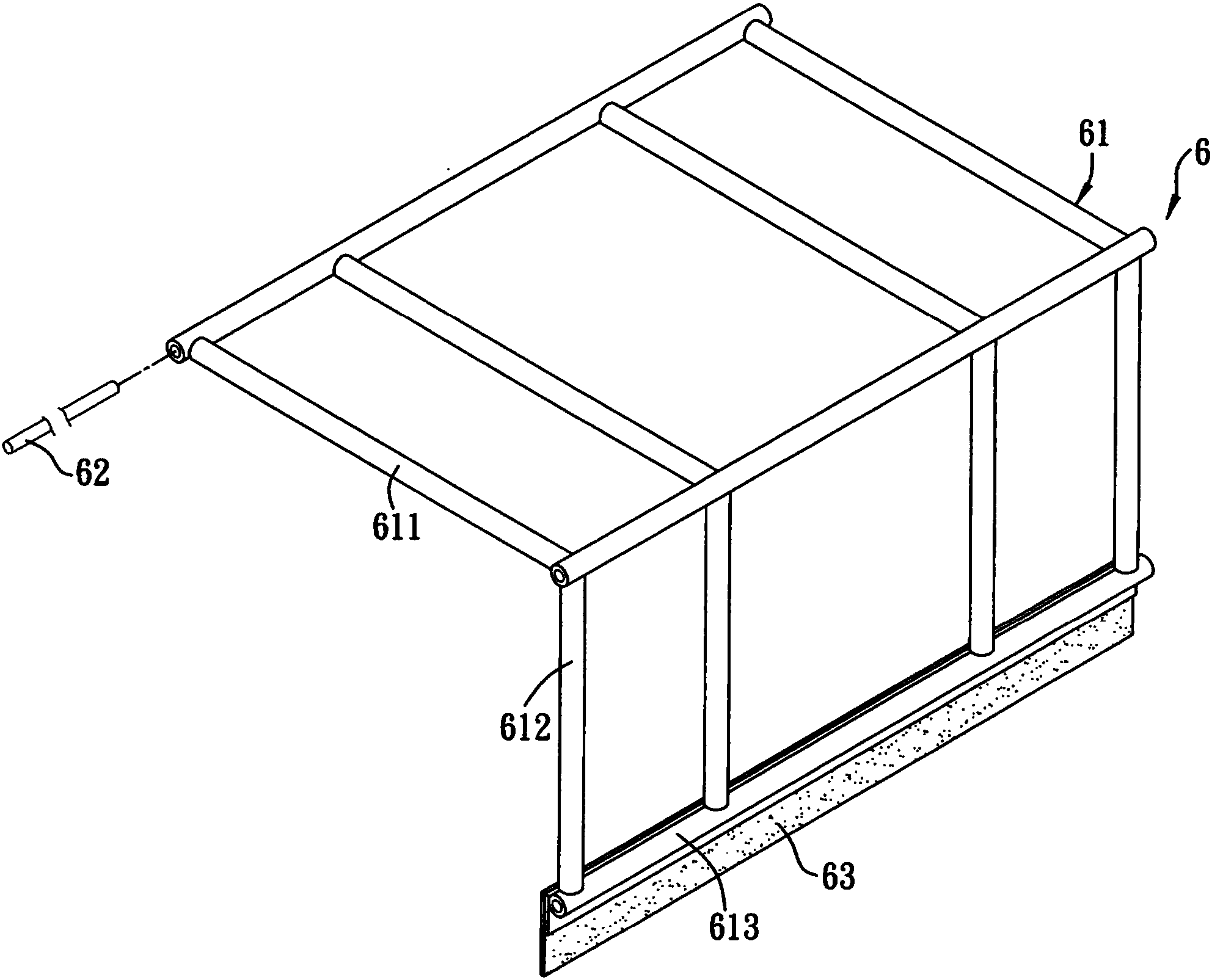

一刮除装置，包括一个藉重力下摆地架设在基架上的枢摆座，该枢摆座具有一个支点部，以及一个设置该枢摆端的下垂部，使支点部及下垂部间的夹角为90～135度，而该刮除装置还包括一支将枢摆座的支点部枢设在该基架的两基壁之间的枢轴，一个安装在枢摆座的一枢摆端上的刮板，可将附着在推泥板上的污泥刮落到排泥口提高分离处理效果者。
说明书
链条式污泥机刮板结构
技术领域
本实用新型是关于一种链条式污泥机刮板结构，特别是指一种可以分离污水中的污泥且具有刮板装置的链条式污泥机结构。
背景技术
请参阅图1所示，现有链条式污泥机结构1是架设在一污水池11及一污泥池12的上方，并包含：一基架13、一架设在基架13上的推泥机构14，以及一个架设在基架13上并位在推泥机构14下方的滤网15。其中，该推泥机构14具有数个间隔的传动轮141、一条框绕前述传动轮141的链条142、一个用来驱动其中一个传动轮141转动但图中未示出的马达，以及数个等距离地安装在链条142上的推泥板143，上述推泥板143都具有一个推泥面144。当含有污泥的污水由滤网15的一起始端151送入时，污水中的液体会经由滤网15落到污水池11，而固态污泥会堆放在滤网15的起始端151处，当其中一片推泥板143移送到滤网15的起始端151时，就可以将滤网15上的污泥刮起，并且往滤网15的一终止端152推送。当污泥被推送到终止点152时，就会由基架13的一个排泥口131落到污泥池12内，藉此达到固液分离的目的。
现有链条式污泥机结构1虽然可藉由以上的结构达到固液分离的目的，但是在固态污泥的推送上，由于一般污水中的污泥大都具有黏稠性，且污泥在被移送的过程中是由低往高逐渐的推送，因此，具有黏稠性的污泥容易黏附在推泥板143的推泥面144上，当固态污泥附着在推泥板143的推泥面144时，就会随着推泥板143移动，并绕过最上方的传动轮141后逐渐地下降，由于污泥只是暂时地黏附在推泥板143上，因此，在推泥板143移动的过程中污泥可能会随时掉落到机件上，造成机件清洗上的不方便。如果污泥又再度落到未处理的废液中，不仅造成链条式污泥机的负担，也会降低整个链条式污泥机的处理效果。
实用新型内容
本实用新型的主要目的为提供一种链条式污泥机刮板结构，可让污泥正确地落到预定位置，以提高分离处理效果。
本实用新型的链条式污泥机刮板结构包含：一具有一排泥口的基架、一架设在基架上的推泥机构、一个架设在基架上并位在推泥机构下方的滤网，以及一个刮除装置。该推泥机构包括数个可将滤网上的污泥刮起并往排泥口推送的推泥板，而该刮除装置包括一个藉重力下摆地架设在基架上的枢摆座，以及一个安装在枢摆座的一枢摆端上的刮板，上述刮板可将附着在推泥板上的污泥刮落到排泥口。
本实用新型链条式污泥机刮板结构的有益功效在于：藉由增设该刮除装置来将推泥板上的污泥刮除干净，使其正确落到排泥口的设计不仅结构创新，更可避免污泥沾黏在推泥板上再随着推泥板循环后随处掉落，或者掉落到未处理的废液中造成负担，藉以维持链条式污泥机的清洁，同时提高分离处理的效果。
