申请日2016.12.20
公开(公告)日2017.07.28
IPC分类号B01D24/20; C02F1/00
摘要
本实用新型公开了一种活性炭过滤球水处理设备，包括过滤筒体，过滤筒体的内部为空腔结构，过滤筒体的端部设有开口;过滤筒体内设有过滤网框，过滤网框的内部为空腔结构，过滤网框内设有若干活性炭过滤球，过滤筒体的底部位置设有导向管，导向管内套装有旋调管，旋调管的上端设置在过滤网框的底部，旋调管的下端为自由端;过滤筒体的内底部设有导流板，过滤筒体的底部侧壁位置设有出液泵;旋调管的上端与过滤网框的底部之间设有限位筒。本实用新型方便对过滤网框进行升降调节，调节更加灵活。

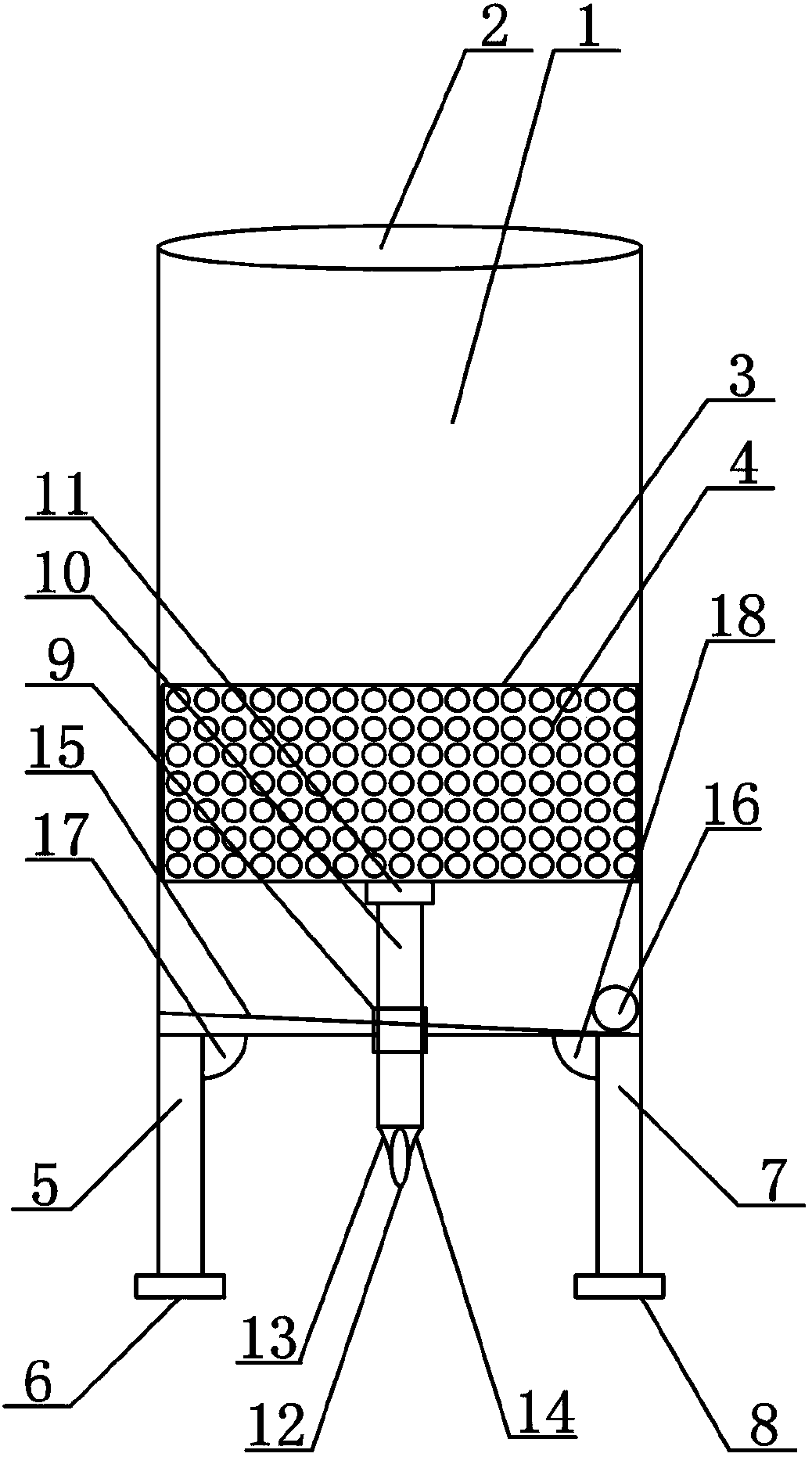

摘要附图
权利要求书
1.一种活性炭过滤球水处理设备，包括过滤筒体，其特征在于：过滤筒体的内部为空腔结构，过滤筒体的端部设有开口;过滤筒体内设有过滤网框，过滤网框的内部为空腔结构，过滤网框内设有若干活性炭过滤球，过滤筒体的底部一侧设有第一支撑柱，第一支撑柱呈竖直布置，第一支撑柱的下端设有第一支撑座，过滤筒体的底部另一侧设有第二支撑柱，第二支撑柱呈竖直布置，第二支撑柱的下端设有第二支撑座;过滤筒体的底部位置设有导向管，导向管呈竖直布置，导向管内套装有旋调管，旋调管呈竖直布置，旋调管的外表面设有外螺纹，导向管的内表面设有内螺纹，导向管与旋调管通过螺纹连接;旋调管的上端设置在过滤网框的底部，旋调管的下端为自由端;过滤筒体的内底部设有导流板，导流板呈倾斜状，过滤筒体的底部侧壁位置设有出液泵;旋调管的上端与过滤网框的底部之间设有限位筒。
2.根据权利要求1所述的活性炭过滤球水处理设备，其特征在于：旋调管的下端设有旋环。
3.根据权利要求2所述的活性炭过滤球水处理设备，其特征在于：旋环的一侧与旋调管之间设有第一扣片，旋环的另一侧与旋调管之间设有第二扣片。
4.根据权利要求1所述的活性炭过滤球水处理设备，其特征在于：活性炭过滤球为球形形状。
5.根据权利要求1所述的活性炭过滤球水处理设备，其特征在于：过滤筒体的底部与第一支撑柱之间设有第一底座，过滤筒体的底部与第二支撑柱之间设有第二底座。
说明书
一种活性炭过滤球水处理设备
【技术领域】
本实用新型涉及一种处理设备，特别涉及一种活性炭过滤球水处理设备。
【背景技术】
活性炭是黑色粉末状或块状、颗粒状、蜂窝状的无定形碳，也有排列规整的晶体碳。活性炭中除碳元素外，还包含两类掺和物：一类是化学结合的元素，主要是氧和氢，这些元素是由于未完全炭化而残留在炭中，或者在活化过程中，外来的非碳元素与活性炭表面化学结合，如用水蒸气活化时，活性炭表面被氧化或水蒸气氧化;另一类掺和物是灰分，它是活性炭的无机部分;灰分在活性碳中易造成二次污染。现有的活性炭不具有对水进行过滤处理，对水进行处理效率低。
【实用新型内容】
本实用新型的主要目的在于提供一种方便对过滤网框进行升降调节，调节更加灵活的活性炭过滤球水处理设备。
为实现上述目的，本实用新型采取的技术方案为：
一种活性炭过滤球水处理设备，包括过滤筒体，过滤筒体的内部为空腔结构，过滤筒体的端部设有开口;过滤筒体内设有过滤网框，过滤网框的内部为空腔结构，过滤网框内设有若干活性炭过滤球，过滤筒体的底部一侧设有第一支撑柱，第一支撑柱呈竖直布置，第一支撑柱的下端设有第一支撑座，过滤筒体的底部另一侧设有第二支撑柱，第二支撑柱呈竖直布置，第二支撑柱的下端设有第二支撑座;过滤筒体的底部位置设有导向管，导向管呈竖直布置，导向管内套装有旋调管，旋调管呈竖直布置，旋调管的外表面设有外螺纹，导向管的内表面设有内螺纹，导向管与旋调管通过螺纹连接;旋调管的上端设置在过滤网框的底部，旋调管的下端为自由端;过滤筒体的内底部设有导流板，导流板呈倾斜状，过滤筒体的底部侧壁位置设有出液泵;旋调管的上端与过滤网框的底部之间设有限位筒。
进一步地，所述旋调管的下端设有旋环。
进一步地，所述旋环的一侧与旋调管之间设有第一扣片，旋环的另一侧与旋调管之间设有第二扣片。
进一步地，所述活性炭过滤球为球形形状。
进一步地，所述过滤筒体的底部与第一支撑柱之间设有第一底座，过滤筒体的底部与第二支撑柱之间设有第二底座。
与现有技术相比，本实用新型具有如下有益效果：通过第一支撑柱与第二支撑柱可以方便对过滤筒体进行支撑，过滤筒体通过开口可以方便输入水源;通过过滤网框内的活性炭过滤球可以方便对水源进行过滤处理;过滤处理后的水源则通过导流板进行导流，通过出液泵可以方便输出过滤后的水流;旋调管的转动可以沿着导向管的轴向位置实现竖直升降调节，从而方便对过滤网框进行升降调节，调节更加灵活。
