申请日2016.10.20
公开(公告)日2017.04.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水澄清装置，包括：离心机、与离心机的进料口相连的进料与加药管线、与进料与加药管线相连的加药装置，所述离心机为转鼓式离心机，所述转鼓的一端为出渣口，另一端为出液口，还包括与离心机的差速器相连的液压站、与出渣口相连的泥水分离器。该污水澄清装置结构紧凑、便于运输与安装、生产效率高、成本低。

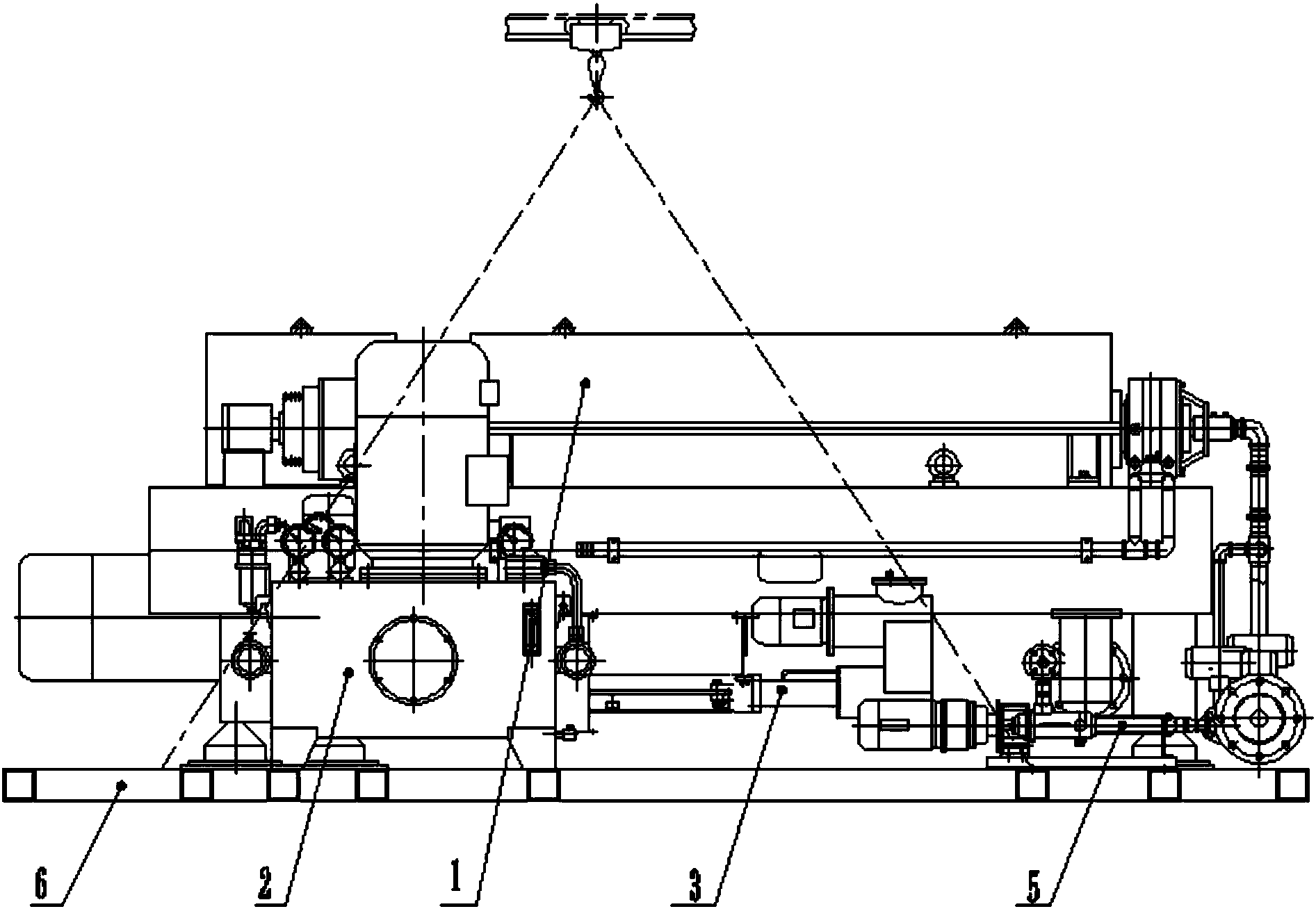

摘要附图
权利要求书
1.一种污水澄清装置，包括：离心机、与离心机的进料口相连的进料与加药管线、与进料与加药管线相连的加药装置，所述离心机为转鼓式离心机，所述转鼓的一端为出渣口，另一端为出液口，其特征在于，还包括与离心机的差速器相连的液压站、与出渣口相连的泥水分离器。
2.如权利要求1所述的一种污水澄清装置，其特征在于，在出渣口的出料法兰处设置有可更换的硬质合金套。
3.如权利要求1或2所述的一种污水澄清装置，其特征在于，所述的液压站还与离心机的主轴承相连。
4.如权利要求1或2所述的一种污水澄清装置，其特征在于，该污水澄清装置采用撬装式一体化设计。
5.如权利要求1或2所述的一种污水澄清装置，其特征在于，还包括底座，所述离心机、液压站安装在底座。
说明书
一种污水澄清装置
技术领域
本实用新型属于碳化钙污水处理领域，尤其涉及一种污水澄清装置。
背景技术
目前，多晶硅工业生产过程中产生的酸性废气处理，一般采用净化塔设备吸收治理腐蚀性气体，以达到净化废气的污染治理目的。具体工作原理是工业生产出的有害废气，通过引风机的动力进入净化塔，先是雾化处理后，穿越内腔的碱性冲击水层，其中大部分尘粉与水粘附后便停留在水中。在冲击水浴后，酸性废气与循环碱性喷淋水相结合，在主体内进一步充分混合，起到中和作用。填料塔对酸、碱性废气净化采用多级旋转式喷淋、吸收，吸收液均与分布在填料上，气相上行，雾状喷淋液下行，经填料多边流动，气液充分交织，酸雾和碱性液中和。同时废气中易溶于水的有害物质也被吸附在了吸收液上，因重力作用经净化塔壁流入循环池，含酸废气经过有效过滤、净化后的气体由塔顶溢出，再经过一个水封塔净化后直接排放大气中。在循环池中污水(重要成分为碳化钙)被泵输送到板框压滤机，对废气污水进行处理，处理后的污水进入下个系统单元，压滤后的泥饼则由卡车外运出去。
该行业现用板框压滤机来处理碳化钙污水过程中暴露出一些问题亟需改进。首先是该种污水处理设备体积庞大，八台设备占用了原料车间残液工序中整整一个楼层。其次是设备滤布、滤板破损严重，在使用平均一个月时间左右就需要重新更换一次滤布，否则处理后的水质难以达标。1台压滤机一共有104片滤布，而一张滤布的成本越为80元人民币，初步估算下来一年光是滤布的成本开销就得几十万。最后就是压滤机从卸料和更换滤布、滤板都需要2-3个工人进行操作，人工成本高。
实用新型内容
本实用新型的主要目的在于提供一种污水澄清装置，用以解决上述问题，该系统结构紧凑、生产成本低、安装方便以及自动化程度高。
为达到以上目的，本实用新型采用的技术方案为：一种污水澄清装置，包括：离心机、与离心机的进料口相连的进料与加药管线、与进料与加药管线相连的加药装置，所述离心机为转鼓式离心机，所述转鼓的一端为出渣口，另一端为出液口，还包括与离心机的差速器相连的液压站、与出渣口相连的泥水分离器。
优选地，在出渣口的出料法兰处设置有可更换的硬质合金套。
优选地，所述的液压站还与离心机的主轴承相连。
优选地，该污水澄清装置采用撬装式一体化设计。
优选地，还包括底座，所述离心机、液压站安装在底座。
本实用新型的有益效果：采用了液压式离心机，使得整个污水澄清装置结构紧凑、生产效率高、处理效果好、自动化程度高;转鼓出渣口硬质合金套结构，提高了耐磨性，延长了设备的使用寿命，检修更换也更为方便合理;该污水澄清装置采用撬装式一体化设计思路，安装方便，运输也方便，节约劳动力成本的同时节约了运输成本。
