申请日2016.11.02
公开(公告)日2017.05.24
IPC分类号B04B1/20; B04B7/12; B04B11/02
摘要
本实用新型公开了一种脱硫 废水处理离心机，包括螺旋叶片、挤压螺旋叶片、锥形转鼓和料仓，所述挡板机构与防护罩相连接，且防护罩的内腔中心贯穿安装有入料管，所述下料仓与料仓之间通过连接螺丝相连接，所述差速机的一侧转动连接有右置电机，所述安装支架与离心机主体相连接，且离心机主体的底部对称设有出液口与出渣口，所述出液口与锥形转鼓的内部相连通，所述螺旋叶片与挤压螺旋叶片均通过转轴安装于锥形转鼓的内腔。该脱硫废水处理离心机安装有螺旋叶片与挤压螺旋叶片，螺旋叶片与挤压螺旋叶片组合呈依次缩小结构，在离心力的作用下，连续进料，连续分离，大大提高工作效率，降低工人劳动强度。
权利要求书

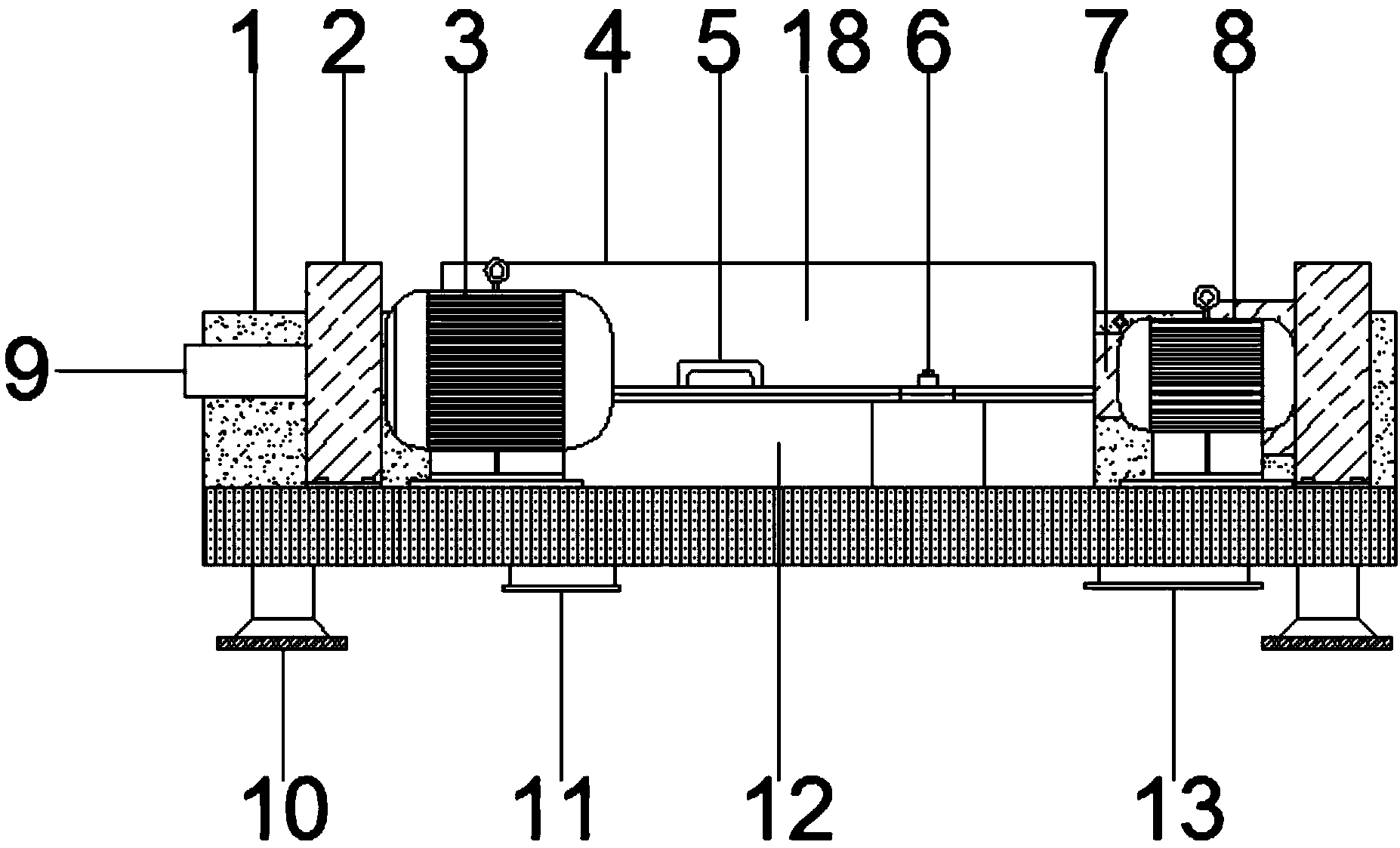

1.一种脱硫废水处理离心机，包括挡板机构(1)、防护罩(2)、左置电机(3)、料仓上顶盖(4)、把手(5)、连接螺丝(6)、差速机(7)、右置电机(8)、入料管(9)、安装支架(10)、出液口(11)、下料仓(12)、出渣口(13)、螺旋叶片(14)、挤压螺旋叶片(15)、锥形转鼓(16)、离心机主体(17)和料仓(18)，其特征在于：所述挡板机构(1)与防护罩(2)相连接，且防护罩(2)的内腔中心贯穿安装有入料管(9)，所述左置电机(3)固定安置于离心机主体(17)的顶侧，所述料仓上顶盖(4)安装于料仓(18)顶部，且料仓(18)的外侧安置有把手(5)，所述下料仓(12)与料仓(18)之间通过连接螺丝(6)相连接，所述差速机(7)的一侧转动连接有右置电机(8)，所述安装支架(10)与离心机主体(17)相连接，且离心机主体(17)的底部对称设有出液口(11)与出渣口(13)，所述出液口(11)与锥形转鼓(16)的内部相连通，所述螺旋叶片(14)与挤压螺旋叶片(15)均通过转轴安装于锥形转鼓(16)的内腔。
2.根据权利要求1所述的一种脱硫废水处理离心机，其特征在于：所述料仓(18)与下料仓(12)的内部安装有锥形转鼓(16)，且锥形转鼓(16)的左侧通过通孔钢管与入料管(9)相连接。
3.根据权利要求1所述的一种脱硫废水处理离心机，其特征在于：所述螺旋叶片(14)与挤压螺旋叶片(15)组合呈依次缩小结构。
4.根据权利要求1所述的一种脱硫废水处理离心机，其特征在于：所述料仓上顶盖(4)为可开合装置。
5.根据权利要求1所述的一种脱硫废水处理离心机，其特征在于：所述出液口(11)、出渣口(13)均与锥形转鼓(16)的内部相连通。
说明书
一种脱硫废水处理离心机
技术领域
本实用新型涉及废水处理技术领域，具体为一种脱硫废水处理离心机。
背景技术
目前脱硫离心机在悬浮硫回收的过程中，由于整个机身处于罩壳全密封的状态下，脱硫离心机是利用硫泡沫中固、液相比重差，依靠千倍于重力的离心力作用，使悬浮硫迅速有效地沉降于转鼓壁，沉渣(即固相)由螺旋输送器将沉渣推向转鼓小端，从出渣口排出，比重较轻的澄清液则从转鼓大端的溢流口流出，连续进料，连续分离，但是由于固相的含水率较低，出渣口经常出现堵塞现象，清理出渣口必须拆除整个机罩，不仅工人的劳动强度较大，而且影响生产正常运行，且现有的脱硫离心机工作效率较低，不能满足人们的使用需求。
实用新型内容
本实用新型的目的在于提供一种脱硫废水处理离心机，以解决上述背景技术中提出的出渣口堵塞，工作效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种脱硫废水处理离心机，包括挡板机构、防护罩、左置电机、料仓上顶盖、把手、连接螺丝、差速机、右置电机、入料管、安装支架、出液口、下料仓、出渣口、螺旋叶片、挤压螺旋叶片、锥形转鼓、离心机主体和料仓，所述挡板机构与防护罩相连接，且防护罩的内腔中心贯穿安装有入料管，所述左置电机固定安置于离心机主体的顶侧，所述料仓上顶盖安装于料仓顶部，且料仓的外侧安置有把手，所述下料仓与料仓之间通过连接螺丝相连接，所述差速机的一侧转动连接有右置电机，所述安装支架与离心机主体相连接，且离心机主体的底部对称设有出液口与出渣口，所述出液口与锥形转鼓的内部相连通，所述螺旋叶片与挤压螺旋叶片均通过转轴安装于锥形转鼓的内腔。
优选的，所述料仓与下料仓的内部安装有锥形转鼓，且锥形转鼓的左侧通过通孔钢管与入料管相连接。
优选的，所述螺旋叶片与挤压螺旋叶片组合呈依次缩小结构。
优选的，所述料仓上顶盖为可开合装置。
优选的，所述出液口、出渣口均与锥形转鼓的内部相连通。
与现有技术相比，本实用新型的有益效果是：该脱硫废水处理离心机安装有螺旋叶片与挤压螺旋叶片，螺旋叶片与挤压螺旋叶片组合呈依次缩小结构，在离心力的作用下，悬浮硫迅速沉降到锥形转鼓壁上成为沉渣，由螺旋叶片将沉渣推向转鼓小端，从出渣口排出，比重较轻的澄清液则从转鼓大端的出液口流出，连续进料，连续分离，料仓顶部安装有料仓上顶盖，且顶盖为可开合装置，如遇堵塞时维修较为方便，大大提高工作效率，降低工人劳动强度。
