申请日2016.11.02
公开(公告)日2017.05.24
IPC分类号B08B3/02
摘要
本实用新型提供了一种污水处理中的清洁设备，包括处理池、高压水泵、喷嘴、电磁阀、控制器，所述处理池内右侧设有滤网，所述处理池与滤网相对的侧壁上分散设有多个安装孔，所述电磁阀设在安装孔上并连接至控制器，在每个所述安装孔上固定安装喷嘴，所述喷嘴通过管道连接在多通接头上，所述多通接头安装在高压水泵上，所述高压水泵通过继电器连接至控制器。本实用新型的有益效果：实现了自动化清洗，通过一台高压水泵分流到多个分散的喷嘴进行滤网整体面积的喷射清洗，降低了人员工作量，提高了清洗效率。
权利要求书
1.一种污水处理中的清洁设备，其特征在于：包括处理池、高压水泵、喷嘴、电磁阀、控制器，所述处理池内右侧设有滤网，所述处理池与滤网相对的侧壁上分散设有多个安装孔，所述电磁阀设在安装孔上并连接至控制器，在每个所述安装孔上固定安装喷嘴，所述喷嘴通过管道连接在多通接头上，所述多通接头安装在高压水泵上，所述高压水泵通过继电器连接至控制器。
2.根据权利要求1所述的一种污水处理中的清洁设备，其特征在于：所述安装孔数量为5个。
3.根据权利要求1所述的一种污水处理中的清洁设备，其特征在于：所述电磁阀数量和大小与安装孔一致。
4.根据权利要求1所述的一种污水处理中的清洁设备，其特征在于：所述高压水泵通过管道连接清水箱。
说明书
一种污水处理中的清洁设备
技术领域
本实用新型属于环保技术领域，尤其是涉及一种污水处理中的清洁设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化，以达到保护环境的过程。在污水处理设备中，通常安装滤网对水体进行过滤以达到更好的水体去污效果，在应用过程中，滤网容易被堵塞，总是需要人工拆卸下来清洗或者更换，导致污水处理效率下降且增加了人工工作量。
实用新型内容
有鉴于此，本实用新型旨在提出一种污水处理中的清洁设备，以解决上述问题的不足之处，通过自动控制节省人力资源，提高清洗效率。
为达到上述目的，本实用新型的技术方案是这样实现的：

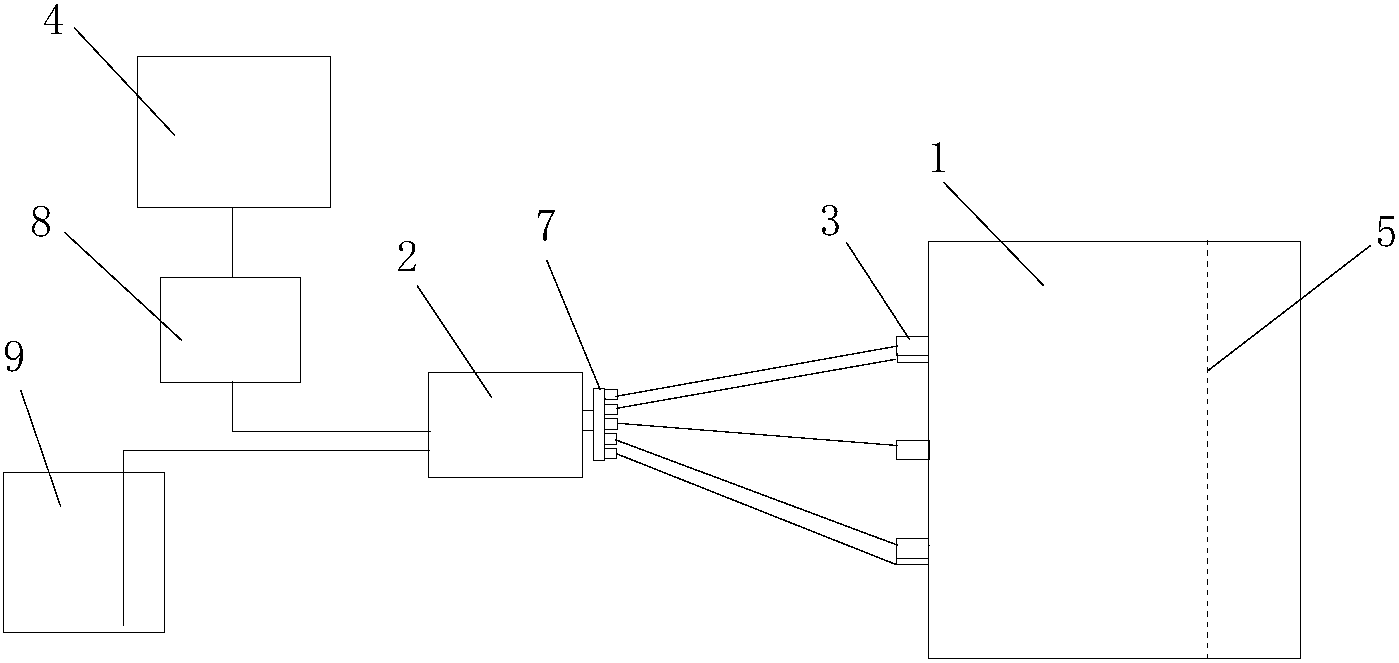

一种污水处理中的清洁设备，包括处理池、高压水泵、喷嘴、电磁阀、控制器，所述处理池内右侧设有滤网，所述处理池与滤网相对的侧壁上分散设有多个安装孔，所述电磁阀设在安装孔上并连接至控制器，在每个所述安装孔上固定安装喷嘴，所述喷嘴通过管道连接在多通接头上，所述多通接头安装在高压水泵上，所述高压水泵通过继电器连接至控制器。
进一步的，所述安装孔数量为5个。
进一步的，所述电磁阀数量和大小与安装孔一致。
进一步的，所述高压水泵通过管道连接清水箱。
相对于现有技术，本实用新型所述的一种污水处理中的清洁设备具有以下优势：
本实用新型所述的清洁设备实现了自动化清洗，通过一台高压水泵分流到多个分散的喷嘴进行滤网整体面积的喷射清洗，降低了人员工作量，提高了清洗效率。
