申请日2016.10.20
公开(公告)日2017.04.19
IPC分类号C02F1/40
摘要
本实用新型公开了一种处理含油废水的高效油水分离机，包括箱体、进水装置、布水墙、微孔波纹板、链式刮油装置、集油槽、集水槽和出水口;进水装置包括进水管路、进气管路和水气混合喷射器，水气混合喷射器的出口端伸入至箱体的内部;布水墙竖直均布间隔设置在箱体的内部，布水墙的底部设有水平均布设置的透水孔、且相邻两件布水墙的透水孔错孔设置;微孔波纹板上下呈多层设置水平架设安装在多件布水墙之间，微孔波纹板的表面上覆盖设有亲油疏水膜、且波纹结构的波峰顶端设有通孔。本处理含油废水的高效油水分离机结构紧凑、占地面积小，安装使用方便，能够实现对含油废水进行高效油水分离，且不产生额外的污泥，适用于不同含油率的含油废水。

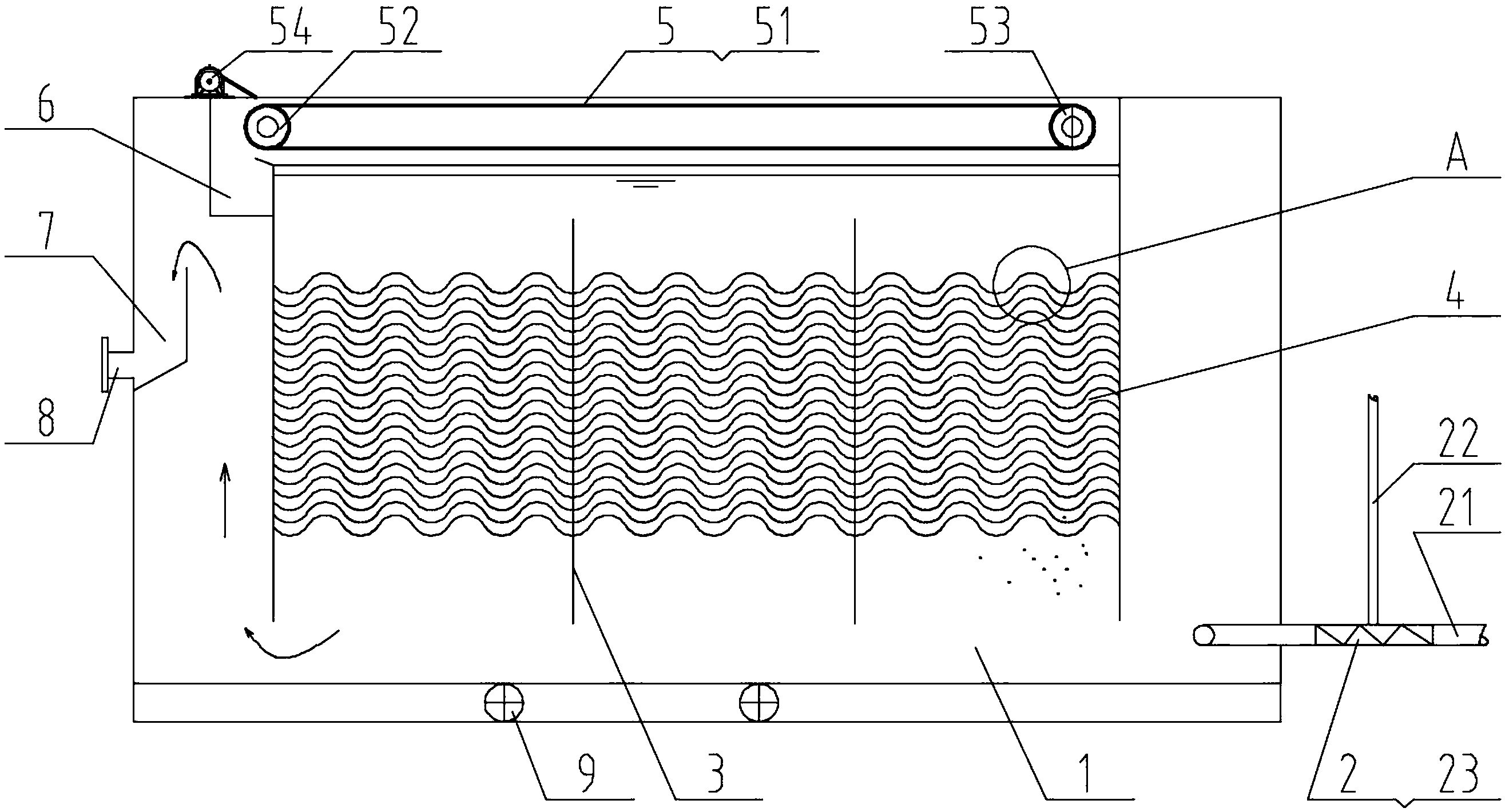

摘要附图
权利要求书
1.一种处理含油废水的高效油水分离机，包括箱体(1)、进水装置(2)、链式刮油装置(5)和出水口(8);所述的链式刮油装置(5)设置在箱体(1)的顶部，包括刮油链板(51)、主动链轮(52)、从动链轮(53)和链板驱动(54)，主动链轮(52)和从动链轮(53)水平架设在箱体(1)内部，刮油链板(51)呈闭环架设连接在主动链轮(52)和从动链轮(53)上并覆盖设置在箱体(1)顶板的下方，链板驱动(54)与主动链轮(52)连接;其特征在于，本处理含油废水的高效油水分离机还包括布水墙(3)、微孔波纹板(4)、集油槽(6)和集水槽(7);
所述的进水装置(2)包括进水管路(21)、进气管路(22)和水气混合喷射器(23)，进水管路(21)和进气管路(22)分别与水气混合喷射器(23)连通，水气混合喷射器(23)的出口端伸入至箱体(1)的内部;
所述的布水墙(3)设置为多件，多件布水墙(3)竖直均布间隔设置在箱体(1)的内部，布水墙(3)底端固定安装在箱体(1)的底板上，布水墙(3)的底部还设有水平均布设置的透水孔、且相邻两件布水墙(3)的透水孔错孔设置;
所述的微孔波纹板(4)设置为多件，多件微孔波纹板(4)上下呈多层设置水平架设安装在多件布水墙(3)之间，微孔波纹板(4)的表面上覆盖设有亲油疏水膜、且微孔波纹板(4)的波纹结构的波峰顶端设有通孔(41);
所述的集油槽(6)设置在对应刮油链板(51)下平面的刮出位置，集油槽(6)通过集油输出管路与浮油收集箱连接;
所述的集水槽(7)设置在远离水气混合喷射器(23)出口端的箱体(1)一侧的内壁上，集水槽(7)的上沿至箱体(1)顶板的距离尺寸不小于集油槽(6)的槽底至箱体(1)顶板的距离尺寸，集水槽(7)与所述的出水口(8)连通。
2.根据权利要求1所述的处理含油废水的高效油水分离机，其特征在于，本处理含油废水的高效油水分离机还包括排泥装置(9)，排泥装置(9)设置在箱体(1)的底部，包括与箱体(1)连通的排泥管路。
3.根据权利要求2所述的处理含油废水的高效油水分离机，其特征在于，所述的箱体(1)的底板设置成上大下小的锥形结构，所述的排泥装置(9)的排泥管路与锥形结构的箱体(1)的底板的最低端连通。
4.根据权利要求2所述的处理含油废水的高效油水分离机，其特征在于，所述的箱体(1)的底板是一端高一端低的斜面结构，所述的排泥装置(9)的排泥管路与斜面结构的箱体(1)的底板的最低端连通。
5.根据权利要求1至4任一权利要求所述的处理含油废水的高效油水分离机，其特征在于，所述的链板驱动(54)设置在箱体(1)外部，链板驱动(54)通过连接机构与主动链轮(52)连接。
6.根据权利要求1至4任一权利要求所述的处理含油废水的高效油水分离机，其特征在于，所述的水气混合喷射器(23)内部设有连通的连续隔段结构。
7.根据权利要求1至4任一权利要求所述的处理含油废水的高效油水分离机，其特征在于，所述的箱体(1)上还设有视镜。
8.根据权利要求1至4任一权利要求所述的处理含油废水的高效油水分离机，其特征在于，所述的微孔波纹板(4)采用聚丙烯材质。
9.根据权利要求1至4任一权利要求所述的处理含油废水的高效油水分离机，其特征在于，所述的箱体1上还设有检修人孔。
说明书
处理含油废水的高效油水分离机
技术领域
本实用新型涉及一种油水分离机，具体是一种适用于含油废水处理的高效油水分离机，属于废水处理技术领域。
背景技术
含油废水的主要来源有油田污水、炼油厂和石油化工厂的废水、煤气厂和焦化厂的废水、皮革厂和食品加工厂的废水等，含油废水的特点是COD、BOD、SS高，油水密度差小，矿化度高。
现有技术中对含油废水进行处理的方法主要有气浮法、隔油法、厌氧法等;气浮法通常为保证产生大量的微气泡而需要添加絮凝剂，絮凝剂用药量较大，处理成本较高，且添加絮凝剂会导致出水水质复杂化，污泥产量较大;隔油池法主要利用油水密度不同达到分离的目的，其要求进水水流稳定、流速慢，且其占地面积较大，除油效率相对较低;厌氧法是通过厌氧微生物分解废水中的复杂有机物，其处理含油废水运行启动时间较长，抗冲击能力较差，容易发生污泥膨胀。
发明内容
针对上述问题，本实用新型提供一种处理含油废水的高效油水分离机，结构紧凑、占地面积小，安装使用方便，能够实现对含油废水进行高效油水分离，且不产生额外的污泥，适用于不同含油率的含油废水。
为实现上述目的，本处理含油废水的高效油水分离机包括箱体、进水装置、布水墙、微孔波纹板、链式刮油装置、集油槽、集水槽和出水口;
所述的进水装置包括进水管路、进气管路和水气混合喷射器，进水管路和进气管路分别与水气混合喷射器连通，水气混合喷射器的出口端伸入至箱体的内部;
所述的布水墙设置为多件，多件布水墙竖直均布间隔设置在箱体的内部，布水墙底端固定安装在箱体的底板上，布水墙的底部还设有水平均布设置的透水孔、且相邻两件布水墙的透水孔错孔设置;
所述的微孔波纹板设置为多件，多件微孔波纹板上下呈多层设置水平架设安装在多件布水墙之间，微孔波纹板的表面上覆盖设有亲油疏水膜、且微孔波纹板的波纹结构的波峰顶端设有通孔;
所述的链式刮油装置设置在箱体的顶部，包括刮油链板、主动链轮、从动链轮和链板驱动;主动链轮和从动链轮水平架设在箱体内部，刮油链板呈闭环架设连接在主动链轮和从动链轮上并覆盖设置在箱体顶板的下方，链板驱动与主动链轮连接;
所述的集油槽设置在对应刮油链板下平面的刮出位置，集油槽通过集油输出管路与浮油收集箱连接;
所述的集水槽设置在远离水气混合喷射器出口端的箱体一侧的内壁上，集水槽的上沿至箱体顶板的距离尺寸不小于集油槽的槽底至箱体顶板的距离尺寸，集水槽与所述的出水口连通。
作为本实用新型的进一步改进方案，本处理含油废水的高效油水分离机还包括排泥装置，排泥装置设置在箱体的底部，包括与箱体连通的排泥管路。
作为本实用新型的进一步改进方案，所述的箱体的底板设置成上大下小的锥形结构，所述的排泥装置的排泥管路与锥形结构的箱体的底板的最低端连通。
作为本实用新型的进一步改进方案，所述的箱体的底板是一端高一端低的斜面结构，所述的排泥装置的排泥管路与斜面结构的箱体的底板的最低端连通。
作为本实用新型的进一步改进方案，所述的链板驱动设置在箱体外部，链板驱动通过连接机构与主动链轮连接。
作为本实用新型的进一步改进方案，所述的水气混合喷射器内部设有连通的连续隔段结构。
作为本实用新型的进一步改进方案，所述的箱体上还设有视镜。
作为本实用新型的进一步改进方案，所述的微孔波纹板采用聚丙烯材质。
作为本实用新型的进一步改进方案，所述的箱体上还设有检修人孔。
与现有技术相比，本处理含油废水的高效油水分离机由于设有竖直均布间隔设置在箱体内部的多件布水墙，且布水墙的底部设有水平均布设置的透水孔、相邻两件布水墙的透水孔错孔设置，因此气液混合物进入箱体后布水墙可降低气液混合物的流速、减缓紊流度，产生平稳的层流，实现均匀布水以保证有效油水分离;由于设有多件上下呈多层设置水平架设安装在多件布水墙之间的微孔波纹板，且微孔波纹板的表面上覆盖设有亲油疏水膜、微孔波纹板的波纹结构的波峰顶端设有通孔，因此气液混合物流经微孔波纹板时油滴被具有亲油疏水膜的亲油性微孔波纹板捕获、加速聚集并与水分离，小颗粒油滴逐渐形成大颗粒油滴浮油，并沿波纹纹路流至微孔波纹板的波纹结构波峰处，油滴由气泡携带进入上一层的微孔波纹板，分离的水由于重力作用向下做相对运动，实现高效油水分离;本处理含油废水的高效油水分离机结构紧凑、占地面积小，安装使用方便、且不产生额外的污泥，适用于不同含油率的含油废水。
