申请日2016.11.02
公开(公告)日2017.06.13
IPC分类号C02F9/14
摘要
本实用新型公开一种工业废水高效处理系统，包括依次连接的循环预处理装置、循环氧化装置、气浮装置、有机吸附装置、反硝化处理装置、膜生物反应器以及污泥处理装置，所述循环预处理装置包括过滤池、第一沉淀池以及第一回流装置，所述循环氧化装置包括氧化反应装置、第二沉淀池以及第二回流装置，所述过滤池、第一沉淀池、氧化反应装置、第二沉淀池分别与污泥处理装置连接，藉此，通过本实用新型之工业废水高效处理系统，能够有效控制废水中大量的杂质，从而达标排放，减少污泥的排放量，提高了处理效率及废水回用率，降低了运行成本。
权利要求书
1.一种工业废水高效处理系统，其特征在于：包括依次连接的循环预处理装置、循环氧化装置、气浮装置、有机吸附装置、反硝化处理装置、膜生物反应器以及污泥处理装置，所述循环预处理装置包括过滤池、第一沉淀池以及第一回流装置，该过滤池与第一沉淀池连通，该第一回流装置分别与过滤池、第一沉淀池连通，所述循环氧化装置包括氧化反应装置、第二沉淀池以及第二回流装置，该氧化反应装置的输入端与第一沉淀池连通，该氧化反应装置与第二沉淀池连通，该第二回流装置分别与该氧化反应装置、第二沉淀池连通，所述过滤池、第一沉淀池、氧化反应装置、第二沉淀池分别与污泥处理装置连接。
2.根据权利要求1所述的一种工业废水高效处理系统，其特征在于：所述污泥处理装置连接有一压泥机。
3.根据权利要求1所述的一种工业废水高效处理系统，其特征在于：所述膜生物反应器连接有一回用水存储池。
说明书
一种工业废水高效处理系统
技术领域
本实用新型涉及工业废水处理领域技术，尤其是指一种工业废水高效处理系统。
背景技术
随着我国工业化的不断深入，各地区陆续建立了高新技术开发区、工业园、科技园等形式的工业园区，在各类工业园区迅速增长的同时会产生大量废水，有些企业对这些废水进行了处理及回用，但是一般废水处理效率较低，并且出水回收利用达标率较低以及产生大量的污泥，能够回用于企业生产的可用水较少，导致企业运行成本较高，不利于企业环保工程的推广动作。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种工业废水高效处理系统，其能够有效控制废水中大量的杂质，从而达标排放，减少污泥的排放量，提高了处理效率及废水回用率，降低了运行成本。
为实现上述目的，本实用新型采用如下之技术方案：

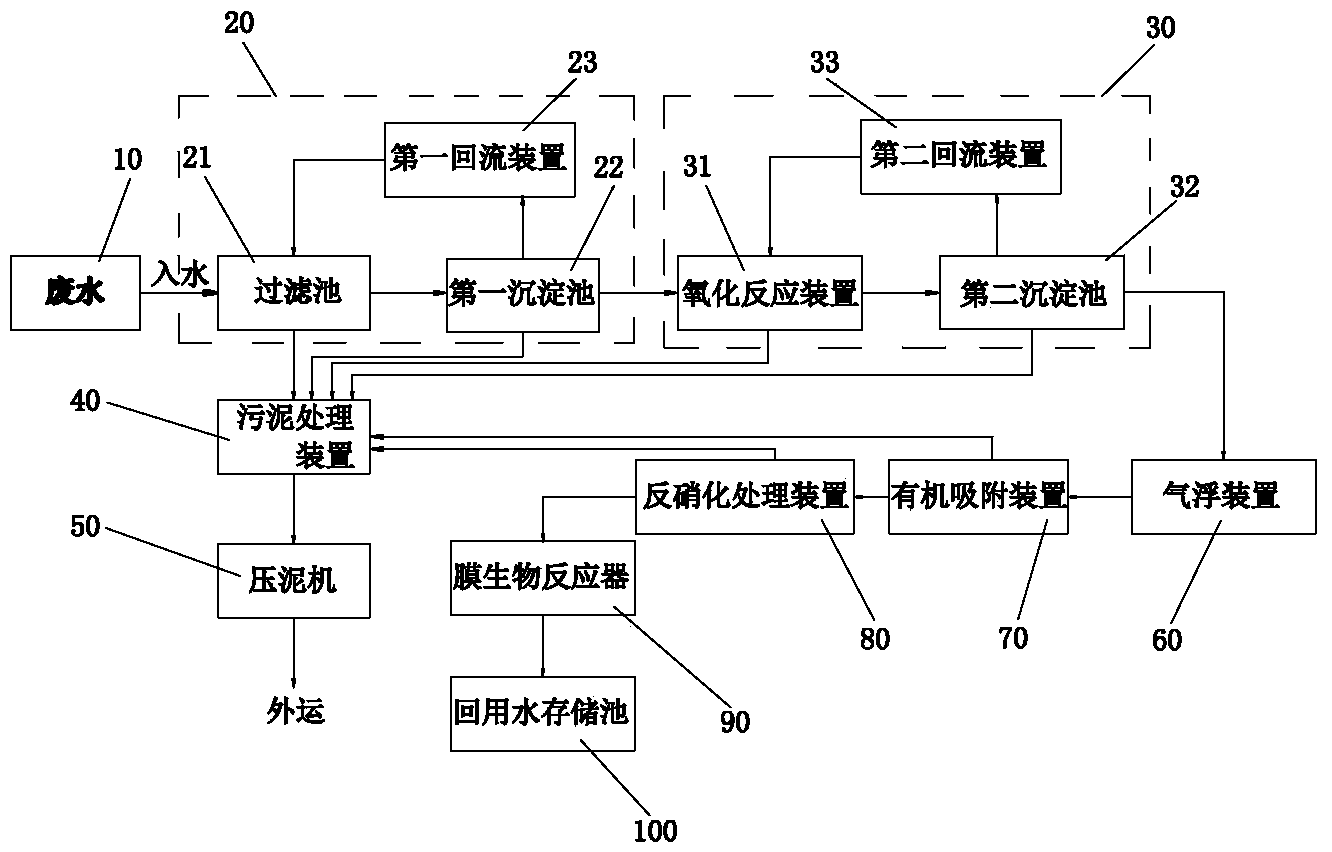

一种工业废水高效处理系统，包括依次连接的循环预处理装置、循环氧化装置、气浮装置、有机吸附装置、反硝化处理装置、膜生物反应器以及污泥处理装置，所述循环预处理装置包括过滤池、第一沉淀池以及第一回流装置，该过滤池与第一沉淀池连通，该第一回流装置分别与过滤池、第一沉淀池连通，所述循环氧化装置包括氧化反应装置、第二沉淀池以及第二回流装置，该氧化反应装置的输入端与第一沉淀池连通，该氧化反应装置与第二沉淀池连通，该第二回流装置分别与该氧化反应装置、第二沉淀池连通，所述过滤池、第一沉淀池、氧化反应装置、第二沉淀池分别与污泥处理装置连接。
作为一种优选方案，所述污泥处理装置连接有一压泥机。
作为一种优选方案，所述膜生物反应器连接有一回用水存储池。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是通过依次连接的循环预处理装置、循环氧化装置、气浮装置、有机吸附装置、反硝化处理装置、膜生物反应器以及污泥处理装置，形成一种新型的工业废水高效处理系统，能够有效控制废水中大量的杂质，从而达标排放，减少污泥的排放量，提高了处理效率及废水回用率，降低了运行成本。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
