申请日2016.11.02
公开(公告)日2017.05.31
IPC分类号B01F7/16; B01F15/02
摘要
本实用新型公开了一种废水环保处理搅拌装置，包括壳体、驱动电机、进水口、工作箱和辅助搅拌器，所述壳体的下方安装有盖板，所述壳体的内部固定有减速机，所述的左侧设置有液压泵，所述驱动电机的右侧固定有加药箱，所述盖板的内部设置有分药口，所述工作箱的左右两侧均安装有液压杆，所述转轴和辅助搅拌器的表面均设置有搅拌叶。该废水环保处理搅拌装置，设有辅助搅拌器，采用辅助搅拌器和原有的搅拌叶双重搅拌作业，工作效率高，设有加药箱和分药口，能够在搅拌作业的同时加入药物，较为环保，设有液压杆，无需人工打开盖板，清理内部杂物较为方便，能够更加便捷的服务于环境保护行业，给人们创造一个干净、卫生的生活环境。
权利要求书

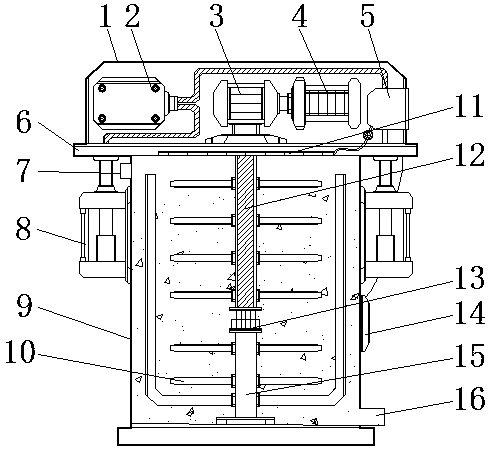

1.一种废水环保处理搅拌装置，包括壳体(1)、驱动电机(4)、进水口(7)、工作箱(9)和辅助搅拌器(15)，其特征在于：所述壳体(1)的下方安装有盖板(6)，所述壳体(1)的内部固定有减速机(3)，所述减速机(3)的左侧设置有液压泵(2)，所述驱动电机(4)与减速机(3)电性输入连接，且减速机(3)的下方安装有转轴(12)，所述驱动电机(4)的右侧固定有加药箱(5)，所述盖板(6)的内部设置有分药口(11)，且加药箱(5)与分药口(11)相连通，所述工作箱(9)的左右两侧均安装有液压杆(8)，所述工作箱(9)的右侧表面固定有操作面板(14)和出水口(16)，且操作面板(14)的下方设置有出水口(16)，所述液压泵(2)和驱动电机(4)均与操作面板(14)相连接，所述辅助搅拌器(15)通过连接器(13)与转轴(12)相连接，且工作箱(9)的内部安装有辅助搅拌器(15)，所述转轴(12)和辅助搅拌器(15)的表面均设置有搅拌叶(10)。
2.根据权利要求1所述的一种废水环保处理搅拌装置，其特征在于：所述液压杆(8)可伸缩的长度范围为0-60cm。
3.根据权利要求1所述的一种废水环保处理搅拌装置，其特征在于：所述工作箱(9)的底部与水平面的夹角为10°。
4.根据权利要求1所述的一种废水环保处理搅拌装置，其特征在于：所述分药口(11)的形状为圆形，且直径小于工作箱(9)的直径。
5.根据权利要求1所述的一种废水环保处理搅拌装置，其特征在于：所述辅助搅拌器(15)上端位置与进水口(7)的位置位于同一水平线上。
说明书
一种废水环保处理搅拌装置
技术领域
本实用新型涉及废水环保处理设备技术领域，具体为一种废水环保处理搅拌装置。
背景技术
废水主要包括生活污水、工业废水和径流雨水等，随着人口的不断增加以及工业化社会的飞速发展，废水产量逐渐增多，造成了严重的环境污染，废水环保处理任务迫在眉睫，市面上的废水环保处理设备种类繁多、样式多样，废水环保处理用的搅拌装置就是其中之一，但现如今市面上的销售的搅拌装置还存在着一些或多或少的缺点影响使用。
比如没有设置辅助搅拌器，单个将搅拌装置搅拌效率比较低，工作效率不高，没有设置加药箱和分药口，不能在搅拌作业时加入药物，不环保，没有设置液压杆，需要人工打开盖板，进而清理内部杂物，使用不方便等，导致了生产需求得不到提高，无法满足使用的需求，为了解决市场上所存在的问题，目前急需改善废水环保处理用搅拌装置的技术，能够更加便捷的服务于环境保护行业，促进环保行业的逐步发展，给人们创造一个干净、卫生的生活环境。
实用新型内容
本实用新型的目的在于提供一种废水环保处理搅拌装置，以解决上述背景技术中提出的搅拌效率较低、不能加药环保处理以及使用不方便等问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水环保处理搅拌装置，包括壳体、驱动电机、进水口、工作箱和辅助搅拌器，所述壳体的下方安装有盖板，所述壳体的内部固定有减速机，所述减速机的左侧设置有液压泵，所述驱动电机与减速机电性输入连接，且减速机的下方安装有转轴，所述驱动电机的右侧固定有加药箱，所述盖板的内部设置有分药口，且加药箱与分药口相连通，所述工作箱的左右两侧均安装有液压杆，所述工作箱的右侧表面固定有操作面板和出水口，且操作面板的下方设置有出水口，所述液压泵和驱动电机均与操作面板相连接，所述辅助搅拌器通过连接器与转轴相连接，且工作箱的内部安装有辅助搅拌器，所述转轴和辅助搅拌器的表面均设置有搅拌叶。
优选的，所述液压杆可伸缩的长度范围为0-60cm。
优选的，所述工作箱的底部与水平面的夹角为10°。
优选的，所述分药口的形状为圆形，且直径小于工作箱的直径。
优选的，所述辅助搅拌器上端位置与进水口的位置位于同一水平线上。
与现有技术相比，本实用新型的有益效果是：该废水环保处理搅拌装置，设有辅助搅拌器，采用辅助搅拌器和原有的搅拌叶双重搅拌作业，工作效率比较高，设有加药箱和分药口，能够在搅拌作业的同时加入药物，较为环保，设有液压杆，无需人工打开盖板，清理内部杂物较为方便，能够更加便捷的服务于环境保护行业，促进环保行业的逐步发展，给人们创造一个干净、卫生的生活环境。
