申请日2016.11.02
公开(公告)日2017.06.13
IPC分类号F23G7/00; F23G5/04; F23G5/033; F23G5/44; C02F11/12; F23J15/00
摘要
本实用新型提供了一种污泥焚烧装置，包括送料传送带和焚烧腔体，所述送料传送带倾斜布置，送料传送带上设有若干个隔板，在送料传送带的斜上端处设有进料道，进料道的另一端与焚烧腔体的相通，在进料道处设有破碎电机，在焚烧腔体内设有防火板，焚烧腔体的顶部设有集烟罩，集烟罩外设有吸烟电动机，焚烧腔体的底部开有焚烧灰出口，在焚烧腔体内的防火板下部设有燃烧器，所述燃烧器外接燃料进口，在焚烧腔体的燃料进口的上部设有进风通道，所述进风通道的外置端口处设有鼓风电机。本实用新型能够提高污泥的燃烧效率，充分燃烧降低污泥燃烧尾气的污染风险，同时立体式结构节省厂房占地空间，降低基建成本。
权利要求书

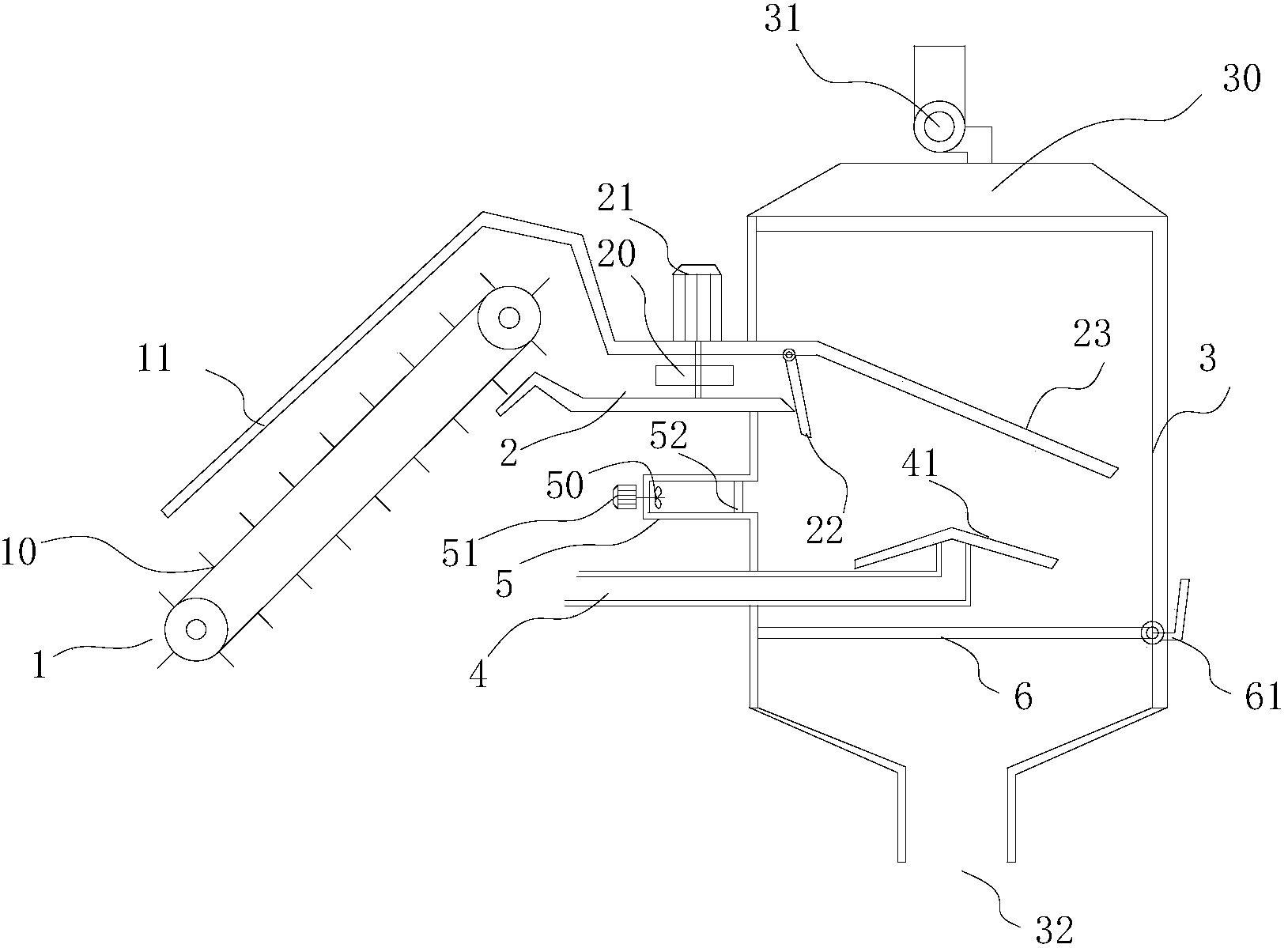

1.一种污泥焚烧装置，其特征在于：包括送料传送带(1)和焚烧腔体(3)，所述送料传送带(1)倾斜布置，送料传送带(1)上设有若干个隔板(10)，在送料传送带(1)的斜上端处设有进料道(2)，进料道(2)的另一端与焚烧腔体(3)的相通，在进料道(2)处设有破碎电机(21)，破碎电机(21)的输出端接有破碎刀(20)，破碎刀(20)能将进料道(2)内的污泥进行粉碎、推送污泥至焚烧腔体(3)内，在焚烧腔体(3)内设有防火板(23)，焚烧腔体(3)的顶部设有集烟罩(30)，集烟罩(30)外设有吸烟电动机(31)，焚烧腔体(3)的底部开有焚烧灰出口(32)，在焚烧腔体(3)内的防火板(23)下部设有燃烧器(41)，所述燃烧器(41)外接燃料进口(4)，在焚烧腔体(3)的燃料进口(4)的上部设有进风通道(5)，所述进风通道(5)的外置端口处设有鼓风电机(51)，鼓风电机(51)上设有鼓风叶片(50)。
2.根据权利要求1所述的一种污泥焚烧装置，其特征在于：在焚烧灰出口(32)上部设有封底板(6)，在焚烧腔体(3)外部设有封底控制把手(61)，封底板(6)在封底控制把手(61)的控制下沿着中心轴转动。
3.根据权利要求1所述的一种污泥焚烧装置，其特征在于：所述燃烧器(41)为球面结构件。
4.根据权利要求1所述的一种污泥焚烧装置，其特征在于：在进料道(2)的进料末端处设有挡板(22)，挡板(22)铰接在进料道(2)的末端。
5.根据权利要求1所述的一种污泥焚烧装置，其特征在于：在进风通道(5)内还设有防回火隔板(52)。
6.根据权利要求1所述的一种污泥焚烧装置，其特征在于：在送料传送带(1)上设有外罩(11)，外罩(11)与进料道(2)形成一体式结构。
7.根据权利要求1所述的一种污泥焚烧装置，其特征在于：所述焚烧腔体(3)下部呈漏斗形，漏斗的小口端为焚烧灰出口(32)。
说明书
一种污泥焚烧装置
技术领域
本实用新型属于污泥处理装置领域，尤其是涉及一种污泥焚烧装置。
背景技术
污泥处理主要包括污泥浓缩、干燥及焚烧，其中污泥焚烧是污泥处理中的最后一步，也是关键的一步，它利用焚烧炉将脱水后的污泥加热燃烧，将污泥中的有机物燃烧使污泥成为少量灰烬，但是现有的污泥焚烧设备的燃烧效率低、污泥的燃烧尾气环境污染危害性较大。
发明内容
有鉴于此，本实用新型旨在提出一种污泥焚烧装置，以提高污泥的燃烧效率，充分燃烧降低污泥燃烧尾气的污染风险，同时立体式结构节省厂房占地空间，降低基建成本。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种污泥焚烧装置，包括送料传送带、焚烧腔体、燃料进口和进风通道，所述送料传送带倾斜布置，送料传送带上设有防止干燥后的污泥滑落的隔板若干个，在送料传送带的斜上端处设有进料道，进料道的另一端与焚烧腔体的侧面相通，所述进料道用于输送从送料传送带上传送而来的污泥，在进料道处设有破碎电机，破碎电机的输出端接有破碎刀，破碎刀能将进料道内的污泥进行粉碎、同时能将进料道内的污泥推送至焚烧腔体内，在焚烧腔体内设有防火板，所述防火板防止污泥焚烧时产生热力将未焚烧的污泥吹出，焚烧腔体的顶部设有集烟罩，集烟罩外设有吸烟电动机，吸烟电动机能够主动将焚烧腔体内的烟气吸出，焚烧腔体的底部开有焚烧灰出口，在焚烧腔体内的防火板下部设有燃烧器，所述燃烧器与燃料进口相通，在焚烧腔体的燃料进口的上部设有进风通道，所述进风通道的外置端口处设有鼓风电机，鼓风电机上设有鼓风叶片;
进一步的，在进风通道内还设有防回火隔板，防止焚烧腔体内的火向进风通道内回流
进一步的，燃烧器为球面结构件，能有效增大污泥在焚烧腔体内的燃烧接触面积;
进一步的，在焚烧灰出口上部设有封底板，所述封底板由设置在焚烧腔体外部的封底控制把手控制，封底板在封底控制把手的控制下沿着中心轴转动;
进一步的，在进料道的进料末端处设有挡板，挡板铰接在进料道的末端，挡板能防止焚烧腔体内燃烧的污泥颗粒向进料道回火造成危险;
进一步的，在送料传送带上设有防止干燥的污泥污染环境而起到防护作用的外罩，外罩与进料道形成一体式结构;
进一步的，所述焚烧腔体下部呈漏斗形，漏斗的小口端即为焚烧灰出口。
相对于现有技术，本实用新型所述的污泥焚烧装置具有以下优势：
本实用新型所述的污泥焚烧装置能够提高污泥的燃烧效率，充分燃烧降低污泥燃烧尾气的污染风险，同时立体式结构节省厂房占地空间，降低基建成本。
