申请日2016.11.02
公开(公告)日2017.06.30
IPC分类号B01J19/18; C02F1/00; B01F13/10
摘要
本实用新型提供了一种废水处理用混合设备，包括反应器，反应器顶端设有可拆卸连接的顶盖，顶盖上通过支架设有旋转电机，旋转电机的输出轴连接搅拌杆，的搅拌杆伸入反应器内，搅拌杆上设有搅拌叶，反应器上设有进液管，进液管顶端设有进液漏斗，进液漏斗连接一混合管，混合管内由上到下设有多个交错设置的挡板，挡板使混合管内迂回连通，反应器侧壁底部设有出液开关。本实用新型所述的废水处理用混合设备能够实现对废水与试剂的混合，提高混合效率，缩短混合时间，进而提高污水处理效率，具有结构简单、混合效率高等优点。
权利要求书
1.一种废水处理用混合设备，其特征在于：包括反应器(2)，所述反应器(2)顶端设有可拆卸连接的顶盖(8)，所述顶盖(8)上通过支架(12)设有旋转电机(1)，所述旋转电机(1)的输出轴连接搅拌杆(4)，所述的搅拌杆(4)伸入所述反应器内，所述搅拌杆(4)上设有搅拌叶(41)，所述反应器(2)上设有进液管(7)，所述进液管(7)顶端设有进液漏斗(9)，所述进液漏斗(9)连接一混合管(5)，所述混合管(5)内由上到下设有多个交错设置的挡板(3)，所述挡板(3)使所述混合管(5)内迂回连通，所述反应器(2)侧壁底部设有出液开关(10)。
2.根据权利要求1所述的废水处理用混合设备，其特征在于：所述反应器(2)内设有第一挡板(6)及位于所述第一挡板(6)下方的第二挡板(13)，所述第一挡板(6)上设有出液孔(61)，所述第一挡板(6)及第二挡板(13)均设置在所述反应器(2)侧壁上，所述第一挡板(6)由所述反应器(2)侧壁端向自由端倾斜向上设置，所述第二挡板(13)由所述反应器(2)侧壁端向自由端倾斜向下设置，所述反应器(2)上设有进液管(7)，所述进液管(7)的出口位于所述第一挡板(6)的正上方。
3.根据权利要求1所述的废水处理用混合设备，其特征在于：所述挡板(3)为3-4个。
4.根据权利要求1所述的废水处理用混合设备，其特征在于：所述挡板(3)等间距设置。
5.根据权利要求1所述的废水处理用混合设备，其特征在于：各所述挡板(3)均水平设置。
6.根据权利要求1所述的废水处理用混合设备，其特征在于：所述反应器(2)侧壁内设有加热管。
7.根据权利要求1-6任一项所述的废水处理用混合设备，其特征在于：所述混合管(5)竖直设置。
8.根据权利要求7所述的废水处理用混合设备，其特征在于：所述进液管(7)内壁呈锯齿状。
9.根据权利要求8所述的废水处理用混合设备，其特征在于：所述进液管(7)与水平面的夹角为45°-90°。
说明书
一种废水处理用混合设备
技术领域
本实用新型属于环境保护领域，尤其是涉及一种废水处理用混合设备。
背景技术
随着工业化的发展，环境不断恶化，尤其是城市空气质量更是不容乐观。工业废水、生活垃圾及汽车尾气等，无时无刻不在危害着人们的健康。随着国家对环保要求越来越高，企业在工业化生产过程中所产生的废水必须要经过相应的废水处理设备处理达标后才可进行排放。
一般的废水废液处理都是采用化学工艺方法，即将各种试剂加入至废水中;在试剂加入至废水的过程中，一般需要通过搅拌的方式来使得试剂与废水进行混合。在实际的废水废液处理过程中，废水与试剂的混合均匀程度直接影响废水处理的效率以及试剂的利用率。
发明内容
有鉴于此，本实用新型旨在提出一种废水处理用混合设备，以解决现有的废水处理设备混合效率低、处理效率低的问题。
为达到上述目的，本实用新型的技术方案是这样实现的：

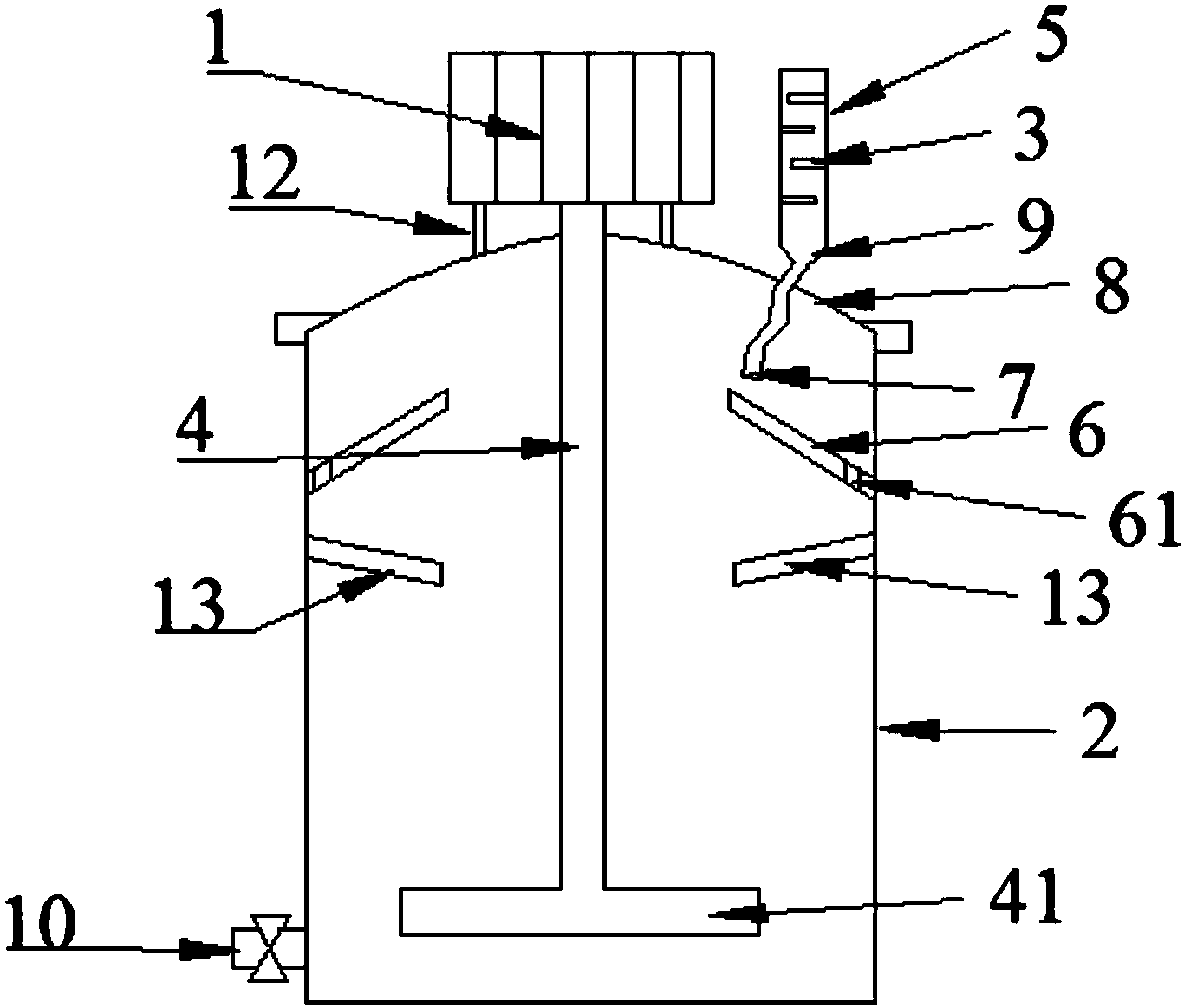

一种废水处理用混合设备，包括反应器(2)，所述反应器(2)顶端设有可拆卸连接的顶盖(8)，所述顶盖(8)上通过支架(12)设有旋转电机(1)，所述旋转电机(1)的输出轴连接搅拌杆(4)，所述的搅拌杆(4)伸入所述反应器内，所述搅拌杆(4)上设有搅拌叶(41)，所述反应器(2)上设有进液管(7)，所述进液管(7)顶端设有进液漏斗(9)，所述进液漏斗(9)连接一混合管(5)，所述混合管(5)内由上到下设有多个交错设置的挡板(3)，所述挡板(3)使所述混合管(5)内迂回连通，所述反应器(2)侧壁底部设有出液开关(10)。
进一步的，所述反应器(2)内设有第一挡板(6)及位于所述第一挡板(6)下方的第二挡板(13)，所述第一挡板(6)上设有出液孔(61)，所述第一挡板(6)及第二挡板(13)均设置在所述反应器(2)侧壁上，所述第一挡板(6)由所述反应器(2)侧壁端向自由端倾斜向上设置，所述第二挡板(13)由所述反应器(2)侧壁端向自由端倾斜向下设置，所述反应器(2)上设有进液管(7)，所述进液管(7)的出口位于所述第一挡板(6)的正上方。
进一步的，所述挡板(3)为3-4个。
进一步的，所述挡板(3)等间距设置。
进一步的，各所述挡板(3)均水平设置。
进一步的，所述反应器(2)侧壁内设有加热管。
进一步的，所述混合管(5)竖直设置。
进一步的，所述进液管(7)内壁呈锯齿状。
进一步的，所述进液管(7)与水平面的夹角为45°-90°。
相对于现有技术，本实用新型所述的废水处理用混合设备具有以下优势：
本实用新型所述的废水处理用混合设备能够实现对废水与试剂的混合，挡板使混合管内迂回连通，能够使废水与试剂在混合管中就进行初步的混合，能够提高混合效率，缩短混合时间，进而提高污水处理效率，具有结构简单、混合效率高等优点。
