申请日2016.11.02
公开(公告)日2017.06.13
IPC分类号C02F9/10; C02F11/12; C02F103/16
摘要
本实用新型公开一种高效净化型电镀废水处理回收系统，包括有电镀废水蓄水池、格栅、废水调节池、微滤膜固液分离装置、离心过滤装置、蒸发器、臭氧氧化池、臭氧消解池、保安过滤器、RO装置、RO浓水处理装置、回用水池、污泥处理装置，所述废水调节池和微滤膜固液分离装置之间连接设有依次连接的斜坡沉淀池、混凝反应装置、臭氧氧化池，所述污泥处置装置包括依次连接的污泥浓缩池、污泥过滤器及干化污泥装置，通过这一连接结构系统的设计有效提高了电镀废水回收处理系统的回收率和净化程度，解决了排放不达标的问题，同时高效的净化回收降低消耗减少成本，满足企业和环境的需求。
权利要求书
1.一种高效净化型电镀废水处理回收系统，包括有电镀废水蓄水池、格栅、废水调节池、微滤膜固液分离装置、离心过滤装置、蒸发器、臭氧氧化池、臭氧消解池、保安过滤器、RO装置、RO浓水处理装置、回用水池、污泥处理装置，其特征在于：所述废水调节池和微滤膜固液分离装置之间连接设有依次连接的斜坡沉淀池、混凝反应装置、臭氧氧化池，所述微滤膜固液分离装置的液体输出端连接所述臭氧消解池，所述污泥处置装置包括依次连接的污泥浓缩池、污泥过滤器及干化污泥装置，所述离心过滤装置的固体输出端连接所述污泥过滤器，所述废水调节池、斜坡沉淀池及臭氧氧化池的一输出端连接所述污泥浓缩池。
2.根据权利要求1所述的高效净化型电镀废水处理回收系统，其特征在于：所述RO浓水处理装置包括依次连接的水解酸化池、接触氧化装置及沉淀池，该沉淀池与所述污泥浓缩池连通。
3.根据权利要求1所述的高效净化型电镀废水处理回收系统，其特征在于：所述污泥浓缩池的一输出端连接所述废水调节池。
说明书
一种高效净化型电镀废水处理回收系统
技术领域
本实用新型涉及电镀废水处理领域技术，尤其是指一种高效净化型电镀废水处理回收系统。
背景技术
目前，电镀工业已得到快速发展;电镀工艺就是利用电解原理，在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如锈蚀)，提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进美观等作用，电镀生产中需要对镀件表面进行清理干净，在电镀过程中及电镀结束后还需多次进行清洗镀件，因此，整个电镀加工生产过程会产生大量的电镀废水，常见的有电镀铜、镍、铬、锌、铜锌合金、铜锡合金等等。
然而，依传统的电镀废水处理方式回收经济效益差并且没有大面积推广的作用，以及存在消耗大，净化程度不够，导致排放不达标造成环境的污染，况且大部分企业的生产规模不断的扩大，使得对废水的回用率的要求不断的提高，传统常规的电镀废水处理系统难以满足企业和环境的要求。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种高效净化型电镀废水处理回收系统，其有效提高了电镀废水回收处理系统的回收率和净化程度，解决了排放不达标的问题，同时高效的净化回收降低消耗减少成本，满足企业和环境的需求。
为实现上述目的，本实用新型采用如下之技术方案：
一种高效净化型电镀废水处理回收系统，包括有电镀废水蓄水池、格栅、废水调节池、微滤膜固液分离装置、离心过滤装置、蒸发器、臭氧氧化池、臭氧消解池、保安过滤器、RO装置、RO浓水处理装置、回用水池、污泥处理装置，其中，所述废水调节池和微滤膜固液分离装置之间连接设有依次连接的斜坡沉淀池、混凝反应装置、臭氧氧化池，所述微滤膜固液分离装置的液体输出端连接所述臭氧消解池，所述污泥处置装置包括依次连接的污泥浓缩池、污泥过滤器及干化污泥装置，所述离心过滤装置的固体输出端连接所述污泥过滤器，所述废水调节池、斜坡沉淀池及臭氧氧化池的一输出端连接所述污泥浓缩池。
作为一种优选方案，所述RO浓水处理装置包括依次连接的水解酸化池、接触氧化装置及沉淀池，该沉淀池与所述污泥浓缩池连通。
作为一种优选方案，所述污泥浓缩池的一输出端连接所述废水调节池。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知, 其主要是通过废水调节池和微滤膜固液分离装置之间连接设有依次连接的斜坡沉淀池、混凝反应装置、臭氧氧化池，该臭氧氧化池的一输出端连接所述污泥处理装置，微滤膜固液分离装置的液体输出端连接所述臭氧消解池，以及RO装置和RO浓水处理装置的设计利用，污泥处置装置包括依次连接的污泥浓缩池、污泥过滤器及干化污泥装置，离心过滤装置的固体输出端连接所述污泥过滤器等的设计，有效提高了电镀废水回收处理系统的回收率和净化程度，解决了排放不达标的问题，同时高效的净化回收降低消耗减少成本，满足企业和环境的需求。

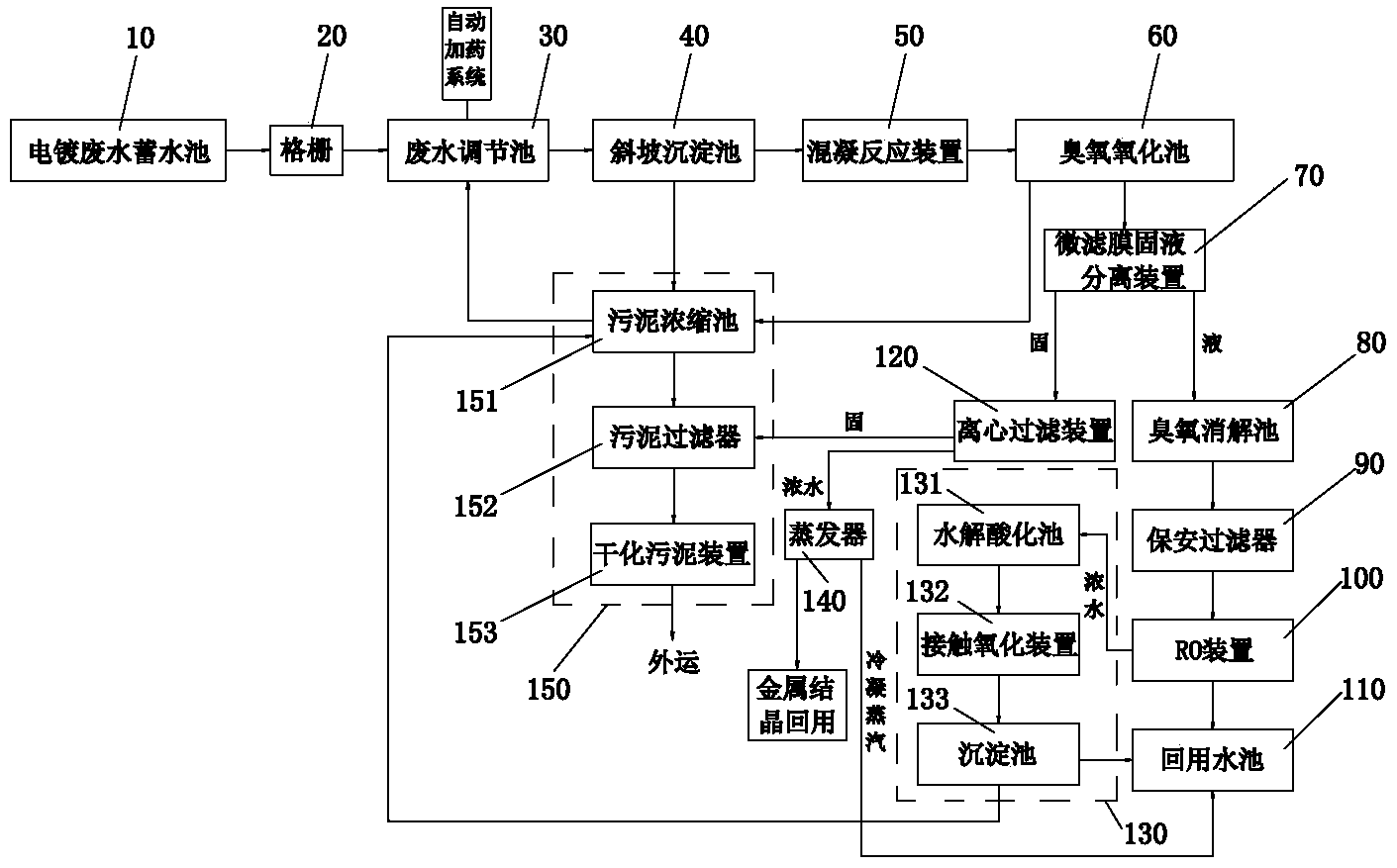

为更清楚地阐述本实用新型的结构特征、技术手段及其所达到的具体目的和功能，下面结合附图与具体实施例来对本实用新型作进一步详细说明。
