申请日2017.01.12
公开(公告)日2017.08.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水循环处理装置，包括通过水管和提升泵依次串联的过滤罐、精密过滤罐、消毒罐和清水池，所述过滤罐内设置有过滤网，过滤网的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸嘴紧贴过滤网设置，所述精密过滤罐内设置有螺旋盘管，螺旋盘管内壁设置有吸附网，螺旋盘管的末端设置有过滤膜，螺旋盘管上连接有反洗进水管和反洗出水管，所述消毒罐的侧壁设置有若干层倾斜消毒液出口，所有倾斜消毒液出口的倾斜方向一致。本实用新型投资成本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性同时，还大大提高了污水处理的效果，达到了废水循环利用的目的。
权利要求书

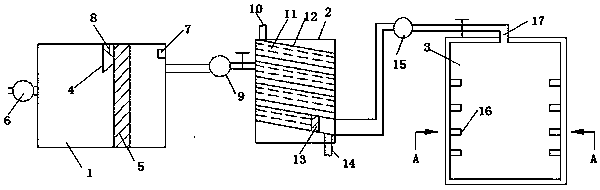

1.一种污水循环处理装置，其特征在于，包括通过水管和提升泵(9)依次串联的过滤罐(1)、精密过滤罐(2)、消毒罐(3)和清水池，所述过滤罐(1)内设置有过滤网(5)，过滤网(5)的进水端设有压力传感器和负压吸嘴(4)，负压吸嘴(4)连接在电动伸缩杆(8)上，负压吸嘴(4)紧贴过滤网(5)设置，所述精密过滤罐(2)内设置有螺旋盘管(12)，螺旋盘管(12)内壁设置有吸附网(11)，螺旋盘管(12)的末端设置有过滤膜(13)，螺旋盘管(12)上连接有反洗进水管(24)和反洗出水管(10)，所述消毒罐(3)的侧壁设置有若干层倾斜消毒液出口(16)，所有倾斜消毒液出口(16)的倾斜方向一致。
2.根据权利要求1所述的一种污水循环处理装置，其特征在于，所述过滤罐(1)、精密过滤罐(2)、消毒罐(3)之间均设有截止阀(15)。
3.根据权利要求1所述的一种污水循环处理装置，其特征在于，所述倾斜消毒液出口(16)连接有消毒液供给罐。
说明书
一种污水循环处理装置
技术领域
本实用新型涉及环保领域，具体涉及一种污水循环处理装置。
背景技术
化学工业包括有机化工和无机化工两大类，化工产品多种多样，成分复杂，由化工厂排出的废水称为化工废水。化工废水多种多样，多数有剧毒，不易净化，在生物体内有一定的积累作用，在水体中具有明显的耗氧性质，易使水质恶化。
目前化工废水的排放不仅会对环境造成较大的污染，而且会对人类自身的身体健康造成很大的威胁，因此，对化工废水的处理具有非常重要的意义。
然而，现有技术中的很多废水处理系统不能有效处理化工废水;净化效果差，且设备成本高，维护时间长。
实用新型内容
为解决上述问题，本实用新型提供了一种污水循环处理装置，投资成本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性同时，还大大提高了污水处理的效果，达到了废水循环利用的目的。
为实现上述目的，本实用新型采取的技术方案为：
一种污水循环处理装置，包括通过水管和提升泵依次串联的过滤罐、精密过滤罐、消毒罐和清水池，所述过滤罐内设置有过滤网，过滤网的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸嘴紧贴过滤网设置，所述精密过滤罐内设置有螺旋盘管，螺旋盘管内壁设置有吸附网，螺旋盘管的末端设置有过滤膜，螺旋盘管上连接有反洗进水管24和反洗出水管，所述消毒罐的侧壁设置有若干层倾斜消毒液出口，所有倾斜消毒液出口的倾斜方向一致。
作为优选，所述过滤罐、精密过滤罐、消毒罐之间均设有截止阀。
作为优选，所述倾斜消毒液出口连接有消毒液供给罐。
本实用新型具有以下有益效果：
投资成本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性同时，还大大提高了污水处理的效果，达到了废水循环利用的目的。
