申请日2017.01.12
公开(公告)日2017.09.19
IPC分类号C02F9/04; F25B30/06
摘要
本实用新型提供一种市政排水施工污水处理管道，包括出水管道、进水管道、法兰连接件、过滤斗、U型管、中和反应管、换热管、连接管、污水源热泵以及污水换热器，出水管道装配在换热管右端面上，污水管道与进水管道通过法兰连接件相连接，过滤斗装配在进水管道内部左侧端面，中和反应管通过导管与U型管相连接，该设计有效的拦截了大颗粒杂质，便于拆卸清理，换热管通过导管与中和反应管相连接，污水源热泵与污水换热器均装配在换热管内部，连接管下端穿过换热管环形侧面与污水源热泵相连接，该设计有效的利用了污水中的热量，增加了本实用新型的功能，本实用新型使用方便，功能多样，便于清理，实用性强。
权利要求书

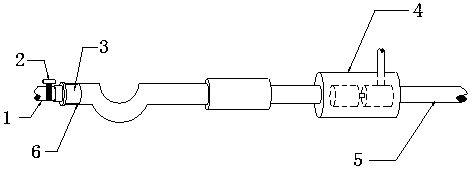

1.一种市政排水施工污水处理管道，包括装置主体、可拆卸防阻塞机构(3)以及热量回收再利用机构(4)，其特征在于：所述装置主体包括污水管道(1)、节流阀(2)、出水管道(5)以及进水管道(6)，所述节流阀(2)装配在污水管道(1)上，所述污水管道(1)设置在进水管道(6)左侧，所述出水管道(5)装配在换热管(41)右端面上;
所述可拆卸防阻塞机构(3)设置在进水管道(6)和换热管(41)之间，所述可拆卸防阻塞机构(3)包括法兰连接件(31)、过滤斗(32)、U型管(33)以及中和反应管(34)，所述污水管道(1)与进水管道(6)通过法兰连接件(31)相连接，所述过滤斗(32)装配在进水管道(6)内部左侧端面，所述U型管(33)左端与进水管道(6)相连接，所述U型管(33)设置在中和反应管(34)左侧，所述中和反应管(34)通过导管与U型管(33)相连接;
所述热量回收再利用机构(4)设置在中和反应管(34)和出水管道(5)之间，所述热量回收再利用机构(4)包括换热管(41)、连接管(42)、污水源热泵(43)以及污水换热器(44)，所述换热管(41)通过导管与中和反应管(34)相连接，所述污水源热泵(43)与污水换热器(44)均装配在换热管(41)内部，所述污水换热器(44)通过导热管与污水源热泵(43)相连接，所述连接管(42)下端穿过换热管(41)环形侧面与污水源热泵(43)相连接。
2.根据权利要求1所述的一种市政排水施工污水处理管道，其特征在于：所述法兰连接件(31)通过螺栓固定。
3.根据权利要求1所述的一种市政排水施工污水处理管道，其特征在于：所述法兰连接件(31)内部装配有密封橡胶圈。
4.根据权利要求1所述的一种市政排水施工污水处理管道，其特征在于：所述出水管道(5)内部装配有过滤网。
5.根据权利要求1所述的一种市政排水施工污水处理管道，其特征在于：所述污水源热泵(43)通过连接管(42)与采暖空调建筑物内部管道相连接。
6.根据权利要求1所述的一种市政排水施工污水处理管道，其特征在于：所述污水源热泵(43)与污水换热器(44)均与外接电源电性连接。
说明书
一种市政排水施工污水处理管道
技术领域
本实用新型是一种市政排水施工污水处理管道，属于市政工程设备领域。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，东北地区有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，地表水污染显而易见，地下水的污染却是触目惊心。
目前污水处理设备尚不完善，依然存在着许多缺点，现有技术中污水处理设备容易被大体积固定杂质阻塞，不易拆卸清理，且现有技术中污水处理设备功能比较单一，资源流失过多，综上所述，现有的污水处理设备已无法满足人们的需要，现急需一种市政排水施工污水处理管道来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种市政排水施工污水处理管道，以解决上述背景技术中提出的问题，本实用新型使用方便，功能多样，便于清理，实用性强。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政排水施工污水处理管道，包括装置主体、可拆卸防阻塞机构以及热量回收再利用机构，所述装置主体包括污水管道、节流阀、出水管道以及进水管道，所述节流阀装配在污水管道上，所述污水管道设置在进水管道左侧，所述出 水管道装配在换热管右端面上，所述可拆卸防阻塞机构设置在进水管道和换热管之间，所述可拆卸防阻塞机构包括法兰连接件、过滤斗、U型管以及中和反应管，所述污水管道与进水管道通过法兰连接件相连接，所述过滤斗装配在进水管道内部左侧端面，所述U型管左端与进水管道相连接，所述U型管设置在中和反应管左侧，所述中和反应管通过导管与U型管相连接，所述热量回收再利用机构设置在中和反应管和出水管道之间，所述热量回收再利用机构包括换热管、连接管、污水源热泵以及污水换热器，所述换热管通过导管与中和反应管相连接，所述污水源热泵与污水换热器均装配在换热管内部，所述污水换热器通过导热管与污水源热泵相连接，所述连接管下端穿过换热管环形侧面与污水源热泵相连接。
进一步地，所述法兰连接件通过螺栓固定。
进一步地，所述法兰连接件内部装配有密封橡胶圈。
进一步地，所述出水管道内部装配有过滤网。
进一步地，所述污水源热泵通过连接管与采暖空调建筑物内部管道相连接。
进一步地，所述污水源热泵与污水换热器均与外接电源电性连接。
本实用新型的有益效果：本实用新型的一种市政排水施工污水处理管道，因本实用新型添加了法兰连接件、过滤斗以及中和反应管，该设计有效的拦截了大颗粒杂质，便于拆卸清理，解决了现有技术中污水处理设备容易被大体积固定杂质阻塞，不易拆卸清理的问题，另添加了U型管，防止了污水回流。
因本实用新型添加了换热管、连接管、污水源热泵以及污水换热器，该设计有效的利用了污水中的热量，增加了本实用新型的功能，解决了现有技术中污水处理设备功能比较单一，资源流失过多的问题。
因本实用新型添加了螺栓，该设计便于法兰连接件的固定，因本实用新 型添加了密封橡胶圈，该设计增加了本实用新型的密封性，因本实用新型添加了过滤网，该设计对污水进行进一步地过滤，因本实用新型添加了螺旋形结构，该设计增加了本实用新型的防回流效果，本实用新型使用方便，功能多样，便于清理，实用性强。
