申请日2017.01.12
公开(公告)日2017.10.24
IPC分类号C02F3/34; C02F3/02; F23G7/00
摘要
本实用新型公开了一种船舶污水处理设备，包括污水管和生化池，该设备还包括沉淀池、螺旋输送机、焚烧炉和粉化设备，污水管的出口位于沉淀池的上方，在沉淀池的上部设有出水口，出水口位于生化池的上方，在沉淀池的底部设有固体排出口，固体排出口通过螺旋输送机与焚烧炉的入口连接，焚烧炉的出口与粉化设备的入口连接。本实用新型采用沉淀池进行固液分离，液体进入生化池，固体进入焚烧炉，焚烧炉将固体有机物进行彻底焚烧，可以大大减少有机污染物，清除固体污染物的污水中有机物的含量大大降低，生化池能够将其彻底降解，因此，本实用新型可有效去除污水中的有机物，确保排放达标，减少对海水的污染。
权利要求书

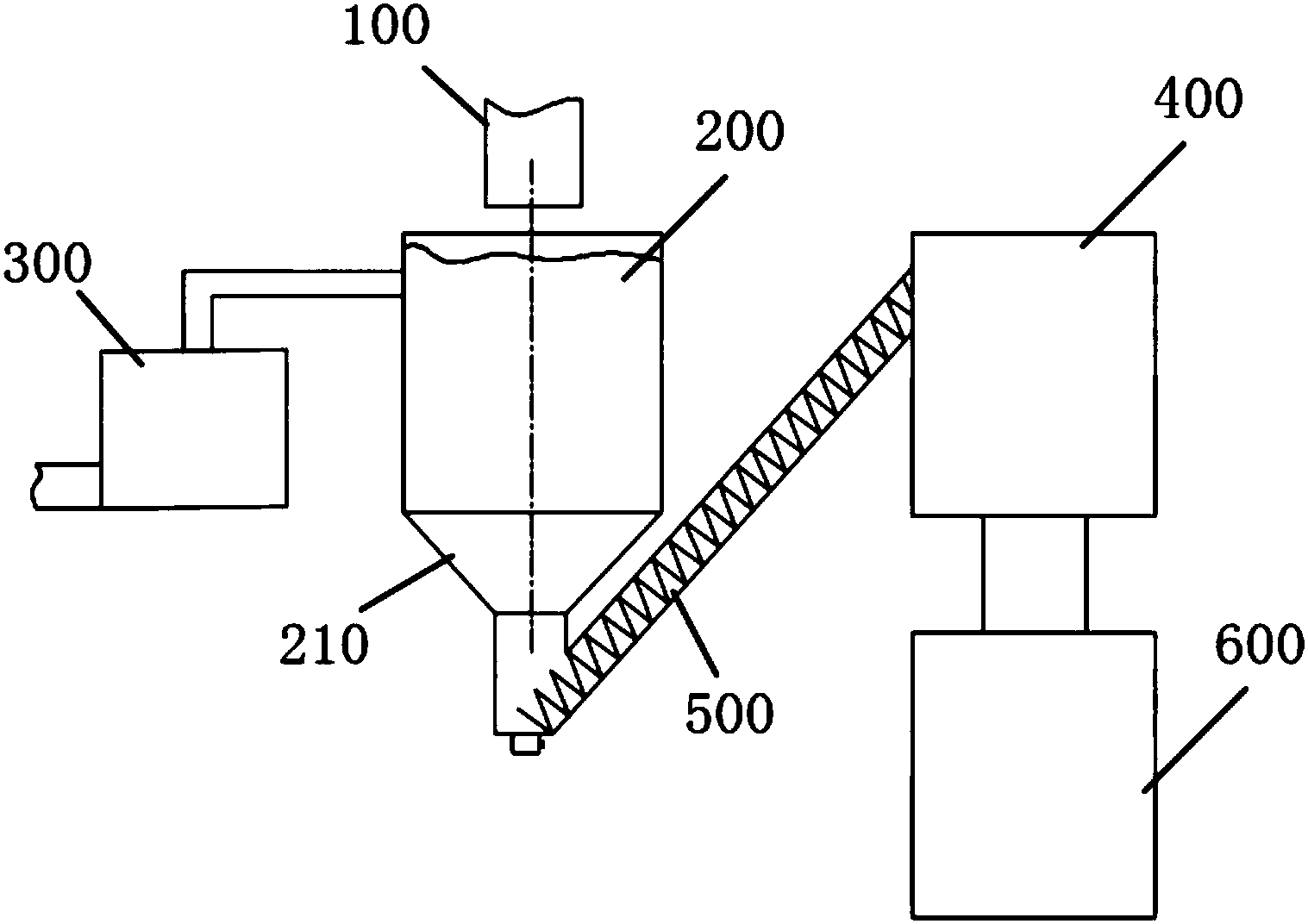

1.一种船舶污水处理设备，包括污水管和生化池，其特征在于，该设备还包括沉淀池、螺旋输送机、焚烧炉和粉化设备，所述污水管的出口位于所述沉淀池的上方，在所述沉淀池的上部设有出水口，所述出水口位于所述生化池的上方，在所述沉淀池的底部设有固体排出口，所述固体排出口通过所述螺旋输送机与所述焚烧炉的入口连接，所述焚烧炉的出口与所述粉化设备的入口连接。
2.根据权利要求1所述船舶污水处理设备，其特征在于，所述沉淀池的底部采用倒锥体结构，所述固体排出口设置在所述倒锥体结构的底部。
3.根据权利要求1所述船舶污水处理设备，其特征在于，在所述出水口上设有滤网。
4.根据权利要求1所述船舶污水处理设备，其特征在于，在所述生化池内设置有加热装置。
5.根据权利要求1所述船舶污水处理设备，其特征在于，在所述焚烧炉上连接有供暖管道。
6.根据权利要求1所述船舶污水处理设备，其特征在于，在所述沉淀池的底端设置有排空口，在所述排空口上设有排空阀。
说明书
一种船舶污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种船舶污水处理设备。
背景技术
为了保护海洋环境，世界各地许多海域和港口均制定了排放指标，国际公约规定：船舶在距离最近陆地3海里之内必须按照MEPC(国际海事组织海上环境保护委员会)生活污水处理装置排放标准和试验准则决议处理后才能排放;在3-12海里之间允许使用符合规定的处理设备，排放经粉碎和消毒的生活污水;12海里以外可排放未经粉碎和消毒的生活污水。
船舶污水主要来自生活污水，其中包含大量的有机物是造成海水污染的关键原因，目前常用生化法进行处理，在船舱中设置生化过滤装置，利用微生物对污水中的有机物进行降解，但是由于微生物的浓度有限，当污水中的有机物含量过多时，常常导致排放不达标。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种船舶污水处理设备，该设备能够提高污水处理效果，确保排放达标。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种船舶污水处理设备，包括污水管和生化池，该设备还包括沉淀池、螺旋输送机、焚烧炉和粉化设备，所述污水管的出口位于所述沉淀池的上方，在所述沉淀池的上部设有出水口，所述出水口位于所述生化池的上方，在所述沉淀池的底部设有固体排出口，所述固体排出口通过所述螺旋输送机与所述焚烧炉的入口连接，所述焚烧炉的出口与所述粉化设备的入口连接。
所述沉淀池的底部采用倒锥体结构，所述固体排出口设置在所述倒锥体结构的底部。
在所述出水口上设有滤网。
在所述生化池内设置有加热装置。
在所述焚烧炉上连接有供暖管道。
在所述沉淀池的底端设置有排空口，在所述排空口上设有排空阀。
本实用新型具有的优点和积极效果是：通过增加沉淀池、螺旋输送机、焚烧炉和粉化设备，采用沉淀池进行固液分离，固液分离后液体进入生化池，固体进入焚烧炉，焚烧炉将固体有机物进行彻底焚烧，可以大大减少有机污染物，清除固体污染物的污水中有机物的含量大大降低，生化池能够将其彻底降解，螺旋输送机可对沉淀池分离后的固态污染物进行再次的固液分离，并将液体保留在沉淀池中，固体送入焚烧炉，能够大大提高设备的工作效率，因此，本实用新型可有效去除污水中的有机物，确保排放达标，减少对海水的污染，并且工作效率高。
