申请日2017.01.12
公开(公告)日2017.10.13
IPC分类号C02F3/30; C02F103/28; C02F103/32
摘要
本实用新型为一种基于升流式污泥反应器的污水处理系统，属于废水处理净化技术领域。本实用新型采用升流式污泥反应器的底部设有第二混合室;所述第二混合室与所述升流是污泥反应器之间设有带孔隔板;所述第二混合室通过导管与气体室连接;所述升流式反应器的上部设有气体罩;所述气体罩通过导管与气体室连接，且连接接口在气体室内的液面以下;所述升流式污泥反应器与好氧反应器之间的隔板设有自升流式污泥反应器向好氧反应器开启的单向阀门;所述好氧反应器上方设有第一混合室，且通过导管与好氧反应器连通;所述第一混合室上方设置有与之联通的接触室;所述接触室的砂锅内放设有污泥槽。本实用新型具有净化效率高、净化质量稳定的优点。
权利要求书
1.一种基于升流式污泥反应器的污水处理系统，包括升流式污泥反应器、设置在升流式污泥反应器上方的好氧反应器和设置在升流式污泥反应器和好氧反应器之间的隔板，其特征在于：所述升流式污泥反应器的底部设有第二混合室;所述第二混合室与所述升流是污泥反应器之间设有带孔隔板;所述第二混合室通过导管与气体室连接;所述升流式反应器的上部设有气体罩;所述气体罩通过导管与气体室连接，且连接接口在气体室内的液面以下;所述升流式污泥反应器与好氧反应器之间的隔板设有自升流式污泥反应器向好氧反应器开启的单向阀门;所述好氧反应器上方设有第一混合室，且通过导管与好氧反应器连通;所述第一混合室上方设置有与之联通的接触室;所述接触室的砂锅内放设有污泥槽。
2.根据权利要求1所述的基于升流式污泥反应器的污水处理系统，其特征在于：所述第一混合室设有导管与外部连通。
3.根据权利要求1所述的基于升流式污泥反应器的污水处理系统，其特征在于：所述升流式污泥反应器是升流式厌氧污泥床反应器。
4.根据权利要求3所述的基于升流式污泥反应器的污水处理系统，其特征在于：升流式污泥反应器是水解反应器。
5.根据权利要求4所述的基于升流式污泥反应器的污水处理系统，其特征在于：所述好氧反应器的上部设有气液固三相分离器。
6.根据权利要求1所述的基于升流式污泥反应器的污水处理系统，其特征在于：所述升流式污泥反应器设有厌氧发酵室。
7.根据权利要求1-6所述的基于升流式污泥反应器的污水处理系统，其特征在于：所述系统为塔式结构。
说明书
一种基于升流式污泥反应器的污水处理系统
技术领域
本实用新型涉及废水处理净化技术领域，具体涉及一种基于升流式污泥反应器的污水处理系统。
背景技术
通常，污水的好氧生物处理可以获得良好的水质，但需要大量能量以进行曝气并且会产生大量的固体污泥。污水的厌氧生物处理耗能少且基本不产生额外的污泥，但获得的水质通常较差。将好氧处理和厌氧处理结合则可以取长补短。污水中大部分的可生物氧化的物质可在厌氧反应器中转化为甲烷使嗯哪改良消耗和污泥增长量减小，而剩余的污泥污染物可在好氧反应器中转化为污泥形式的生物质和二氧化碳。好氧处理和厌氧处理的结合在一些大型装置上尤为适合。然而这样的结合在小型装置中通常缺乏吸引力，因为带来的益处通常无法补偿增加的投资，也因为所需的占地面积较大，将好氧装置和厌氧装置彼此垂直布置，则使好氧处理和厌氧处理的结合也可适合于小型装置。
现有的污泥反应器存在净化效率不高、净化质量不稳定的问题。
发明内容
为了解决现有技术中的问题，本实用新型提供一种净化效率高、净化质量稳定的基于升流式污泥反应器的污水处理系统。
实现本实用新型目的的技术方案为：

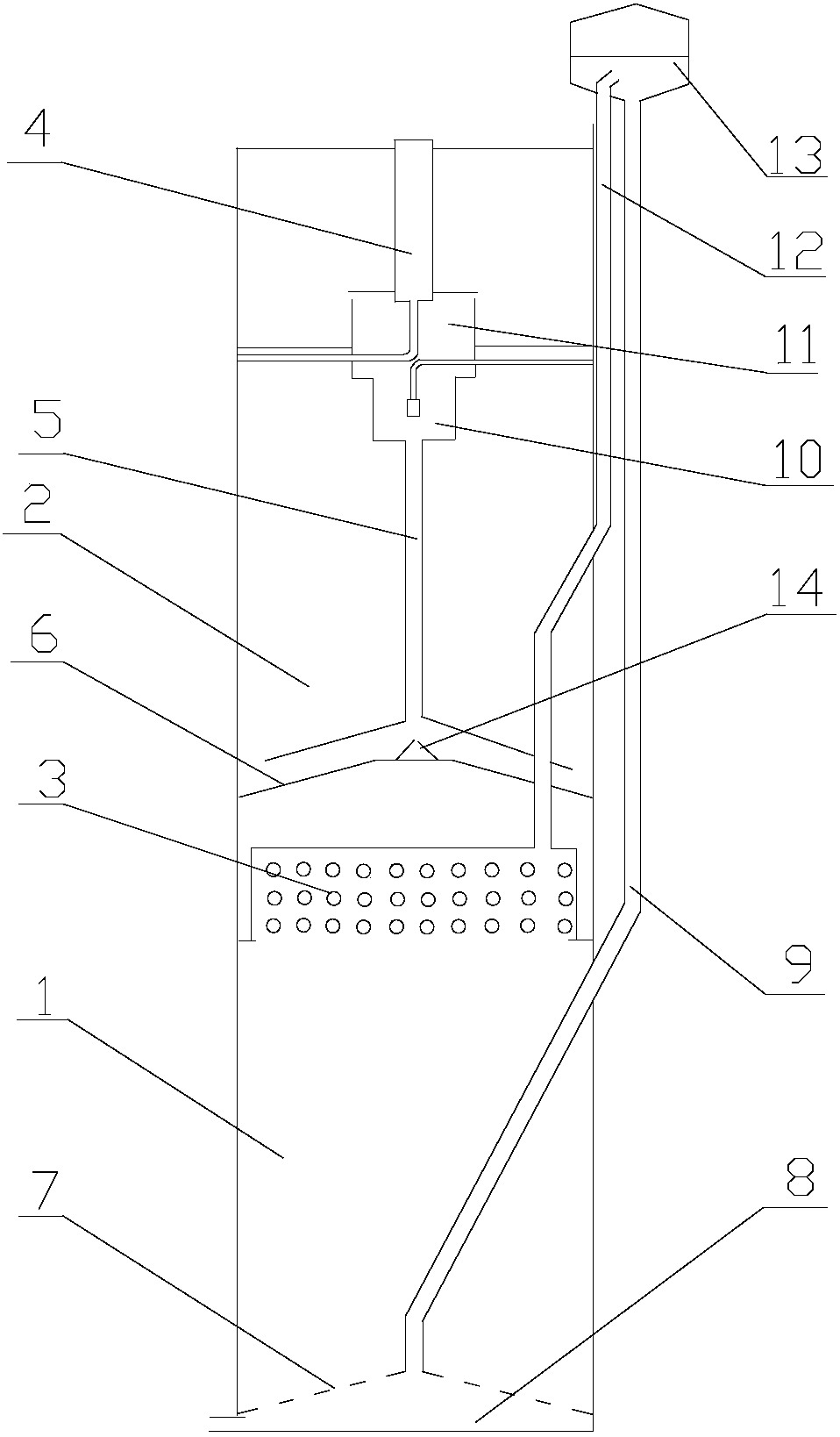

一种基于升流式污泥反应器的污水处理系统，包括升流式污泥反应器、设置在升流式污泥反应器上方的好氧反应器和设置在升流式污泥反应器和好氧反应器之间的隔板，所述升流式污泥反应器的底部设有第二混合室;所述第二混合室与所述升流是污泥反应器之间设有带孔隔板;所述第二混合室通过导管与气体室连接;所述升流式反应器的上部设有气体罩;所述气体罩通过导管与气体室连接，且连接接口在气体室内的液面以下;所述升流式污泥反应器与好氧反应器之间的隔板设有自升流式污泥反应器向好氧反应器开启的单向阀门;所述好氧反应器上方设有第一混合室，且通过导管与好氧反应器连通;所述第一混合室上方设置有与之联通的接触室;所述接触室的砂锅内放设有污泥槽。
进一步的，所述第一混合室设有导管与外部连通。
进一步的，所述升流式污泥反应器是升流式厌氧污泥床反应器。
进一步的，升流式污泥反应器是水解反应器。
进一步的，所述好氧反应器的上部设有气液固三相分离器。
进一步的，所述升流式污泥反应器内设有厌氧发酵室。
为了节省占地空间，本实用新型的一种基于升流式污泥反应器的污水处理系统采用塔式结构。
凡是不脱离本实用新型构思的相同原理产品也属于本实用新型的保护范围。
本实用新型的有益效果为：
本实用新型为净化效率高、净化质量稳定的基于升流式污泥反应器的污水处理系统。
