申请日2017.01.12
公开(公告)日2017.09.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种可除臭纺织加工厂污水杂质多级净化装置，包括初级除杂室，初级除杂室的左侧壁顶端位置处设置有污水导入管，臭气吸附箱的箱体内侧壁上从上到下水平设置有两层活性炭吸附层，防滑输送带上均匀开设有若干个渗水网孔，随动输送转轮的轮体右端位置处还固定设置有一个刮杂板，总输水弯管的另一端向右侧上方插入沉淀池中，沉淀池的上方位置处还设置有絮凝剂存储罐，导流管的管体上还设置有控流电磁阀和流量控制表。本实用新型可避免了臭气飘散到周围空气中而对环境造成的污染，并且实现了污水的初次过滤净化，将絮凝剂顺利通入沉淀池中对污水进行絮凝处理，保证净化效果。
权利要求书
1.一种可除臭纺织加工厂污水杂质多级净化装置，包括初级除杂室，其特征在于，所述初级除杂室的左侧壁顶端位置处设置有污水导入管，所述初级除杂室的顶侧壁右侧位置处开设有臭气排放口且在臭气排放口的正上方罩设有抽气顶罩，所述抽气顶罩的顶端连通有第一输气管，所述第一输气管的管体右端连接至臭气吸附箱的底侧壁上，所述臭气吸附箱的箱体内侧壁上从上到下水平设置有两层活性炭吸附层，所述第一输气管和第二输气管的管体上分别设置有一个抽气风机，所述初级除杂室的左侧外壁和右侧外壁中部位置处分别设置有一个驱动搅拌电机，所述驱动搅拌电机的输出端上水平连接有旋转搅拌轴伸入初级除杂室的内部，所述旋转搅拌轴的轴体上设置有多组搅拌浆叶，所述初级除杂室的底部还分别设置有一个主动输送转轮和随动输送转轮，所述主动输送转轮设置在初级除杂室的内腔左下角拐角处，所述随动输送转轮设置在初级除杂室的内腔右侧边位置，所述主动输送转轮和随动输送转轮的轮体上绕设有防滑输送带，所述防滑输送带采用软胶材料制成且整个带体上均匀开设有若干个渗水网孔，所述主动输送转轮的轮芯轴通过传送皮带连接至顺时针旋转动力电机的输出轴上，所述随动输送转轮的轮体右端位置处还固定设置有一个刮杂板，所述刮杂板的下方设置有杂质接料桶，所述初级除杂室的底侧壁右端位置处连通有总输水弯管，所述总输水弯管的另一端向右侧上方插入沉淀池中，所述总输水弯管的管体上设置有增压水泵，所述沉淀池的上方位置处还设置有絮凝剂存储罐，所述絮凝剂存储罐的罐体顶侧壁上设置有小型动力电机，所述小型动力电机的输出端上连接有旋转转叶，所述絮凝剂存储罐的底端连通有导流管连通至总输水弯管的端部管体侧壁上，所述导流管的管体上还设置有控流电磁阀和流量控制表。
2.根据权利要求1所述的一种可除臭纺织加工厂污水杂质多级净化装置，其特征在于，所述臭气吸附箱的箱体顶侧壁上连通有第二输气管。
3.根据权利要求1所述的一种可除臭纺织加工厂污水杂质多级净化装置，其特征在于，所述第二输气管的管体右端设置为通孔且通孔伸入至外部大气中。
4.根据权利要求1所述的一种可除臭纺织加工厂污水杂质多级净化装置，其特征在于，随动输送转轮所在的水平线高于主动输送转轮所在的水平线。
5.根据权利要求1所述的一种可除臭纺织加工厂污水杂质多级净化装置，其特征在于，所述絮凝剂存储罐的罐壁顶端位置处开设有原液添加口。
6.根据权利要求1所述的一种可除臭纺织加工厂污水杂质多级净化装置，其特征在于，所述沉淀池的右侧壁上设置有排水口。
说明书
一种可除臭纺织加工厂污水杂质多级净化装置
技术领域
本实用新型涉及纺织污水处理相关技术领域，具体是一种可除臭纺织加工厂污水杂质多级净化装置。
背景技术
纺织业在我国是一个劳动密集程度高和对外依存度较大的产业，我国是世界上最大的纺织品服装生产和出口国，纺织品服装出口的持续稳定增长对保证我国外汇储备、国际收支平衡、人民币汇率稳定、解决社会就业及纺织业可持续发展至关重要;纺织业同时也是一个高污染行业，印染废水是洗染、印花、上浆等多道工序中产生的，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，污染性很强，需要对污水进行净化处理，但是以往的净化装置处理工序较为单一，由于污水中往往含有大量的臭气，这些臭气往往没能进行清除而飘散到周围空气中对大气卫生造成伤害，污水中含有的大量颗粒状杂质的初次净化效果很差，不能将其单独过滤掉进行收集，同时一旦采用絮凝剂处理通常为人工主观的判断添加，导致絮凝剂不能与污水进行充分的混合，导致污水净化受到一定限制，需要进行改进。
实用新型内容
本实用新型的目的在于提供一种可除臭纺织加工厂污水杂质多级净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

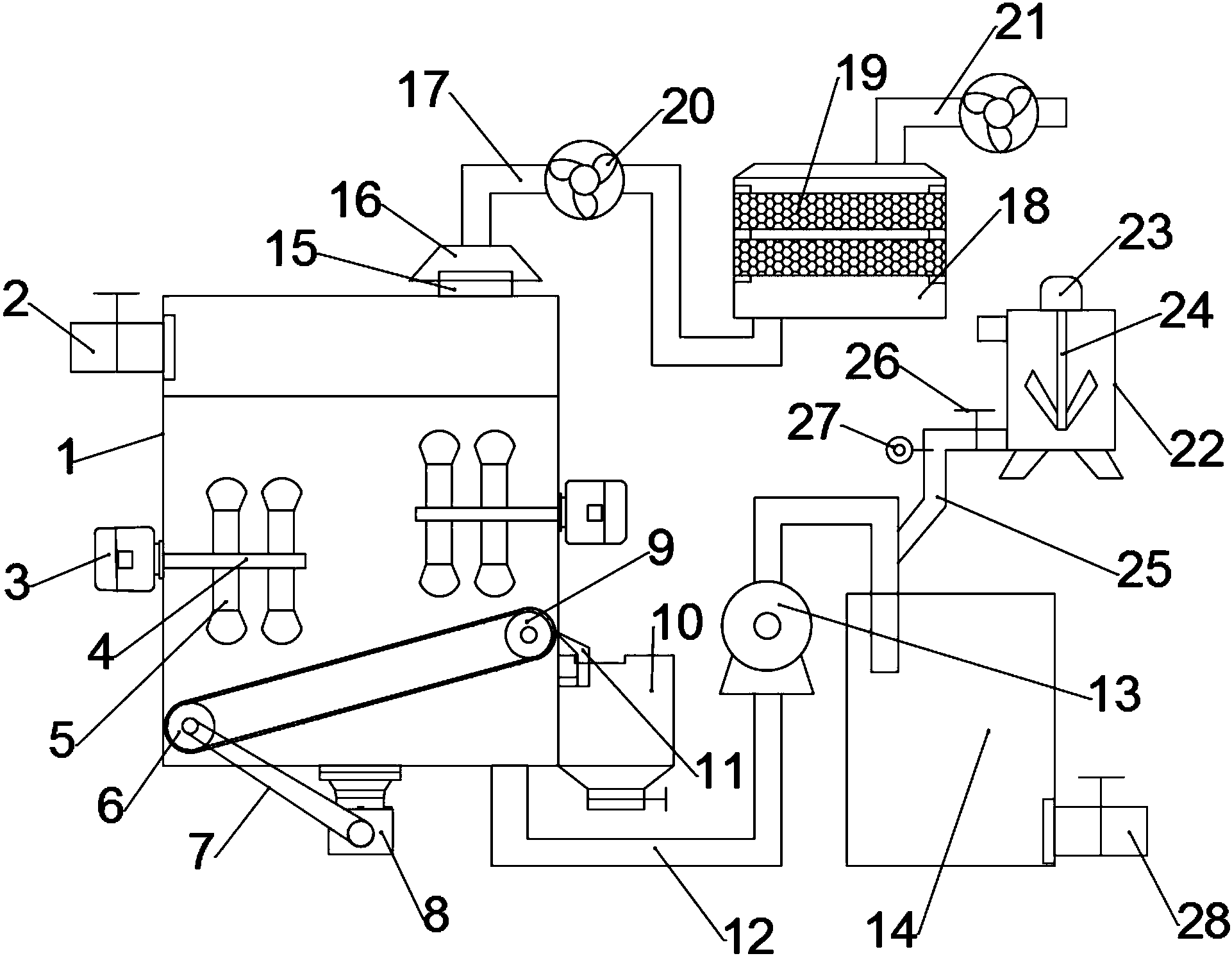

一种可除臭纺织加工厂污水杂质多级净化装置，包括初级除杂室，所述初级除杂室的左侧壁顶端位置处设置有污水导入管，所述初级除杂室的顶侧壁右侧位置处开设有臭气排放口且在臭气排放口的正上方罩设有抽气顶罩，所述抽气顶罩的顶端连通有第一输气管，所述第一输气管的管体右端连接至臭气吸附箱的底侧壁上，所述臭气吸附箱的箱体内侧壁上从上到下水平设置有两层活性炭吸附层，所述第一输气管和第二输气管的管体上分别设置有一个抽气风机，所述初级除杂室的左侧外壁和右侧外壁中部位置处分别设置有一个驱动搅拌电机，所述驱动搅拌电机的输出端上水平连接有旋转搅拌轴伸入初级除杂室的内部，所述旋转搅拌轴的轴体上设置有多组搅拌浆叶，所述初级除杂室的底部还分别设置有一个主动输送转轮和随动输送转轮，所述主动输送转轮设置在初级除杂室的内腔左下角拐角处，所述随动输送转轮设置在初级除杂室的内腔右侧边位置，所述主动输送转轮和随动输送转轮的轮体上绕设有防滑输送带，所述防滑输送带采用软胶材料制成且整个带体上均匀开设有若干个渗水网孔，所述主动输送转轮的轮芯轴通过传送皮带连接至顺时针旋转动力电机的输出轴上，所述随动输送转轮的轮体右端位置处还固定设置有一个刮杂板，所述刮杂板的下方设置有杂质接料桶，所述初级除杂室的底侧壁右端位置处连通有总输水弯管，所述总输水弯管的另一端向右侧上方插入沉淀池中，所述总输水弯管的管体上设置有增压水泵，所述沉淀池的上方位置处还设置有絮凝剂存储罐，所述絮凝剂存储罐的罐体顶侧壁上设置有小型动力电机，所述小型动力电机的输出端上连接有旋转转叶，所述絮凝剂存储罐的底端连通有导流管连通至总输水弯管的端部管体侧壁上，所述导流管的管体上还设置有控流电磁阀和流量控制表。
作为本实用新型进一步的方案：所述臭气吸附箱的箱体顶侧壁上连通有第二输气管。
作为本实用新型再进一步的方案：所述第二输气管的管体右端设置为通孔且通孔伸入至外部大气中。
作为本实用新型再进一步的方案：随动输送转轮所在的水平线高于主动输送转轮所在的水平线。
作为本实用新型再进一步的方案：所述絮凝剂存储罐的罐壁顶端位置处开设有原液添加口。
作为本实用新型再进一步的方案：所述沉淀池的右侧壁上设置有排水口。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在传统初级除杂室的顶部增设有抽气顶罩和臭气吸附箱，当纺织厂排出的污水准备进行处理时，会首先将污水中带有的大量臭气进行有效的吸附处理，工作时启动抽气风机将臭气从箱内沿着第一输气管抽入臭气吸附箱中，在活性炭吸附层的吸附作用下对臭气进行吸附除臭处理，很好的避免了臭气飘散到周围空气中而对环境造成的污染，除臭效果良好;并且当除臭后的污水在内腔中时即可在两侧的驱动搅拌电机的带动下被多组搅拌浆叶进行充分的搅拌扰动，而污水中含有的大量较大颗粒杂质顺利的被渗水网孔所拦截住，初次过滤的污水穿至箱体的底端准备进入下一级，而整个主动输送转轮通过传送皮带会在顺时针旋转动力电机的作用下不停的旋转，进而带动整个防滑输送带进行行进将过滤下的杂质颗粒向上带入，最终在刮杂板的挂擦下将杂质排入杂质接料桶中收集，很好的实现了整个污水的初次过滤净化效果，为后续的深度处理提供有力的辅助条件;之后在增压水泵的作用下顺利抽入沉淀池中，此时絮凝剂存储罐中的絮凝剂原液在小型动力电机的动力下通过旋转转叶对溶液进行了深度的搅拌预混合处理，工作人员只需打开控流电磁阀将絮凝剂顺利的通入沉淀池中对整个污水进行深度的絮凝处理，使得污水能够进行更进一步的净化，保证了净化效果。
