申请日2017.01.12
公开(公告)日2017.11.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种市政污水处理系统，包括进水管和出水管，进水管和出水管之间根据水流方向依次连接有格栅井、调节池、厌氧池、缺氧池、好氧池、沉淀池、消毒池、曝气池、生物反应池和储水池;厌氧池分为第一厌氧池和第二厌氧池;第一厌氧池和第二厌氧池的底部通过第一通孔连通;第二厌氧池的上部通过第二通孔连通缺氧池;第一厌氧池位于第一通孔的上方设有第一过滤层，第二厌氧池位于第二通孔下方设有第二过滤层;曝气池通过上方的出口与生物反应池连通，生物反应池内设有膜组件;膜组件的上部连接抽吸泵并通过抽吸泵与储水池连接。本实用新型实现很好的水处理效果，得到水质较高的再生水，同时提高了生物处理污水的效率和污水再生利用率。
权利要求书

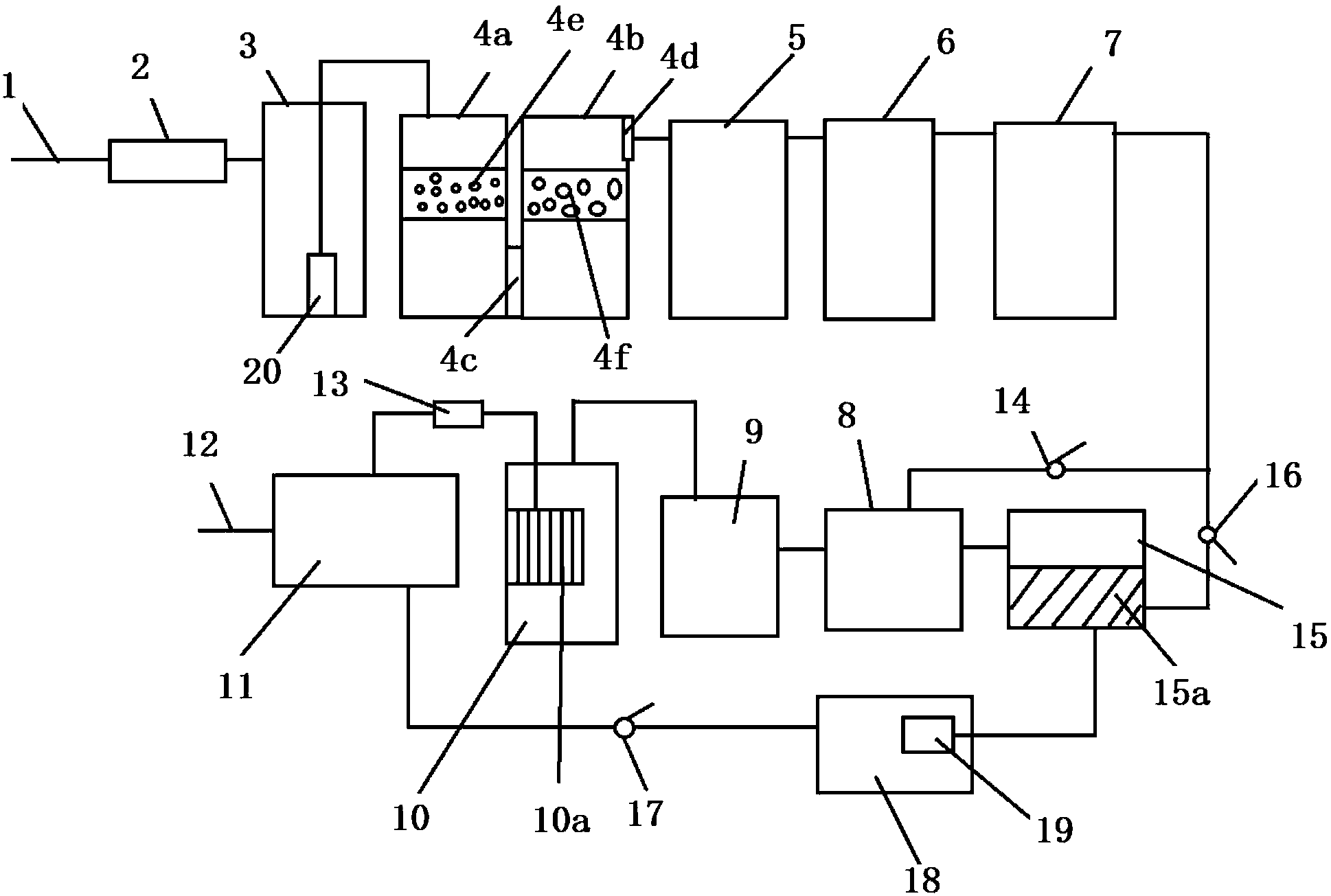

1.一种市政污水处理系统，包括进水管(1)和出水管(12)，其特征在于：所述进水管(1)和出水管(12)之间根据水流方向依次连接有格栅井(2)、调节池(3)、厌氧池、缺氧池(5)、好氧池(6)、沉淀池(7)、消毒池(8)、曝气池(9)、生物反应池(10)和储水池(11);所述厌氧池分为第一厌氧池(4a)和第二厌氧池(4b);第一厌氧池(4a)的进水端与调节池(3)的出水端连通，第一厌氧池(4a)和第二厌氧池(4b)的底部通过第一通孔(4c)连通;所述第二厌氧池(4b)的上部通过第二通孔(4d)连通缺氧池(5);
所述第一厌氧池(4a)位于第一通孔(4c)的上方位置设置有第一过滤层(4e)，第二厌氧池(4b)位于第二通孔(4d)下方的位置设置有第二过滤层(4f);所述曝气池(9)通过上方的出口与生物反应池(10)连通，生物反应池(10)内设置有膜组件(10a);所述膜组件(10a)的上部连接抽吸泵(13)并通过抽吸泵(13)与所述储水池(11)连接。
2.根据权利要求1所述的市政污水处理系统，其特征在于：所述沉淀池(7)和消毒池(8)之间连接的支路上设置有第一单向阀(14)。
3.根据权利要求1所述的市政污水处理系统，其特征在于：所述沉淀池(7)和消毒池(8)之间设置有过滤池(15)，沉淀池(7)和过滤池(15)之间的支路上安装有第二单向阀(16)，过滤池(15)的底部设置有填料层(15a);所述过滤池(15)的进水口位于填料层(15a)的对应位置，过滤池(15)的出水口位于填料层(15a)的上方。
4.根据权利要求1所述的市政污水处理系统，其特征在于：所述储水池(11)设置有两个出水口，一个出水口直接与出水管(12)相连接，另一个出水口通过电解池(18)与过滤池(15)的底部相连接，储水池(11)与电解池(18)之间的支路上设置有第三单向阀(17)。
5.根据权利要求4所述的市政污水处理系统，其特征在于：所述电解池(18)里设置有污泥脱水装置(19)，污泥脱水装置(19)的出水口通过管路与过滤池(15)相连接。
6.根据权利要求1所述的市政污水处理系统，其特征在于：所述调节池(3)的底部设置有潜污泵(20)，所述潜污泵(20)通向第一厌氧池(4a)。
说明书
一种市政污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种市政污水处理系统。
背景技术
城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。现有的市政污水处理系统包括入水管、出水管、沉淀池、絮凝池和消毒池，入水管的一端为入水口，入水管的另一端与沉淀池连通，出水管的一端为出水口，出水管的另一端与消毒池连通，并且沉淀池通过第一连通管与絮凝池连通，絮凝池通过第二连通管与消毒池连通。此类市政污水处理系统可以达到较好的水处理效果，但是其沉淀池沉淀的过程中有水进入，从而推动待沉淀的水进入絮凝池，导致沉淀效果非常差，导致排放的污水无法达标。
实用新型内容
为了解决上述问题中的不足之处，本实用新型提供了一种市政污水处理系统。
为了解决以上技术问题，本实用新型采用的技术方案是：一种市政污水处理系统，包括进水管和出水管，进水管和出水管之间根据水流方向依次连接有格栅井、调节池、厌氧池、缺氧池、好氧池、沉淀池、消毒池、曝气池、生物反应池和储水池;厌氧池分为第一厌氧池和第二厌氧池;第一厌氧池的进水端与调节池的出水端连通，第一厌氧池和第二厌氧池的底部通过第一通孔连通;第二厌氧池的上部通过第二通孔连通缺氧池;
第一厌氧池位于第一通孔的上方位置设置有第一过滤层，第二厌氧池位于第二通孔下方的位置设置有第二过滤层;曝气池通过上方的出口与生物反应池连通，生物反应池内设置有膜组件;膜组件的上部连接抽吸泵并通过抽吸泵与储水池连接。
沉淀池和消毒池之间连接的支路上设置有单向阀。
沉淀池和消毒池之间设置有过滤池，沉淀池和过滤池之间的支路上安装有单向阀，过滤池的底部设置有填料层;过滤池的进水口位于填料层的对应位置，过滤池的出水口位于填料层的上方。
储水池设置有两个出水口，一个出水口直接与出水管相连接，另一个出水口通过电解池与过滤池的底部相连接，储水池与电解池之间的支路上设置有单向阀。
电解池里设置有污泥脱水装置，污泥脱水装置的出水口通过管路与过滤池相连接。
调节池的底部设置有潜污泵，潜污泵通向第一厌氧池。
本实用新型通过格栅井可以通断污水，并且通过厌氧池、缺氧池、好氧池依次对水进行相应处理，使水中杂物的絮疑度增大，再沉淀池中得到很好地沉淀，实现很好的水处理效果，得到水质较高的再生水，同时，通过电解池、和污泥脱水装置对污泥进行进一步处理并将滤液回流，提高了生物处理污水的效率和污水再生利用率。
