申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号B01D21/24
摘要
本实用新型涉及一种清洁装置，更具体的说是一种污水处理池清洁装置，包括叶片、挡板、叶片座、螺钉Ⅰ、电机座、电机套、支架、支架座、螺钉Ⅱ、支撑杆、螺母、电机和传动轴，可以自动清理污水处理槽内的污泥，可以省时省力，简便高效，清洁的过程自动化，使清洁过程安全。叶片上设有固定块和斜口;叶片与挡板相连接，且挡板位于叶片的上端，叶片座与叶片相连接，螺钉Ⅰ与电机相连接，电机座与电机套相连接，且电机座位于电机套的下端;电机套与支架相连接，支架与支架座相连接，螺钉Ⅱ与支架座相连接，螺钉Ⅱ与支撑杆相连接，螺母与螺钉Ⅱ相连接;电机与传动轴相连接，传动轴与叶片座相连接。

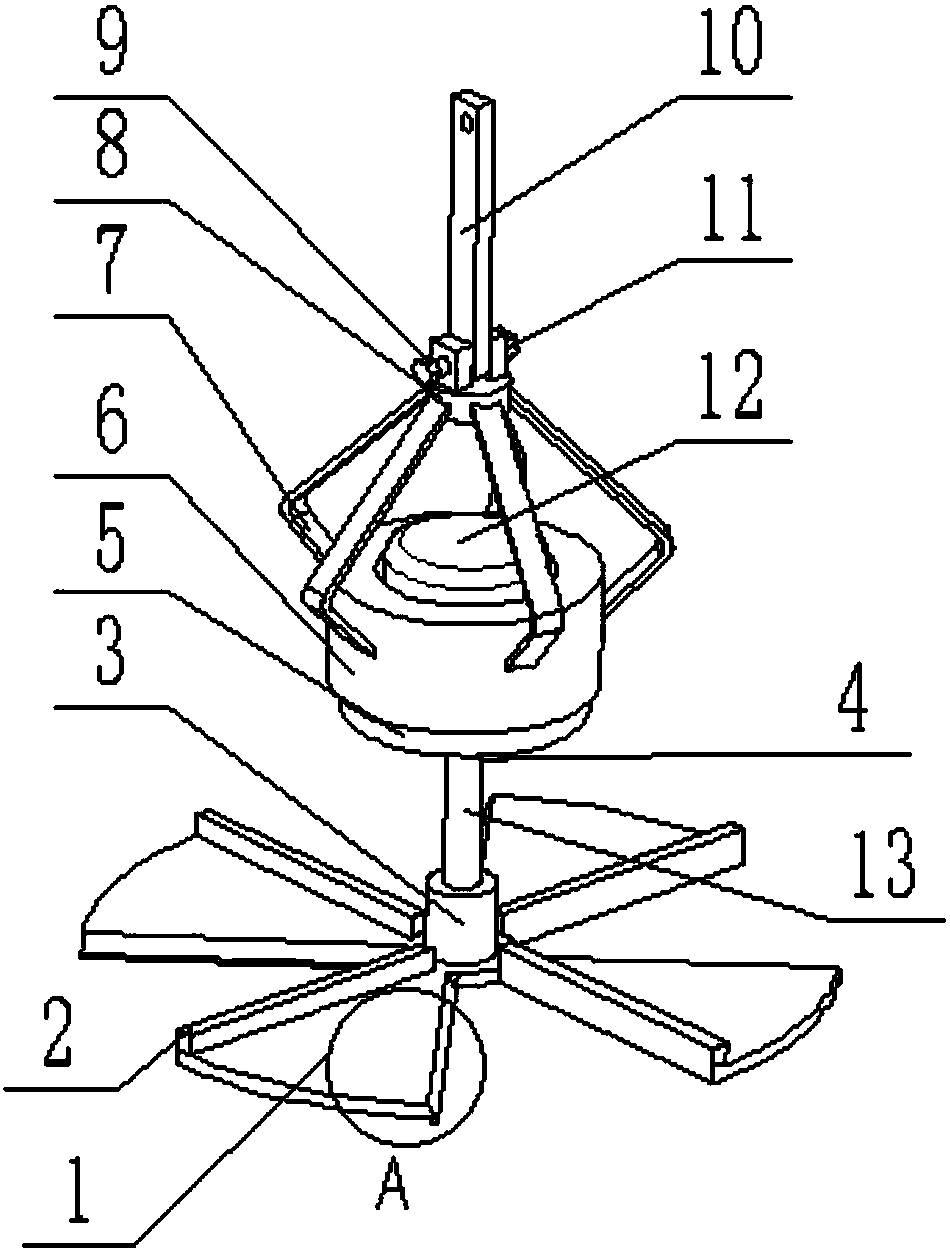

摘要附图
权利要求书
1.一种污水处理池清洁装置，包括叶片(1)、挡板(2)、叶片座(3)、螺钉Ⅰ(4)、电机座(5)、电机套(6)、支架(7)、支架座(8)、螺钉Ⅱ(9)、支撑杆(10)、螺母(11)、电机(12)和传动轴(13)，其特征在于：叶片(1)上设有固定块(1-1)和斜口(1-2);
叶片(1)与挡板(2)相连接，且挡板(2)位于叶片(1)的上端，叶片座(3)与叶片(1)相连接，螺钉Ⅰ(4)与电机(12)相连接，电机座(5)与电机套(6)相连接，且电机座(5)位于电机套(6)的下端;电机套(6)与支架(7)相连接，支架(7)与支架座(8)相连接，螺钉Ⅱ(9)与支架座(8)相连接，螺钉Ⅱ(9)与支撑杆(10)相连接，螺母(11)与螺钉Ⅱ(9)相连接;电机(12)与传动轴(13)相连接，传动轴(13)与叶片座(3)相连接。
2.根据权利要求1所述的一种污水处理池清洁装置，其特征在于：所述的叶片(1)与挡板(2)的连接方式为焊接。
3.根据权利要求1所述的一种污水处理池清洁装置，其特征在于：所述的叶片(1)上设有固定块(1-1)和斜口(1-2)。
4.根据权利要求1所述的一种污水处理池清洁装置，其特征在于：所述的支架(7)的材料为不锈钢。
说明书
一种污水处理池清洁装置
技术领域
本实用新型涉及一种清洁装置，更具体的说是一种污水处理池清洁装置。
背景技术
在污水处理槽内，由于污泥等沉积较多，过一段时间就需要清理，目前所用的方法是采用人工清理，这种清理方法费时费力，增加清理工作的复杂性。同时，由于在污水处理槽的底部，往往空气里含有有害气体，对清洁工人的健康造成危害，所以，发明一种简单可靠的清理污泥的装置是必要的。
发明内容
本实用新型主要解决的技术问题是提供一种污水处理池清洁装置，可以自动清理污水处理槽内的污泥，可以省时省力，简便高效，清洁的过程自动化，使清洁过程安全。
为解决上述技术问题，本实用新型涉及一种清洁装置，更具体的说是一种污水处理池清洁装置，包括叶片、挡板、叶片座、螺钉Ⅰ、电机座、电机套、支架、支架座、螺钉Ⅱ、支撑杆、螺母、电机和传动轴，可以自动清理污水处理槽内的污泥，可以省时省力，简便高效，清洁的过程自动化，使清洁过程安全。
叶片上设有固定块和斜口;
叶片与挡板相连接，且挡板位于叶片的上端，叶片座与叶片相连接，螺钉Ⅰ与电机相连接，电机座与电机套相连接，且电机座位于电机套的下端;电机套与支架相连接，支架与支架座相连接，螺钉Ⅱ与支架座相连接，螺钉Ⅱ与支撑杆相连接，螺母与螺钉Ⅱ相连接;电机与传动轴相连接，传动轴与叶片座相连接。
作为本技术方案的进一步优化，本实用新型一种污水处理池清洁装置所述的叶片与挡板的连接方式为焊接。
作为本技术方案的进一步优化，本实用新型一种污水处理池清洁装置所述的叶片上设有固定块和斜口。
作为本技术方案的进一步优化，本实用新型一种污水处理池清洁装置所述的支架的材料为不锈钢。
本实用新型一种污水处理池清洁装置的有益效果为：
本实用新型一种污水处理池清洁装置，可以自动清理污水处理槽内的污泥，可以省时省力，简便高效，清洁的过程自动化，使清洁过程安全。
