申请日2016.08.18
公开(公告)日2017.01.04
IPC分类号C02F9/04; C02F101/20; C02F103/06; C02F103/08
摘要
本发明公开了方便携带的光伏太阳能水处理装置，包括底部带有万向轮的集装箱，万向轮带锁定机构，集装箱侧壁设置有通风换气装置，集装箱顶部铺设太阳能电池板，集装箱内部设置蓄电池、逆变器，所述蓄电池用于为集装箱内所有用电设备供电;集装箱内设置水处理系统，水处理系统包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐;原水沉淀罐的出液端设置有20目滤网;加药罐上方设置加料口，加药罐内部设置搅拌装置;原水沉淀罐、净水存储罐内均设置水质检测仪。本发明用以解决现有技术中水处理装置不便携带、在偏远地区不便进行水处理的问题。

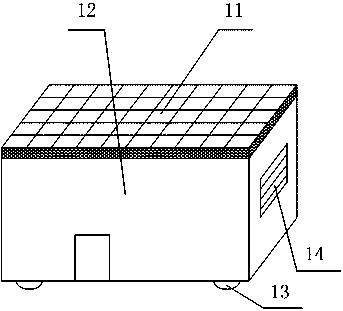

摘要附图
权利要求书
1.方便携带的光伏太阳能水处理装置，其特征在于：包括底部带有万向轮(13)的集装箱(12)，所述万向轮(13)带锁定机构，所述集装箱(12)侧壁设置有通风换气装置(14)，集装箱(12)顶部铺设太阳能电池板(11)，集装箱(12)内部设置蓄电池、逆变器，所述太阳能电池板(11)、蓄电池、逆变器依次串联，所述蓄电池用于为集装箱(12)内所有用电设备供电;所述集装箱(12)内设置水处理系统，所述水处理系统包括通过管路依次连接的原水沉淀罐(1)、第一增压泵(2)、超滤膜过滤装置(3)、第二增压泵(4)、纳滤膜过滤装置(5)、加药罐(6)、第三增压泵(7)、中空纤维膜过滤装置(8)、净水存储罐(9);所述原水沉淀罐(1)的出液端设置有20目滤网;所述加药罐(6)上方设置加料口(61)，加药罐(6)内部设置搅拌装置(62);所述原水沉淀罐(1)、净水存储罐(9)内均设置水质检测仪。
2.根据权利要求1所述的方便携带的光伏太阳能水处理装置，其特征在于：所述超滤膜过滤装置(3)的过滤膜为无机陶瓷膜。
3.根据权利要求1所述的方便携带的光伏太阳能水处理装置，其特征在于：所述纳滤膜过滤装置(5)的过滤膜为聚酰胺纳滤膜。
4.根据权利要求1所述的方便携带的光伏太阳能水处理装置，其特征在于：所述净水存储罐(9)外侧设置有无线通讯模块(10)，所述无线通讯模块(10)的接收端与水质检测仪电连接。
5.根据权利要求1所述的方便携带的光伏太阳能水处理装置，其特征在于：所述太阳能电池板(11)与蓄电池之间串联充电控制器。
6.根据权利要求1所述的方便携带的光伏太阳能水处理装置，其特征在于：所述通风换气装置(14)为换气扇。
说明书
方便携带的光伏太阳能水处理装置
技术领域
本发明涉及水处理领域，具体地说是涉及方便携带的光伏太阳能水处理装置。
背景技术
水是人类生存的必需品，从古至今，人类总是逐水而居。地球上不是什么地方都有水，也不是什么水都可以饮用，不少曾经有可饮用水的地方，或因过度用水，或因环境污染，也出现水荒。世界上数以万计的海岛，之所以无人居住，主要是因为岛上没有饮用水。此外对于边区建设、工程施工而言，水也是必须解决的问题。现有的野外用水大都使用化学处理方式，但是水的异味极其明显，且经化学处理的水不能长期存放。化学水处理方案只能解决城市用水。偏远地区由于地理不便、交通滞后等各种原因，难以远距离架设输水管线;同时对于野外科考人员、地质工作人员等野外作业队伍而言，现有的水处理装置难于携带，并且野外水处理需要使用柴油机发电，同样难于确保柴油携带充足，其野外用水始终是一个难题。
发明内容
本发明的目的在于提供方便携带的光伏太阳能水处理装置，以解决现有技术中水处理装置不便携带、在偏远地区不便进行水处理的问题。
本发明通过下述技术方案实现：
方便携带的光伏太阳能水处理装置，包括底部带有万向轮的集装箱，所述万向轮带锁定机构，所述集装箱侧壁设置有通风换气装置，集装箱顶部铺设太阳能电池板，集装箱内部设置蓄电池、逆变器，所述太阳能电池板、蓄电池、逆变器依次串联，所述蓄电池用于为集装箱内所有用电设备供电;所述集装箱内设置水处理系统，所述水处理系统包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐;所述原水沉淀罐的出液端设置有20目滤网;所述加药罐上方设置加料口，加药罐内部设置搅拌装置;所述原水沉淀罐、净水存储罐内均设置水质检测仪。
针对现有技术中偏远地区由于地理位置不便、交通滞后等各种原因，难以远距离架设输电输水管线;同时对于野外科考人员、地质工作人员等野外作业队伍而言，现有的水处理装置结构庞大、难于搬运携带的问题，本发明提出方便携带的光伏太阳能水处理装置。本发明所述处理站采用集装箱结构，极大的方便了对水处理系统的运输搬运。集装箱底部带有万向轮，便于在平地上不使用吊车也能够对集装箱进行灵活方便的移动，移动到位后通过万向轮的锁定机构锁死万向轮即可。还通过通风换气装置提高集装箱内部与外界的空气交换，改善集装箱内部空气质量。集装箱顶部铺设太阳能电池板，利用太阳能电池板吸收太阳能进行发电，从而解决野外电力不通或柴油携带不足的问题，利用野外无尽的太阳能资源，避免需要携带大量的柴油及柴油发电机，同时达到节能环保的效果。太阳能电池板将太阳能转换为电能后输送至蓄电池进行储存，在需要使用电能时，再通过逆变器将蓄电池输出的直流电转化为交流电，供水处理的用电设备使用。
集装箱内的水处理设备包括用于沉淀待处理原水的原水沉淀罐，原水沉淀罐的出液端设置有20目滤网。用以过滤肉眼可见的0.84毫米以上的颗粒杂物。避免进入后续增压泵中影响水泵上水性能。原水沉淀罐内的水经第一增压泵增压输送至超滤膜过滤装置，超滤膜是孔径规格一致，额定孔径范围为0.01微米以下的现有微孔过滤膜。而最小细菌的体积都在0.02微米以上，因此细菌以及比细菌体积大得多的胶体、铁锈、悬浮物、泥沙、大分子有机物等都能被超滤膜过滤装置截留下来，从而实现第一步净化处理过程。从超滤膜过滤装置中输出的水分压力已经极大降低，因此设置第二增压泵，对处理过程中的水进行增压并输送至纳滤膜过滤装置，纳滤膜是允许溶剂分子或某些低分子量溶质或低价离子透过的一种现有的功能性半透膜，纳滤膜可以截留二价以上的离子和其他颗粒，所透过的只有水分子和一些一价的离子，因此通过纳滤膜能够高效的去除地下水、海水中的重金属离子、钙、镁二价离子等，使水质硬度满足饮用水要求，同时避免了使用化学方法如加入絮凝剂降低硬度造成的水质异味。经纳滤膜过滤装置过滤的水分进入加药罐内，工作人员可以根据需要通过加药罐上方的加料口加入各种处理剂，如根据当地原水的具体情况加入pH调节剂调整pH值至健康饮用水的范围内。加药罐内部设置搅拌装置，用于快速混合加入加药罐的药剂，提高加药效率。加药罐内的水经第三增压泵增压输出至中空纤维膜过滤装置。消毒副产物主要包括三卤甲烷、卤乙酸和可能的三氯乙醛氢氧化物。现有技术中的中空纤维膜对这三种消毒副产物的前体物的平均截留率分别为97%、94%和86%。能够极大程度的截留加药罐内加入药品时的残留物，从而进一步确保水处理性能的安全可靠。经过上述处理步骤后的水分最终进入净水存储罐内存储以待使用，同时由水质检测仪对水质进行最终的检测;并且，所述原水沉淀罐内同样设置水质检测仪，以便于工作人员判断处理前后的水质变化情况，并判断处理后的水分能否直接饮用，若工作人员根据水质检测结果判断不能直接饮用，则可对净水存储罐内的水分再次进行上述处理，直至满足饮用要求。本发明能够适用于地下水、海水、雨水、河流水等多种野外水分的深度处理，同时利用太阳能发电节能环保，各罐体大小根据具体使用情况具体设置，从而便于偏远地区的使用，同时也能方便野外工作人员将集装箱整体放置在货车上即能实现轻松的携带搬运。
优选的，所述超滤膜过滤装置的过滤膜为无机陶瓷膜。无机陶瓷膜对于有机溶剂、腐蚀气体和微生物侵蚀表现良好的稳定性。机械强度高，耐高压，有良好的耐磨、耐冲刷性能;孔径分布窄，分离性能好，渗透量大，可反复清洗再生，使用寿命长，从而便于提高本发明在偏远地区与野外的使用寿命。
优选的，所述纳滤膜过滤装置的过滤膜为聚酰胺纳滤膜。现有的聚酰胺材质的纳滤膜截留溶解盐类的能力较其他纳滤膜更高，能够有效去除地表水中的有机物和色素、地下水中的硬度及镭。
进一步的，所述净水存储罐外侧设置有无线通讯模块，所述无线通讯模块的接收端与水质检测仪电连接。即是通过无线通讯模块将水质检测仪的检测结果向外发送，便于工作人员远程监控水质情况，实现对水质情况的远程掌控。
进一步的，所述太阳能电池板与蓄电池之间串联充电控制器。充电控制器用于保护蓄电池、防止过量充电蓄电池受损。
进一步的，所述通风换气装置为换气扇。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明方便携带的光伏太阳能水处理装置，通过集装箱极大的方便了对水处理系统的运输搬运。集装箱底部带有万向轮，便于在平地上不使用吊车也能够对集装箱进行灵活方便的移动，移动到位后通过万向轮的锁定机构锁死万向轮即可;还通过通风换气装置提高集装箱内部与外界的空气交换，改善集装箱内部空气质量;
2、本发明方便携带的光伏太阳能水处理装置，在集装箱顶部铺设太阳能电池板，利用太阳能电池板吸收太阳能进行发电，从而解决野外电力不通或柴油携带不足的问题，同时达到节能环保的效果;
3、本发明方便携带的光伏太阳能水处理装置，通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐，适用于地下水、海水、雨水、河流水等多种野外水的深度处理，便于偏远地区的使用
