申请日2016.08.04
公开(公告)日2016.09.28
IPC分类号C02F9/14; C05G1/00; C05F17/00
摘要
本发明公开了一种园林种植业废水的处理系统，该系统包括集水井、细格栅、叶绿素处理池、沉砂池、氧化处理池、消毒池、回水驯化池、缓冲池、收集槽、干燥箱、研磨箱、肥料制作箱。采用本系统处理的园林种植业废水，其叶绿素的处理可达99.5%以上，COD的处理效果可达98.2%以上，悬浮物的处理效果可达99.8%以上，氨氮的处理效果可达98.3%以上，总磷的处理效果可达99.0%以上，大肠杆菌以及微生物的处理效果可达99%以上。
权利要求书
1.一种种植业废水的处理系统，其特征在于，该系统包括集水井、细格栅、叶绿素处理池、沉砂池、氧化处理池、消毒池、回水驯化池、缓冲池、收集槽、干燥箱、研磨箱、肥料制作箱等;其中，来自种植业浇灌产生的废水通过废水管线连接集水井的入水口，集水井的出水口通过废水管线连接细格栅的入水口，细格栅的出水口通过废水管线连接叶绿素处理池的入水口，叶绿素处理池的出水口通过废水管线连接沉砂池的入水口，沉砂池的出水口通过废水管线连接氧化处理池的入水口，氧化处理池的出水口通过废水管线连接消毒池的入水口，消毒池的出水口通过废水管线连接回水驯化池的入水口，回水驯化池的出水口通过废水管线连接缓冲池的入水口，缓冲池的出水口连接管线供处理后出水再利用，细格栅的排渣口通过废渣传送带连接收集槽的入渣口，收集槽的出渣口通过废渣传送带连接干燥箱的入渣口，干燥箱的出渣口通过传送带连接研磨箱的入渣口，研磨箱的出渣口通过传送带连接肥料制作箱的入料口。
2.根据权利要求1所述的种植业废水的处理系统，其特征在于，叶绿素处理池包括：池体、入水口、出水口、无线电射频脉冲发生器、电磁铁、温度计、加热电阻、长弧氙灯、凸透镜、搅拌棒等，叶绿素处理池四周内壁上各布置一台长弧氙灯，四周内壁空隙处布满凸透镜，凸透镜通过卡槽固定于池体壁内。
3.根据权利要求2所述的种植业废水的处理系统，其特征在于，废水从入水口进入叶绿素处理池内，开启搅拌棒，顺时针旋转，设计转速为20r/min，持续搅拌，同时开启加热电阻，对废水进行预热，维持3min后，启动电磁铁通电、无线电射频脉冲发生器开起，电磁铁将池内布满磁场，无线电射频脉冲发生器发出无线电波，引起水中的叶绿素中细胞壁破裂，此过程维持1min，之后开启长弧氙灯，氙灯的光通过池体内壁上挂的凸透镜进行无线反射，发散，对池内进行照射，持续20min;水中的叶绿素受到高温强光以及核磁的共同影响，从而达到去除的目的;之后关闭池体内设备，最后打开出水口，处理后的废水以及水中含有的细小泥沙通过出水口排出池体。
4.根据权利要求3所述的种植业废水的处理系统，其特征在于，长弧氙灯灯面为椭球形石英泡壳，内充有0.019～0.0266MPa高压氙气、极间距离小于10mm，功率为300W，工作电压为220V。
5.根据权利要求1所述的种植业废水的处理系统，其特征在于，消毒池的出水为了回收再利用在此加以活性驯化，加入氯化钙、氯化铁、硫酸镁、磷酸钠四种营养盐，其质量为2:2:1:1。
6.根据权利要求3所述的种植业废水的处理系统，其特征在于，预热温度约为60-70℃。
7.根据权利要求1所述的种植业废水的处理系统，其特征在于，消毒池采用次氯酸钠消毒工艺。
8.根据权利要求1所述的种植业废水的处理系统，其特征在于，肥料制作箱内控制温度恒温为50℃，加入废渣粉末同质量草木灰。
说明书
一种种植业废水的处理系统
技术领域
本发明涉及一种种植业废水的处理系统，属于环境保护中的废水处理领域。
背景技术
园林种植业中的污水主要是有生活污水、降水、种植污水等。其中废水中主要含有因浇水灌溉从植物上脱落的枝叶和自然凋谢的花瓣等，因排入河流水体中由于自身慢慢腐烂会对水体产生影响，产生大量的细菌以及含氮有机物，使水体变为浑浊甚至产生恶臭，使水体产生富营养化，甚至可能发生水华现象，有一定的危害。
污水处理的基本方法有：物理法、生物法、化学法等。这些污水处理方法常需要组合应用。沉淀处理为一级处理，生物处理为二级处理，在生物处理的基础上，为提高出水质再进行化学处理称为三级处理。目前对于这种植物种植业废水重视还是不够，甚至出现直排现象。目前国内一般污水通过一、二级处理后基本上能达到国家规定的污水排放标准。三级处理则用于排放标准要求特别高(如作为景区源一部分时)的水体或污水量不大时，才考虑使用。
发明内容

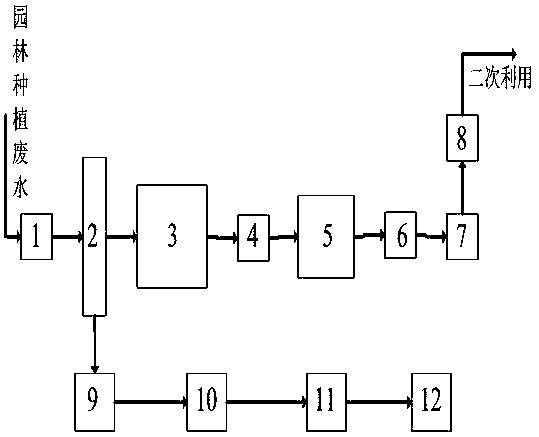

为解决现有技术中存在的不足，本发明提供了一种种植业废水的处理系统，该系统包括集水井、细格栅、叶绿素处理池、沉砂池、氧化处理池、消毒池、回水驯化池、缓冲池、收集槽、干燥箱、研磨箱、肥料制作箱。其中，来自园林种植业浇灌等产生的废水通过废水管线连接集水井的入水口，集水井的出水口通过废水管线连接细格栅的入水口，细格栅的出水口通过废水管线连接叶绿素处理池的入水口，叶绿素处理池的出水口通过废水管线连接沉砂池的入水口，沉砂池的出水口通过废水管线连接氧化处理池的入水口，氧化处理池的出水口通过废水管线连接消毒池的入水口，消毒池的出水口通过废水管线连接回水驯化池的入水口，回水驯化池的出水口通过废水管线连接缓冲池的入水口，缓冲池的出水口连接废水管线供处理中水可以二次利用，细格栅的排渣口通过废渣传送带连接收集槽的入渣口，收集槽的出渣口通过废渣传送带连接干燥箱的入渣口，干燥箱的出渣口通过传送带连接研磨箱的入渣口，研磨箱的出渣口通过传送带连接肥料制作箱的入渣口。
其中，叶绿素处理池包括：池体、入水口、出水口、无线电射频脉冲发生器、电磁铁、温度计、加热电阻、长弧氙灯、凸透镜、搅拌棒。园林种植废水从入水口进入池体内，开启搅拌棒，顺时针旋转，设计转速为20r/min，持续搅拌。同时开启加热电阻，对废水进行预热，通过内置的温度计检测废水水温控制在60-70℃，维持3min后，启动电磁铁通电、无线电射频脉冲发生器开起，电磁铁将池内布满磁场，无线电射频脉冲发生器发出无线电波，引起水中氢原子核共振，使水中的叶绿素中的能量流失，细胞壁破裂，化学键更容易断裂，电子更容易转移，更易于物理化学反应。此过程维持1min，之后开启长弧氙灯，氙灯的光通过池体内壁上挂的凸透镜进行无线反射，发散，对池内进行无死角照射，持续20min;水中的叶绿素受到高温强光以及核磁的共同影响，物理特性受到外界条件刺激，发生分解，从而达到去除的目的;之后按开启的顺序关闭池体内设备，最后打开出水口，处理后的废水以及水中含有的细小泥沙通过出水口排出池体。
其中，叶绿素处理池四周壁上各布置一台长弧氙灯，灯面为椭球形石英泡壳内充有0.019～0.0266MPa高压氙气、极间距离小于10mm，功率为300W，工作电压为220V;池体内四周空隙处布满凸透镜，凸透镜通过卡槽固定于池体壁内;池体为PPSV材质塑料，厚度为15cm，做密闭遮光处理。
其中，消毒池的出水为了回收再利用在此加以活性驯化，加入氯化钙、氯化铁、硫酸镁、磷酸钠四种营养盐，其质量为2:2:1:1。
其中，消毒池采用次氯酸钠消毒工艺。
其中，肥料制作箱内控制温度恒温为50℃，加入废渣同质量草木灰。
本发明的优点在于：
(1)本系统原理简单，可操作性强，节能环保，针对于目前市场上几乎空白的园林种植业废水有着独特的处理方式，方法简单，实用性强，处理效率高，完全可以达到排放限值标准。
(2)采用本系统处理的园林种植业废水，其叶绿素的处理可达99.5%以上， COD的处理效果可达98.2%以上，悬浮物的处理效果可达99.8%以上，氨氮的处理效果可达98.3%以上，总磷的处理效果可达99.0%以上，大肠杆菌以及微生物的处理效果可达99%以上。
(3)本系统独创的叶绿素处理池可以高效的处理掉园林种植废水中的叶绿素，采用先进的核磁手段，并且配有强光氙灯的无死角对池内的照射，处理过程中无需添加化学试剂，减少不必要的成本开支，环保科学，占地面积小，节能速度快，启动无需等待，可处理大量的废水，并且可以广泛的应用于实际中。
(4)本系统处理的废水可以作为中水回收利用，不用考虑排放后的污染，并设计有回水驯化池，可以更高效的提高中水的利用效果。本系统还具有肥料制作箱，无论废水还是产生的废渣，都可以得到重复利用，减少对环境的污染。
