一体化自动排泥污水净化装置

中国污水处理工程网 时间:2018-2-6 15:07:27

污水处理专利技术

  申请日2016.08.18

  公开(公告)日2017.02.08

  IPC分类号C02F9/08

  摘要

  本实用新型涉及一种一体化自动排泥的污水净化装置,包括:净化装置本体,设于净化装置本体内的积泥仓和排泥组件,以及与排泥组件相连的PLC控制柜。本实用新型的一体化自动排泥的污水净化装置集混合絮凝反应、浅池分离、沉淀三过程于一体,它具有混合、反应效率高,截污能力强,操作简单,维护费用低的优点。

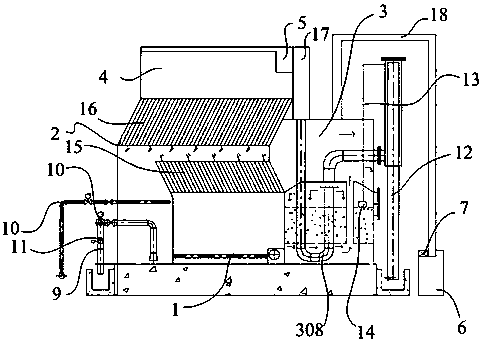

  摘要附图



  权利要求书

  1.一种一体化自动排泥的污水净化装置,其特征在于,包括:净化装置本体,设于净化装置本体内的积泥仓和排泥组件,以及与排泥组件相连的PLC控制柜;其中

  所述排泥组件相互配合的污泥排送单元、泥水分离阀、污泥泵组,以及设置于净化装置本体左底端的一排泥管和一排泥助冲管;所述排泥管上设有自动排泥阀和手动排泥阀;

  所述污泥排送单元用于将积泥仓的污泥推送至泥水分离阀,且该污泥排送单元还设置有压力传感器,用于对所推污泥高度实施检测;

  所述泥水分离阀用于将污泥与水进行分离;

  即所述PLC控制柜接收压力传感器采集的污泥高度数据,以控制污泥泵组和自动排泥阀工作以实现排泥;

  所述排泥助冲管上设有冲洗阀,且该排泥助冲管通过一冲洗水泵连通所述净化装置本体的清水池。

  2.根据权利要求1所述的一体化自动排泥的污水净化装置,其特征在于,所述一体化自动排泥的污水净化装置还包括配水槽、絮凝区,以及过滤区;其中

  配水槽通过布水分配管与絮凝区相连;

  所述絮凝区包括下部的排泥区、中部的絮凝反应区及上部的沉淀区;所述排泥区包括所述的积泥仓和排泥组件;以及

  所述沉淀区包括斜管沉淀层及设于斜管沉淀层上方的集水区;该集水区设有一个集水斗,集水斗通过分配管道与过滤区相连通。

  3.根据权利要求2所述的一体化自动排泥的污水净化装置,其特征在于,所述过滤区包括壳体、设于壳体的内腔中部的过滤室、设于过滤室上部的清水区,以及设于过滤室下部的过水区;且所述过滤区一侧连接有一虹吸组件;所述清水区通过出水管道与所述清水池连接;所述清水池设有用于对清水池中的水进行紫外光照射消毒的紫外光设备。

  4.根据权利要求3所述的一体化自动排泥的污水净化装置,其特征在于,所述虹吸组件包括一虹吸管和一虹吸破坏管。

  5.根据权利要求4所述的一体化自动排泥的污水净化装置,其特征在于,虹吸破坏管底部还设有虹吸破坏斗。

  6.根据权利要求5所述的一体化自动排泥的污水净化装置,其特征在于,所述沉淀区采用Ø50六角蜂窝斜管与Ø35六角蜂窝斜管交错分层排列结构。

  7.根据权利要求6所述的一体化自动排泥的污水净化装置,其特征在于,所述过滤室的滤层采用优质砾石及天然石英砂滤料。

  8.根据权利要求7所述的一体化自动排泥的污水净化装置,其特征在于,所述出水管道设有与PLC控制柜相连的用于监测出水管水质的浊度仪表。

  9.根据权利要求8所述的一体化自动排泥的污水净化装置,其特征在于,所述出水管道还设有与PLC控制柜相连的水流传感器和流量控制阀。

  10.根据权利要求9所述的一体化自动排泥的污水净化装置,其特征在于,所述PLC控制柜内设有一无线模块,适于将浊度仪表采集的数据发送至智能终端;以及

  所述PLC控制柜根据水流传感器采集的数据实时控制出水管的流量控制阀。

  说明书

  一种一体化自动排泥的污水净化装置

  技术领域

  本实用新型涉及污水净化装置领域,尤其涉及一种一体化自动排泥的污水净化装置。

  背景技术

  我国部分地区地表水尤其是水库水呈现出浊度较低的特点,低浊水中的杂质是以细小的胶体分散体系溶于水中, 由于浊度较低, 胶体颗粒数目较少, 颗粒碰撞而聚集的机会就少,因此形成的絮体细、少而且轻,导致后续的沉淀效果较差,进而影响出水水质。水质关系到人们正常生活,随着现代化工业的迅速发展,水源污染程度也迅速加剧,再加上自来水在输送过程中各种因素的干扰,如今的饮用水越来越令人担忧。 随着水污染事件的层出不穷,居民的饮水健康意识不断提升, 越来越多的人开始关注和重视饮水的安全和健康。

  目前水处理系统中前置处理所用净化处理设备大多将混合、反应、沉淀等过程设计成几个不同的独立处理单元,这种结构主要存在以下几个问题: (1) 每种独立处理单元实际占地面积大,管系控制阀门复杂, 依赖人工管理; (2) 混合反应结构的混合效果不理想,反应效率低,絮体成长慢;(3)混合装置与沉淀装置之间管汇容易积泥,堵塞管道。因此发明一种集混合、反应、沉淀等功能于一体的整体水净化装置非常有益。

  实用新型内容

  本实用新型的目的是提供一种一体化自动排泥的污水净化装置,以实现集混合絮凝反应、浅池分离、沉淀三过程于一体,且自动化排泥的技术效果。

  为了解决上述技术问题,本实用新型提供了一种一体化自动排泥的污水净化装置,包括:净化装置本体,设于净化装置本体内的积泥仓和排泥组件,以及与排泥组件相连的PLC控制柜;其中所述排泥组件相互配合的污泥排送单元、泥水分离阀、污泥泵组,以及设置于净化装置本体左底端的一排泥管和一排泥助冲管;所述排泥管上设有自动排泥阀和手动排泥阀;所述污泥排送单元用于将积泥仓的污泥推送至泥水分离阀,且该污泥排送单元还设置有压力传感器,用于对所推污泥高度实施检测;所述泥水分离阀用于将污泥与水进行分离;即所述PLC控制柜接收压力传感器采集的污泥高度数据,以控制污泥泵组和自动排泥阀工作以实现排泥;所述排泥助冲管上设有冲洗阀,且该排泥助冲管通过一冲洗水泵连通所述净化装置本体的清水池。

  进一步,所述一体化自动排泥的污水净化装置还包括配水槽、絮凝区,以及过滤区;其中配水槽通过布水分配管与絮凝区相连;所述絮凝区包括下部的排泥区、中部的絮凝反应区及上部的沉淀区;所述排泥区包括所述的积泥仓和排泥组件;以及所述沉淀区包括斜管沉淀层及设于斜管沉淀层上方的集水区;该集水区设有一个集水斗,集水斗通过分配管道与过滤区相连通。

  进一步,所述过滤区包括壳体、设于壳体的内腔中部的过滤室、设于过滤室上部的清水区,以及设于过滤室下部的过水区;且所述过滤区一侧连接有一虹吸组件;所述清水区通过出水管道与所述清水池连接;所述清水池设有用于对清水池中的水进行紫外光照射消毒的紫外光设备。

  进一步,所述虹吸组件包括一虹吸管和一虹吸破坏管。

  进一步,虹吸破坏管底部还设有虹吸破坏斗。

  进一步,所述沉淀区采用Ø50六角蜂窝斜管与Ø35六角蜂窝斜管交错分层排列结构。

  进一步,所述过滤室的滤层采用优质砾石及天然石英砂滤料。

  进一步,所述出水管道设有与PLC控制柜相连的用于监测出水管水质的浊度仪表。

  进一步,所述出水管道还设有与PLC控制柜相连的水流传感器。

  进一步,所述PLC控制柜内设有一无线模块,适于将浊度仪表采集的数据发送至智能终端;以及所述PLC控制柜根据水流传感器采集的数据实时控制出水管的流量控制阀。

  本实用新型的有益效果是,本实用新型的一体化自动排泥的污水净化装置集混合絮凝反应、浅池分离、沉淀三过程于一体,且对净化分离出的污泥由PLC控制柜实现自动排泥,它具有混合、反应效率高,截污能力强,操作简单,维护费用低的优点。
