申请日2016.08.18
公开(公告)日2017.02.08
IPC分类号C02F9/04; C02F1/52
摘要
本实用新型涉及一种新型综合废水混凝反应沉淀池，它包括沉淀池，在所述沉淀池一侧设有pH混凝反应槽，在所述pH混凝反应槽顶部设有搅拌装置，在所述pH混凝反应槽上部设有总进水口，在所述pH混凝反应槽底部设有反应槽放空口和反应槽出水口，所述反应槽出水口通过管道与沉淀池进水口相连。本实用新型一体化，占地面积小，运行平稳可靠，使用效果好。

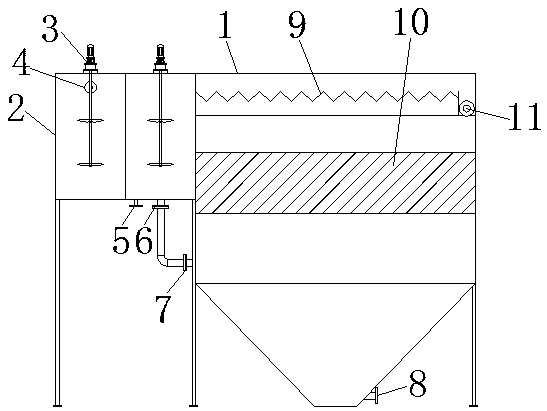

摘要附图
权利要求书
1.一种新型综合废水混凝反应沉淀池，其特征在于：它包括沉淀池(1)，在所述沉淀池(1)一侧设有pH混凝反应槽(2)，在所述pH混凝反应槽(2)顶部设有搅拌装置(3)，在所述pH混凝反应槽(2)上部设有总进水口(4)，在所述pH混凝反应槽(2)底部设有反应槽放空口(5)和反应槽出水口(6)，所述反应槽出水口(6)通过管道与沉淀池进水口(7)相连，在所述沉淀池(1)下部设有排泥口(8)，在所述沉淀池(1)上部设有出水槽(9)，在所述出水槽(9)下方设有斜管填料区(10)，在所述出水槽(9)一端设有出水口(11)，所述沉淀池进水口(7)设在斜管填料区(10)下方的沉淀池(1)上，所述斜管填料区(10)的高度占沉淀池(1)高度的1/10-1/5，所述沉淀池(1)和pH混凝反应槽(2)组成装置本体，所述沉淀池(1)的水平长度占装置本体水平长度的2/3。
2.根据权利要求1所述的新型综合废水混凝反应沉淀池，其特征在于：所述pH混凝反应槽(2)设在沉淀池(1)上部一侧，所述pH混凝反应槽(2)的高度占沉淀池(1)高度的3/10-2/5。
3.根据权利要求1所述的新型综合废水混凝反应沉淀池，其特征在于：所述pH混凝反应槽(2)分成三个反应室，分别为反应室Ⅰ(12)、反应室Ⅱ(13)和反应室Ⅲ(14)，在每个反应室上都设有搅拌装置(3)，所述反应室Ⅰ(12)占pH混凝反应槽(2)的1/2，所述反应室Ⅱ(13)和反应室Ⅲ(14)各占pH混凝反应槽(2)的1/4。
4.根据权利要求1所述的新型综合废水混凝反应沉淀池，其特征在于：在所述沉淀池(1)和pH混凝反应槽(2)上都设有支撑脚(15)。
5.根据权利要求1所述的新型综合废水混凝反应沉淀池，其特征在于：所述沉淀池(1)和pH混凝反应槽(2)为一体式结构。
说明书
一种新型综合废水混凝反应沉淀池
技术领域
本实用新型涉及一种混凝反应沉淀装置，具体涉及一种综合废水混凝反应沉淀装置。
背景技术
现有的综合废水混凝反应沉淀装置，普遍存在结构复杂，占地面积大，不易操作，使用效果差等问题，不符合实际使用要求。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种一体化，占地面积小，运行平稳可靠，使用效果好的新型综合废水混凝反应沉淀池。
技术方案：为了解决上述技术问题，本实用新型所述的一种新型综合废水混凝反应沉淀池，它包括沉淀池，在所述沉淀池一侧设有pH混凝反应槽，在所述pH混凝反应槽顶部设有搅拌装置，在所述pH混凝反应槽上部设有总进水口，在所述pH混凝反应槽底部设有反应槽放空口和反应槽出水口，所述反应槽出水口通过管道与沉淀池进水口相连，在所述沉淀池下部设有排泥口，在所述沉淀池上部设有出水槽，在所述出水槽下方设有斜管填料区，在所述出水槽一端设有出水口，所述沉淀池进水口设在斜管填料区下方的沉淀池上，所述斜管填料区的高度占沉淀池高度的1/10-1/5，所述沉淀池和pH混凝反应槽组成装置本体，所述沉淀池的水平长度占装置本体水平长度的2/3。
所述pH混凝反应槽设在沉淀池上部一侧，所述pH混凝反应槽的高度占沉淀池高度的3/10-2/5。
所述pH混凝反应槽分成三个反应室，分别为反应室Ⅰ、反应室Ⅱ和反应室Ⅲ，在每个反应室上都设有搅拌装置，所述反应室Ⅰ占pH混凝反应槽的1/2，所述反应室Ⅱ和反应室Ⅲ各占pH混凝反应槽的1/4。
在所述沉淀池和pH混凝反应槽上都设有支撑脚。
所述沉淀池和pH混凝反应槽为一体式结构。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型将沉淀池和pH混凝反应槽做成一体式结构，方便管理，占地面积小，pH混凝反应槽分成相互连通的反应室Ⅰ、反应室Ⅱ和反应室Ⅲ，使混凝反应充分，为后续沉淀作了良好的铺垫，采用占装置本体水平长度2/3的沉淀池，使装置本体结构稳定，并且沉淀空间大，符合综合废水处理要求，采用占沉淀池高度1/10-1/5的斜管填料区，确保沉淀充分、沉淀效果好，本装置各部件配合使用，整体运行平稳可靠，故障少，检修方便快捷，符合实际使用要求。
