申请日2016.08.04
公开(公告)日2016.10.12
IPC分类号C02F11/12; C02F11/00; B02C21/00
摘要
本发明一种污泥干燥设备系统，从污泥池中获取有机废弃物，且储存并排出的干燥器投料斗;破碎来自所述干燥器投料斗的有机废弃物，且进行干燥处理并排出的干燥器;向所述干燥器供应热风的干燥器热风炉;所述干燥器包括在电机的驱动下旋转并运转的回转窑，从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，在所述回转窑内周面上沿螺旋线等间距固定安装用来移送污泥的移送铲斗。本发明具有污泥粘性低、污泥出泥颗粒小、污泥出泥含水率稳定的优点。
权利要求书
1.一种污泥干燥设备系统，其特征在于，包括：
从污泥池中获取有机废弃物，且储存并排出的干燥器投料斗;
破碎来自所述干燥器投料斗的有机废弃物，且进行干燥处理并排出的干燥器;
向所述干燥器供应热风的干燥器热风炉;
所述干燥器包括在电机的驱动下旋转并运转的回转窑，从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，在所述回转窑内周面上沿螺旋线等间距固定安装用来移送污泥的移送铲斗。
2.根据权利要求1所述的污泥干燥设备系统，其特征在于：所述干燥器投料斗的排出口设有干燥器投放输送机。
3.根据权利要求1所述的污泥干燥设备系统，其特征在于：所述干燥器和干燥器投料斗之间设有污泥回送输送机。
4.根据权利要求1所述的污泥干燥设备系统，其特征在于：所述干燥器投料斗上设有回送污泥给料器。
5.根据权利要求1所述的污泥干燥设备系统，其特征在于：所述破碎机包括沿所述回转窑长度方向延伸的转轴，沿所述转轴等间距安装的第一破碎式切割机，与所述转轴平行安装的第二破碎式切割机及安装在所述转轴端部的旋转式切割机。
6.根据权利要求1所述的污泥干燥设备系统，其特征在于：所述回转窑从前端到后端高度逐渐降低，具有1～5°的倾斜度，以0.5～5rpm的转速旋转运转。
7.根据权利要求5所述的污泥干燥设备系统，其特征在于：所述转轴与所述回转窑圆周中心的距离为H。
8.根据权利要求5所述的污泥干燥设备系统，其特征在于：所述第二破碎式切割机基于所述转轴中心呈放射状安装，所述第二破碎式切割机23c的两端相互重叠的安装在第一破碎式切割机23b上。
说明书
一种污泥干燥设备系统
技术领域
本发明涉及环保技术领域，具体是一种污泥干燥设备系统。
背景技术
污泥，是指污水处理厂在污水处理过程中产生的含水率不同的半固态或固态物质，是污水处理过程无法避免的“副产品”。人类很久以前就开始采用好氧堆肥的方法处置污泥，但该法存在散发恶臭，特别是在夏季害虫泛滥的缺点。随着近来人口的增加和工业的发展，上述处理方法不再适用，另外食物垃圾和污水污泥等各种有机废弃物的数量也在逐渐增加，有机废弃物的处理因此成为非常严重的社会问题。
随着我国污泥处置行业发展迅速，污泥半/干化技术一直是产业内研究的难题，目前尚未有一种成熟的稳定的污泥干化技术得到广泛认可、污泥干化标准也未有确立和实施，给环保技术的而发展和生态环境带来了严重的负面影响。
在传统设备系统中，污泥干燥装置内破碎式切割装置间的间隔和切割装置的形状简单，污泥的破碎形态不规则且呈结块状态，对破碎的污泥进行干燥处理时，污泥的颗粒粒度大、相互结块且外形不规则，由此产生二次破碎成本且存在运输途中因摩擦、碰撞等产生微细粉尘易爆等安全问题。
同时，城市污泥的特性是非常粘，且在干燥过程中有一特殊的胶粘相阶段(含水率为60%左右)。在这一极窄的过渡段内，污泥极易结块，表面坚硬、难以粉碎，而里面却仍是稀泥。这为污泥的进一步干燥和灭菌带来极大困难。因为此特性，传统设备避免不了磨损严重，安全隐患等问题。
发明内容
本发明的目的是提供一种污泥粘性低、污泥出泥颗粒小、污泥出泥含水率稳定的污泥干燥设备系统。

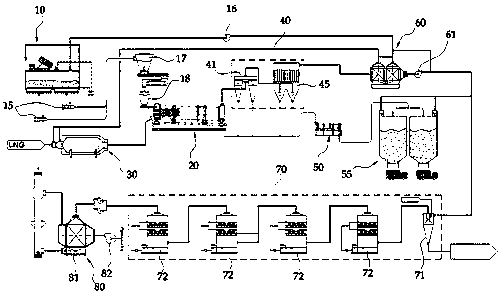

本发明通过如下技术方案实现上述目的：一种污泥干燥设备系统，包括：
从污泥池中获取有机废弃物，且储存并排出的干燥器投料斗;
破碎来自所述干燥器投料斗的有机废弃物，且进行干燥处理并排出的干燥器;
向所述干燥器供应热风的干燥器热风炉;
所述干燥器包括在电机的驱动下旋转并运转的回转窑，从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，在所述回转窑内周面上沿螺旋线等间距固定安装用来移送污泥的移送铲斗。
进一步的，所述干燥器投料斗的排出口设有干燥器投放输送机。
进一步的，所述干燥器和干燥器投料斗之间设有污泥回送输送机。
进一步的，所述干燥器投料斗上设有回送污泥给料器。
进一步的，所述破碎机包括沿所述回转窑长度方向延伸的转轴，沿所述转轴等间距安装的第一破碎式切割机，与所述转轴平行安装的第二破碎式切割机及安装在所述转轴端部的旋转式切割机。
进一步的，所述回转窑从前端到后端高度逐渐降低，具有1～5°的倾斜度，以0.5～5rpm的转速旋转运转。
进一步的，所述转轴与所述回转窑圆周中心的距离为H。
进一步的，所述第二破碎式切割机基于所述转轴中心呈放射状安装，所述第二破碎式切割机23c的两端相互重叠的安装在第一破碎式切割机23b上。
与现有技术相比，本发明污泥干燥设备系统的有益效果是：
1、通过快速回转短轴污泥破碎技术，在转鼓干燥机内部安装有每分钟300rpm的速度快速回转的破碎装置，可以使含水率高达80%污泥破碎成小颗粒与600~800℃的高温热风瞬间接触并产生瞬间蒸发反应。经过污泥破碎技术的出泥呈微粒或粉末状，同时保留热值。对于内置污泥破碎装置的选择，可选择单轴破粹机，也可以选择双排破碎装置，增加与投入干燥机内部的污泥冲突次数，从而使得破碎效果极大化从而提高热效率以及干燥效率。
2、污泥干化转鼓干燥机内部污泥防粘技术
采用独特的转鼓干燥机内部升降片的设计与布置有效防止高粘性的污泥粘到窑内壁并且反复进行提升，降落，移送的过程取得最佳效果，以密封式转鼓干燥机方式阻断恶臭向外扩散，以投入初期粒子微粒化阻断凝聚现象以及粘区的形成，同时设有防止火灾以及粉尘爆炸的安全装置，以预防火灾及爆炸事故的发生。
该发明解决了污泥干化污泥集中量大难处置、污泥粘性高、污泥出泥颗粒大、污泥出泥含水率不稳定等瓶颈问题。
