申请日2016.08.18
公开(公告)日2017.02.08
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型涉及一种生化废水处理系统，它包括生化均和池、生化水解酸化池、生化接触氧化池、生化沉淀池、生化中间水池、全自动石英砂过滤器、全自动活性炭过滤器和生化检测水箱，它们依次连接，所述生化检测水箱通过生化不合格回流管道与生化均和池相连。本实用新型处理效果好，运行平稳可靠。

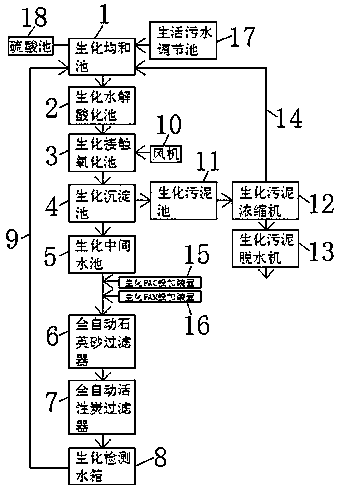

摘要附图
权利要求书
1.一种生化废水处理系统，其特征在于：它包括生化均和池(1)、生化水解酸化池(2)、生化接触氧化池(3)、生化沉淀池(4)、生化中间水池(5)、全自动石英砂过滤器(6)、全自动活性炭过滤器(7)和生化检测水箱(8)，它们依次连接，所述生化检测水箱(8)通过生化不合格回流管道(9)与生化均和池(1)相连，所述生化接触氧化池(3)与风机(10)相连，所述生化沉淀池(4)与生化污泥池(11)相连，所述生化污泥池(11)与生化污泥浓缩机(12)相连，所述生化污泥浓缩机(12)与生化污泥脱水机(13)相连，所述生化污泥浓缩机(12)通过生化上清液回流管道(14)与生化均和池(1)相连，在所述生化中间水池(5)和全自动石英砂过滤器(6)之间的管道上连接设有生化PAC投加装置(15)和生化PAM投加装置(16)相连。
2.根据权利要求1所述的生化废水处理系统，其特征在于：所述生化均和池(1)分别与生活污水调节池(17)和硫酸池(18)相连。
说明书
一种生化废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种生化废水处理系统。
背景技术
目前，生化废水包括生活污水、经预处理的磷化废水、综合污水等。现有的生化废水处理系统普遍存在不稳定，处理成本高，处理效果不理想，不符合实际使用要求。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种处理效果好，运行平稳可靠的生化废水处理系统。
技术方案：为了解决上述技术问题，本实用新型所述的一种生化废水处理系统，它包括生化均和池、生化水解酸化池、生化接触氧化池、生化沉淀池、生化中间水池、全自动石英砂过滤器、全自动活性炭过滤器和生化检测水箱，它们依次连接，所述生化检测水箱通过生化不合格回流管道与生化均和池相连，所述生化接触氧化池与风机相连，所述生化沉淀池与生化污泥池相连，所述生化污泥池与生化污泥浓缩机相连，所述生化污泥浓缩机与生化污泥脱水机相连，所述生化污泥浓缩机通过生化上清液回流管道与生化均和池相连，在所述生化中间水池和全自动石英砂过滤器之间的管道上连接设有生化PAC投加装置和生化PAM投加装置相连。
所述生化均和池分别与生活污水调节池和硫酸池相连。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型将生化均和池、生化水解酸化池、生化接触氧化池、生化沉淀池、生化中间水池、全自动石英砂过滤器、全自动活性炭过滤器和生化检测水箱集成为一体，符合生化废水处理要求，其余部分配合使用，整体运行平稳，处理能力强，处理效果好，方便管理，通过整体组合，大大降低处理成本，本系统检修维护方便，故障率低，符合实际使用要求。
