申请日2016.04.22
公开(公告)日2016.10.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种多级污水降解器，本实用新型包括支撑座，所述支撑座的一端上表面设置有离心桶;所述离心桶的底端下表面安装有驱动电机;所述驱动电机的顶端竖直连接有搅拌轴;所述搅拌轴的上方四周均匀分布有三个叶片;所述支撑座的上表面中部安装有加压水泵;所述支撑座的另一端上表面设置有多级降解箱;本实用新型采用压力表监测多级降解箱内的压力情况，调节加压水泵的功率，在保证效果的情况下可以提高污水处理速度，采用A型隔板和B型隔板的组合，使污水在降解箱内多次经过处理，增强了处理效果，在使用一段时间后，可以打开降解箱门，更换或擦拭渗透膜，避免由于堵塞或老化造成效率下降的问题。
权利要求书

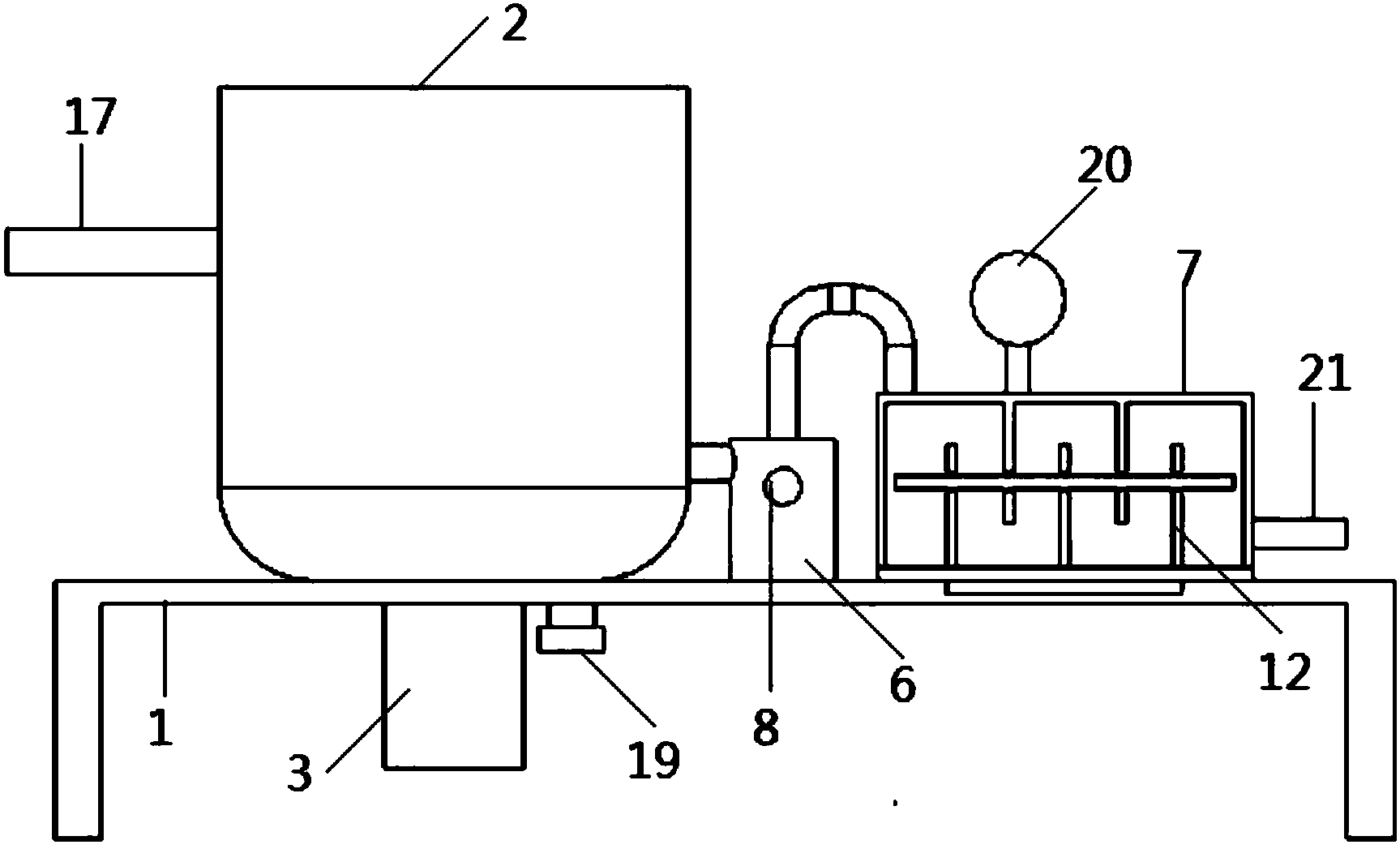

1.一种多级污水降解器，其特征在于：包括支撑座(1)，所述支撑座(1)的一端上表面设置有离心桶(2);所述离心桶(2)的底端下表面安装有驱动电机(3);所述驱动电机(3)的顶端竖直连接有搅拌轴(4);所述搅拌轴(4)的上方四周均匀分布有三个叶片(5);所述支撑座(1)的上表面中部安装有加压水泵(6);所述支撑座(1)的另一端上表面设置有多级降解箱(7);所述加压水泵(6)的一端通过管道连接到离心桶(2)的下方;所述加压水泵(6)的另一端与多级降解箱(7)的上方一侧连接;所述加压水泵(6)的一侧安装有压力调节旋钮(8)。
2.根据权利要求1所述的一种多级污水降解器，其特征在于：所述多级降解箱(7)的一侧下方设置有箱门转轴(9);所述多级降解箱(7)通过箱门转轴(9)铰接有与多级降解箱(7)相匹配的降解箱门(10);所述降解箱门(10)的内侧四周安装有与多级降解箱(7)相匹配的密封垫(11)。
3.根据权利要求1所述的一种多级污水降解器，其特征在于：所述多级降解箱(7)的内壁下侧均匀设置有多个A型隔板(12);所述多级降解箱(7)的内壁上侧均匀设置有多个B型隔板(13);所述多级降解箱(7)的中部水平开有插槽(14);所述插槽(14)内卡接有与插槽(14)相匹配的挡板(15);所述挡板(15)上均匀安装有多片渗透膜(16)。
4.根据权利要求1所述的一种多级污水降解器，其特征在于：所述离心桶(2)的一侧上方水平连接有进水管(17);所述离心桶(2)的底端一侧设置有排污口(18);所述排污口(18)的底端通过螺纹连接有密封盖(19)。
5.根据权利要求1所述的一种多级污水降解器，其特征在于：所述多级降解箱(7)的顶端安装有压力表(20);所述多级降解箱(7)的一侧底端连接有出水管(21)。
说明书
一种多级污水降解器
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种多级污水降解器。
背景技术
工业污水的处理是社会普遍关注的热点，由于工业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大。目前大多采用常规技术的联合处理工艺，这些工艺往往流程长、传递过程耗能大、运行成本高，难以达到理想的处理效果。特别是高盐高浓度有机污水一直是处理的难点，污水中有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高，给企业“节能减排”带来极大的压力，因此，目前急需高效实用的污水处理器。
实用新型内容
本实用新型的目的在于提供一种多级污水降解器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级污水降解器，包括支撑座，所述支撑座的一端上表面设置有离心桶;所述离心桶的底端下表面安装有驱动电机;所述驱动电机的顶端竖直连接有搅拌轴;所述搅拌轴的上方四周均匀分布有三个叶片;所述支撑座的上表面中部安装有加压水泵;所述支撑座的另一端上表面设置有多级降解箱;所述加压水泵的一端通过管道连接到离心桶的下方;所述加压水泵的另一端与多级降解箱的上方一侧连接;所述加压水泵的一侧安装有压力调节旋钮。
优选的，所述多级降解箱的一侧下方设置有箱门转轴;所述多级降解箱通过箱门转轴铰接有与多级降解箱相匹配的降解箱门;所述降解箱门的内侧四周安装有与多级降解箱相匹配的密封垫。
优选的，所述多级降解箱的内壁下侧均匀设置有多个A型隔板;所述多级降解箱的内壁上侧均匀设置有多个B型隔板;所述多级降解箱的中部水平开有插槽;所述插槽内卡接有与插槽相匹配的挡板;所述挡板上均匀安装有多片渗透膜。
优选的，所述离心桶的一侧上方水平连接有进水管;所述离心桶的底端一侧设置有排污口;所述排污口的底端通过螺纹连接有密封盖。
优选的，所述多级降解箱的顶端安装有压力表;所述多级降解箱的一侧底端连接有出水管。
与现有技术相比，本实用新型的有益效果是：采用压力表监测多级降解箱内的压力情况，调节加压水泵的功率，在保证效果的情况下可以提高污水处理速度，采用A型隔板和B型隔板的组合，使污水在降解箱内多次经过处理，增强了处理效果，在使用一段时间后，可以打开降解箱门，更换或擦拭渗透膜，避免由于堵塞或老化造成效率下降的问题。
